支架弯曲模设计(含CAD零件装配图,工艺卡)

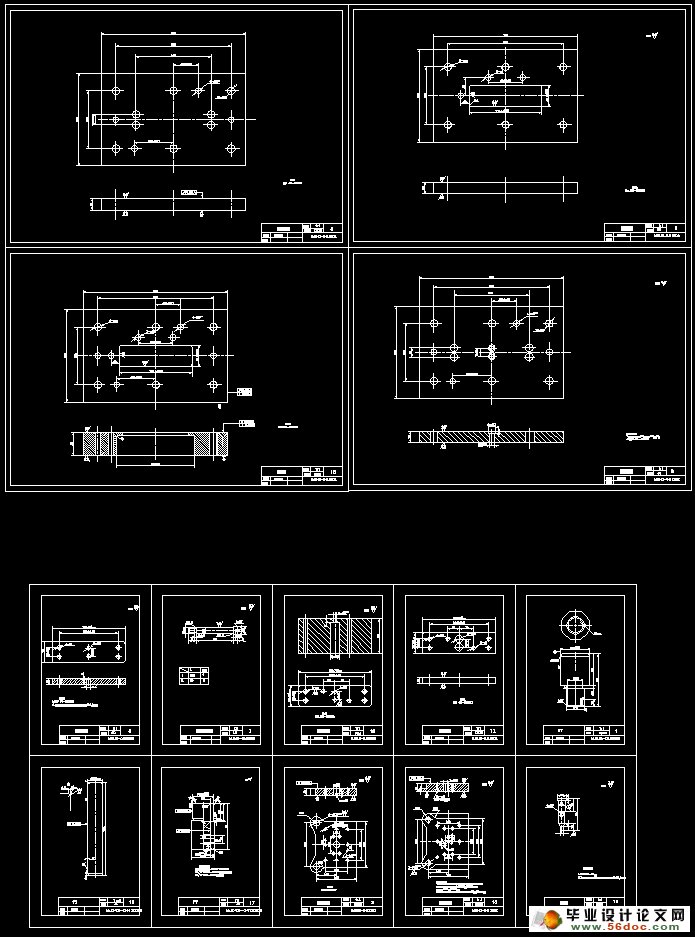

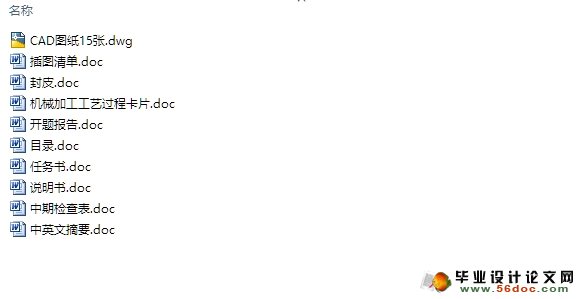

支架弯曲模设计(含CAD零件装配图,工艺卡)(任务书,开题报告,中期检查表,论文说明书8500字,CAD图纸15张,工艺卡)
本模具设计题目为支架的弯曲,落料,冲孔复合模,此零件需三道工序完成.体现了复杂零件的设计要求,内容及方向.具有一定的设计意义,通过对该零件模具的设计进一步加强了设计者冲压模具设计的基础知识,为设计更复杂的冲压模做好了铺垫和吸取了更深该的经验.
    本设计运用冲压模具设计与制造工艺基础知识,首先分析了端盖零件的外形,尺寸,精度要求,进行了工艺分析,考虑到此零件为圆形零件,对同轴度要求较高,因此采用复合模工艺方案.然后根据零件的外形尺寸计算毛坯总体尺寸,设计排样图及计算材料利用率及压力中心最后计算出工作部分尺寸,模具总体尺寸,总体尺寸包括工作零部件的结构设计,卸料装置的设计以及固定零件的设计与运用.
本模具的特点是推板在弹顶器,顶杆的作用下,处于最上位置,定位板固定坯料,上模部分下降,利用凸凹模和成形推板进行弯曲,上模继续下降,推动成形推板下降,此时由落料凹模,在成形推板内装有6根顶杆,开模时可使工件抬起,便于取件.

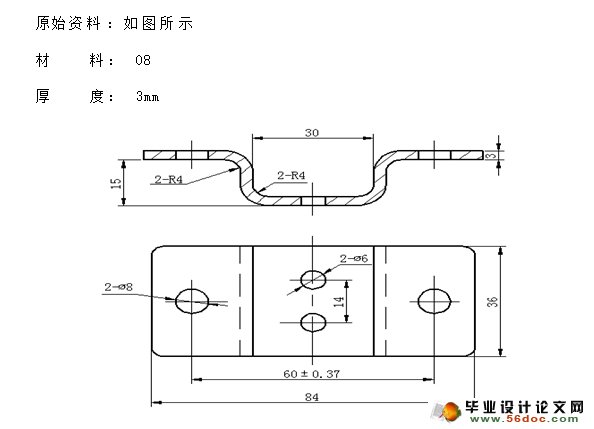

此工件为带孔的四直角相反弯曲对称件，选用08钢，其弯曲半径均大于该种材料的最小弯曲半径，且尺寸精度要求不高，不需要校形，由冲裁和弯曲即可成形。冲压难点在于四角弯曲回弹较大，使制件变形但通过模具措施可予以控制。由于没有公差等级标注，所以可以按未标公差等级处理。


目  录
第1章 绪 论……………………………………………………………….….…..…1
1.1.1 国内模具的现状………………………………………………………………1
1.1.2 国内模具的发展趋势…………………………………………………………2
1.2　 国外模具的现状和发展趋势……………………………………………….…3
1.3　支架弯曲模具设计与制造方面………………………………………….…….4
1.3.1支架弯曲模具设计的设计思路………………………………………….……4
1.3.2支架弯曲模具设计的进度………………………………………………….…5
第2章Z型冲压弯曲工艺的分析……………………………………………………7
2.1   工件工艺分析………………………………………………………...……….7
2.1.1  零件图分析……………………………………………………………….….7
2.1.2  冲压模具的特点………………………………………………………..……7
2.1.3  冲压经济性和先进性分析…………………………………………………10
2.2   制件的工艺计算和工艺方案………………………………………………..10
2.2.1 工艺方案的确定……………………………………………………………..10

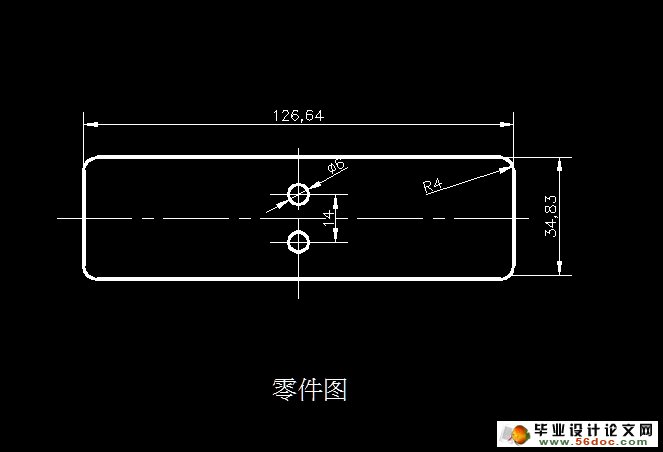

2.2.2  计算毛坯尺寸……………………………………………………………....10
2.2.3  弯曲件的工序安排…………………………………………………………11
2.3   工序设计与工艺计算………………………………………………………..11
2.4   压力中心、及压力机的选用………………………………………………..12
2.4.1  冲裁力的计算……………………………………………………………....12
2.4.2弯曲力的计算………………………………………………………………...12
2.4.3冲两个φ8孔工序的计算……………………………………………………12
第3章 模具的结构设计……………………………………………………………13
3.1  模具工作部分的计算…………………………………………………………13
3.1.1落料刃口尺寸计算…………………………………………………………...13
3.1.2冲孔刃口尺寸计算…………………………………………………………...14
3.1.3弯曲部分尺寸计算…………………………………………………………...15
3.2  模具主要零件及结构设计……………………………………………………16
3.2.1冲孔落料复合模的结构设计……………………………………………..….16
3.2.1.1落料凹模……………………………………………………………..…….16
3.2.1.2冲孔凸模……………………………………………………………..…….17
3.2.1.3模柄…………………………………………………………………..…….18
3.3 导柱、导套………………………………………………………………..……19
3.4 其他零件…………………………………………………………………..……19

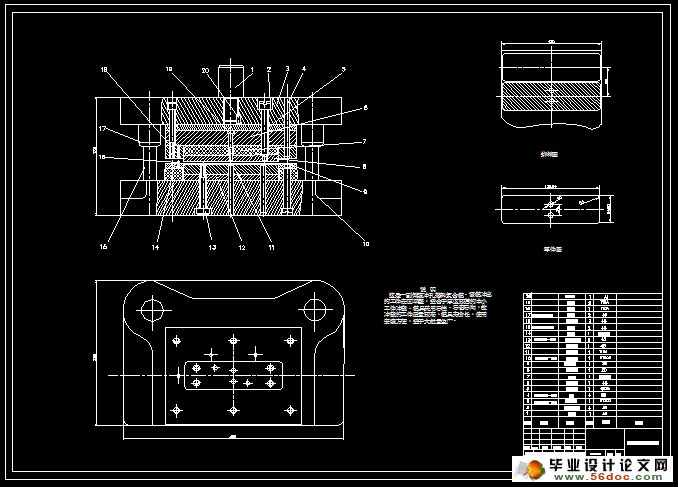

3.5模具总装图………………………………………………………………..…….22
参考文献……………………………………………………………………………..30
结束语………………………………………………………………………………..31
致谢…………………………………………………………………………………..32

插图清单
工件图……………………………………………………………………………..…6
凸模…………………………….…………………………...……..............................18
凹模…………………………….…………………………...……..............................19
模柄…………………………….…………………………...……..............................34
总装图…………………………….…………………………...……..........................25
