铜片冲孔落料级进模的设计(含CAD零件装配图,工艺卡)

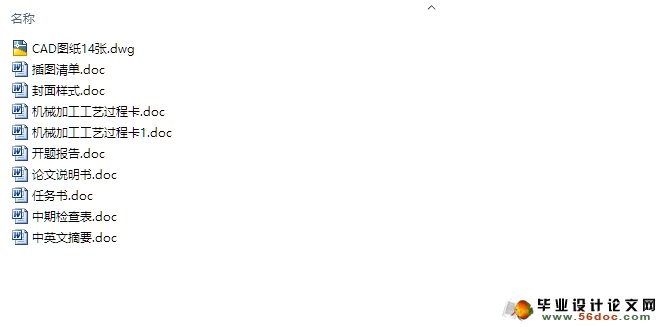

铜片冲孔落料级进模的设计(含CAD零件装配图,工艺卡)(任务书,开题报告,中期检查表,论文说明书10000字,CAD图纸14张,工艺卡)
本设计题目为铜片冲孔落料级进模模设计，体现了冲孔落料类零件的设计要求、内容及方向，有一定的设计意义。通过对该零件模具的设计，进一步加强了设计者冲裁模设计的基础知识，为设计更复杂的冲裁模具做好了铺垫和吸取了更深刻的经验。
本设计运用冲压工艺及模具设计的基础知识，首先分析了工件的工艺要求，为选取排样的类型做好了准备；然后估算了板料的选取，便于导尺的宽度及确定排样的方法；最后分析了工件的特征，确定模具的设计参数、设计要点及自动漏料装置。
本工件为薄板的冲孔落料见，且工件的料厚较薄，所以在选取压力机是不宜过大，材料上说铜料的屈服强度也没有钢料的大，工件的尺寸较小设计时必须考虑设计一个能在冲孔落料时的剪切力小于材料的屈服强度以免冲裁力过大冲出废件。

零件材料为QSn4-4-2.5，能够进行一般的冲压加工，市场上也容易得到这种材料，价格适中。
外形落料的工艺性：铜片属于中等尺寸零件，料厚0.3mm，外形复杂程度一般，尺寸精度要求一般，因此可采用落料工艺获得。
冲孔的工艺性：两个相同尺寸对称的圆孔，尺寸精度要求一般，可采用冲孔。
此工件只有外形落料和冲孔两个工序。图示零件尺寸均为未注公差的一般尺寸，按惯例取IT14级，符合一般级进冲压的经济精度要求，模具精度取IT9级即可。
由以上分析可知，图示零件具有比较好的冲压工艺性，适合冲压生产。


目   录
摘要……………………………………………………………………………………………………………………………I
绪论……………………………………………………………………………………………………………………………4
第1章 冲裁工艺规程的编制………………………………………………………………………………7
1.1工艺分析、排样设计………………………………………………………………………………………7
1.2工艺方案的确定………………………………………………………………………………………………9
第2章 冲压模结构设计……………………………………………………………………………………10
2．1模具结构形式的选择与确定……………………………………………………………………10
第3章模具设计的有关计算………………………………………………………………………………11
3．1冲压力与压力中心的计算，初选压力机…………………………………………………11
3．2模具主要零件和主要工作机构的设计与标准化…………………………………14
第4章绘制模具总装图………………………………………………………………………………………28
4．1模具零件材料选用一览表…………………………………………………………………………28
结束语…………………………………………………………………………………………………………………… 30
致谢………………………………………………………………………………………………………………………… 31
参考文献…………………………………………………………………………………………………………………32

插图清单

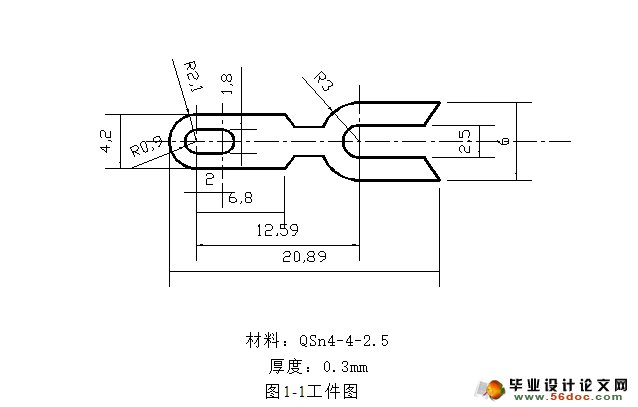

图1-1： 工件图………………………………………………………………………7
图1-2： 条料的排样…………………………………………………………………8
图3-1： 压力中心的计算（a）……………………………………………………13
图3-2： 压力中心的（b）…………………………………………………………14
图3-3： 落料凹模刃口部分尺寸…………………………………………………16
图3-4： 落料凸模刃口部分尺寸…………………………………………………17
图3-5： 冲孔凸模的结构形式……………………………………………………17
图3-6： 整体式凹模的局部结构…………………………………………………18
图3-7： 凹模上的螺孔设计与选用………………………………………………19
图3-8： 凸模长度的确定…………………………………………………………20
图3-9： 整体式凹模的尺寸………………………………………………………21
图3-10：始用挡料销的设计………………………………………………………22
图3-11：固定挡料销的结构………………………………………………………22
图3-12：固定挡料销的位置………………………………………………………23
图3-13：导正销的结构形式………………………………………………………23
图3-14：导料板的设计……………………………………………………………24
图3-15：对角导柱示意图…………………………………………………………25
图3-16：旋入式的模柄……………………………………………………………25
图4-1： 铜片冲孔落料连续模总装图……………………………………………27
