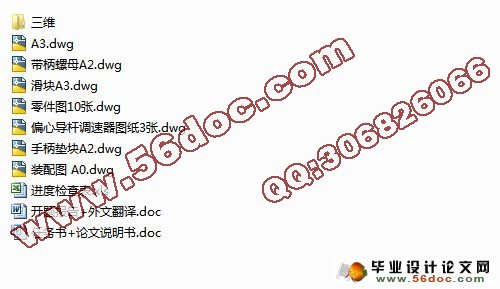

偏心导杆调速器的设计(CAD,Proe三维造型)(任务书,开题报告,外文翻译,进度计划表,论文说明书12400字,cad图纸18张,Proe三维图)
摘  要
   本篇毕业设计的论文主要阐述的是偏心导杆调速器的设计。随着世界包装机械技术的不断发展和完善,包装制造技术和成形理论研究得到了飞速的发展,偏心导杆调 速器就也属于包装机械。偏心导杆调速器是一种角速度变换装置,经多用于包装机回转式封切刀具的传动。该调速器是一种角速度变化机构。它目的是输出周期性的 变角速度运动,可运用于包装机封切道具传动。该设备是利用了曲柄连杆滑块机构,操作方便,输出稳定。其工作原理为:当主动链轮输入等角速度时,由于导杆和 曲柄的轴心线偏置,从动链轮就输出周期性的变角速度运动。首先松开带柄螺母,然后转动手柄对照标尺进行调节,调整完毕,再将带柄螺母重新固紧。偏心导杆调 速器主要由带柄螺母、锥齿轮、手柄、导杆、螺杆、曲柄、滑块、主动链轮、从动链轮等部分组成。本篇论文首先通过分析该设备的工作原理,确定系统总体方案、 确定进行偏心导杆调速器的相关计算;其次就是对偏心导杆调速器的结构设计,绘制零件图;最后整理资料,撰写设计说明。

关键词:偏心导杆;调速器;曲柄;滑块

Abstract
This graduate design thesis mainly elaborates the design of the eccentric rod speed governor. Automatic regulating device to reduce some machines aperiodic speed fluctuation for governor. Can make the machine speed to maintain constant value or is close to the set value. Theory and design of the governor, is the research content of mechanical dynamics. A lot of governor type.  Eccentric rod governor is a mechanical governor. The governor is a kind of angular speed change mechanism. It is a periodic output variable angular velocity motion, can be used in packaging machine sealing and cutting props transmission.Eccentric rod governor is mainly composed of shank nuts, bevel gear, a handle, a guide rod, screw, a crank, slider, a driving sprocket, a driven sprocket etc.. This paper first analyzed the working principle of the equipment, determine the overall plan, system determines the related calculation of eccentric rod governor; second is to structure design of eccentric rod governor, draw the part drawing; finally sorted data, writing the design description.

Key words:  eccentric rod;governor; crank;slider

本课题主要研究的内容是:对偏心导杆调速器进行机械结构部分的设计与计算机三维实体造型以及二维图的绘制。所设计的偏心导杆调速器满足下面的性能要求:
  (l)采用连杆滑块曲柄机构;
  (2)采用手动旋转轮带动锥齿带动垂直的丝杠达到调整偏心距的作用;
  (3)主动轴与从动轴均采用滚动轴承,轴的固定采用限位和螺栓锁紧的方法。

 设计分析主要操作部件(锥齿轮、导杆、曲柄、滑块、带柄螺母、轴承等)之间的相互配合关系及尺寸大小,做出连续、稳定的周期性变速运动。设计规范,严格保证设计内容的正确性。要做到:
  (l)提高生产效率;
  (2)改善劳动条件;
  (3)降低产品成本;
  (4)提高产品质量;
  (5)节约基建投资。
根据包装工艺,偏心导杆调速器要采用立式包装布局。在设计中总体布局要求:
  (l)各个系统要求简单明了,在能满足各个部件正常工作的基础上保证其结构简单;
  (2)机械操作,调整简单,易上手,装拆方便,联锁防护可靠;
  (3)操纵手柄位置方便操作,也考虑到润滑系统等;
  (4)传动机构要考虑方便、安全;
  (5)外形美观大方,移动安装方便。



偏心导杆调速器的设计(CAD,Proe三维造型)
偏心导杆调速器的设计(CAD,Proe三维造型)
偏心导杆调速器的设计(CAD,Proe三维造型)
偏心导杆调速器的设计(CAD,Proe三维造型)
偏心导杆调速器的设计(CAD,Proe三维造型)
偏心导杆调速器的设计(CAD,Proe三维造型)
偏心导杆调速器的设计(CAD,Proe三维造型)
偏心导杆调速器的设计(CAD,Proe三维造型)
偏心导杆调速器的设计(CAD,Proe三维造型)


目  录
摘  要    III
Abstract    IV
目  录    V
1 绪论    1
1.1本课题的研究内容和意义    1
1.2国内外的发展概况    1
1.3本课题应达到的要求    2
1.4 本课题的主要研究内容发展趋势    2
1.5设计的目的和意义    3
2 总体方案设计    5

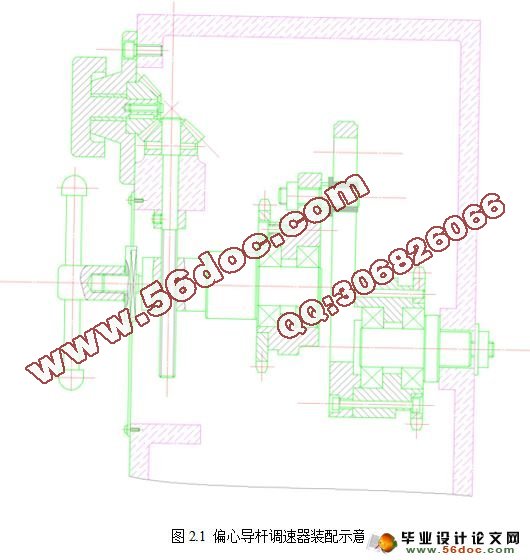

2.1 主要组成结构    5
2.2 工作原理和工作过程概述    5
3 方案设计、分析和比较    8
3.1 调速器的整体分析    8

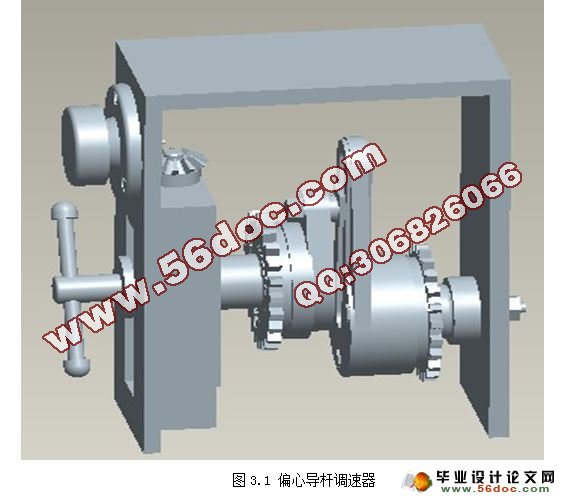

3.2 偏心导杆调速器原理分析    8
3.3 设计方案的制定    10
4 调速器主要部件    12
4.1 无级调速器综述    12
4.2 偏心导杆主动、从动链轮    13
4.3 偏心导杆连杆    13
4.4 滑块    14
4.5 曲柄    14
4.6 主动链轮承力轴    15
4.7 主动链轮定位轴    15
4.8 从动链轮定位轴    16
4.9 壳体支架    16
4.10 上、下锥形齿轮    17
4.11 带柄螺母    17
4.12 手柄    18
4.13 手柄垫块    18
4.14 滚动轴承    19
5 偏心导杆调速器的相关计算    20
5.1 偏心导杆调速器的主要要求    20
5.2 链轮参数的相关计算    20
5.2.1 链轮失效形式    20
5.2.2 相关计算    20
5.3 调速器的主动系统    21
5.4 轴的相关计算    21
5.4.1 轴的计算    21
5.4.2 主轴上键的强度校核    22
5.4.3 轴承的校核及总表    22
5.5 轴承的相关计算    24
5.5.1 轴承选用    24
5.5.2 轴承失效形式    24
5.5.3 轴承的寿命计算    24
5.6 斜齿轮的相关计算    24
5.6.1 齿轮的失效形式    24
5.6.2 斜齿轮的相关计算    25
6 结论与展望    27
6.1 结论    27
6.2 不足之处及未来展望    28
致谢    29
参考文献    30
