多功能精密播种机设计(含cad零件图和装配图)

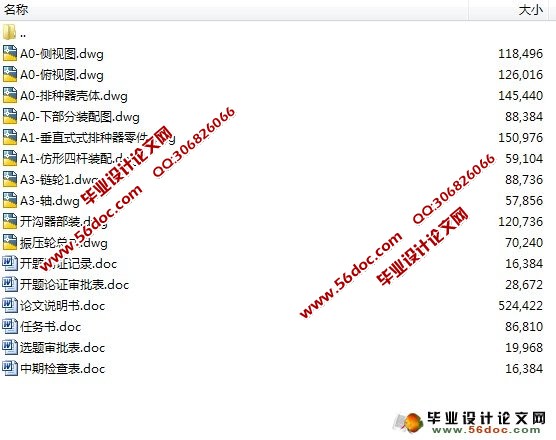

多功能精密播种机设计(含cad零件图和装配图)(选题审批表,任务书,开题报告,中期检查表,论文说明书15200字,CAD图10张)
摘  要：本设计是根据国内外播种机的发展趋势，通用性和适应性不断提高以及本着结构简单操作灵活的原则，而设计的一种能同时完成播种施肥工作的小型多功能精密播种机。该机结构上优点，使之能适应各种田地的播种。小到1-2分大的田块，大到上百亩的田块，不管是平坝、还是浅丘地区；无论是板结的土质，还是疏松的土质都能适应。还可以根据用户的不同需求，配置合适的播种器。通过调节犁铧和种子储存孔的行距，能够轻松地播种小麦、大麦、高粱、大豆、玉米等旱粮作物。本例着重对播种机排种器、排肥器、开沟器、覆土器以及镇压轮等结构进行设计选择。
关键词：精密播种;  播种机;  播种

Design of Multi Function Precision Seeding Machine
Abstract：The design is based on the development trends and seeder, interoperability and adaptability in a constantly improving the structure and operation of flexible simple principles designed to simultaneously accomplish a small planting fertilization work multifunctional sophisticated seeder. This structural advantages so that they can adapt to a variety of fields planting. Applicable to all sizes of land; Whether plains or hills; Whether hard soil or loose soil. We can select the planting machine according to the different needs of users. By regulating platoon of vehicles and plow can easily sow wheat, barley, sorghum, soybean, corn and other crops. This example focuses on the design seeder platoon of vehicles, fertilization devices, trenching vehicles .
Key words：precision planting;  seeder;  planting

研究内容:
本设计从提高播种产品的分离能力入手，设计多功能精密播种机，使其能提高生产效率，对产品的生产起到积极的意义，主要内容如下：
1、 播种后的产品能及时排出去。
2、 提高主要工作部件的强度,延长其寿命
3、 能提高生产的效率，降低成本，保证多功能精密播种机最终设计的经济性和可靠性。

2.1.1  主要技术参数：
1)  配套动力：12～20马力四轮拖拉机
2)  机具质量：350kg（含水箱）
3)  作业行数：两行
 4)  行距：450～550mm （可调）
 5)  穴距：260-330mm（可调）
6)  穴粒数：1～3粒
7)  播深：40～60mm
8)  铺膜宽度：600～1000（mm）
9)  水箱容积：300升/只
10)  施肥箱容积：16升/只
11)  作业速度：2～3km/h
12)  作业生产率：1.5-3亩/小时
13)  播水量根据农艺要求自行控制


目   录
摘要……………………………………………………………………………………1
关键词………………………………………………………………………………1
1  前言 ………………………………………………………………………………2
    1.1  我国精密播种机发展现状 ………………………………………………2
1.2  精密播种机的发展前景 …………………………………………………2
  1.2.1  单位精密播种机迅速发展……………………………………………2
  1.2.2  播种机的通用性和适应性不断提高…………………………………2
  1.2.3  精密播种机向高速宽幅发展…………………………………………3
  1.2.4  广泛采用联合作业……………………………………………………3
  1.2.5  新技术的应用不断普及………………………………………………4
2  多功能播种机总体设计……………………………………………………………4
    2.1  播种机系统方案设定确定 ………………………………………………4
      2.1.1  主要技术参数…………………………………………………………4

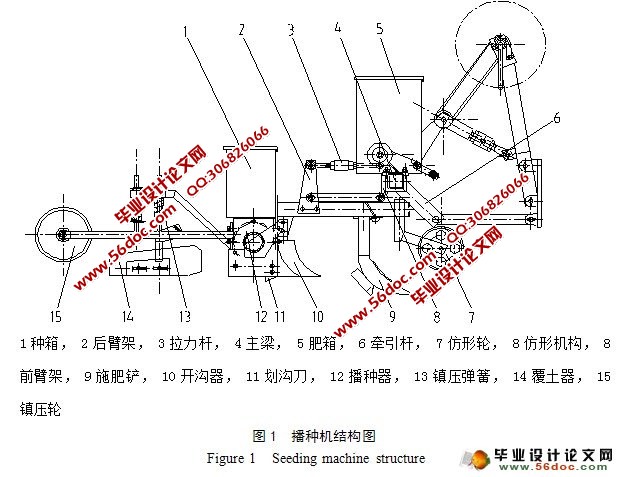

      2.1.2  机具构造 ……………………………………………………………4
      2.1.3  主要经济指标…………………………………………………………5
    2.2  农业机械一般设计要求……………………………………………………5
    2.3  机具选用材料和机具要求…………………………………………………6
2.4  总体参数……………………………………………………………………6
3  拖拉机液压提升能力的计算…………………………………………………6
4  机架设计 …………………………………………………………………………7
    4.1 机架设计的准则………………………………………………………7
    4.2 机架设计的一般要求…………………………………………………8
    4.3  机架结构设计方案……………………………………………………9
5  播种系统设计………………………………………………………………………9
    5.1  排种系统的选型及其材料的确定…………………………………………9
      5.1.1  选型……………………………………………………………………9
      5.1.2  常见排种器及其结构特点…………………………………………10
     5.2  结构设计…………………………………………………………………11
      5.2.1  垂直圆盘式排种器结构设计………………………………………11
6  主轴设计…………………………………………………………………12
7  施肥系统设计……………………………………………………………………14
7.1 排肥器设计………………………………………………………………14
7.2 排肥器传动机构设计……………………………………………………15
  7.2.1  选择传动方案………………………………………………………15
8 开沟器……………………………………………………………………………16
8.1  开沟器……………………………………………………………………16
8.2  开沟器比较分析及本机开沟器设计……………………………………16
  8.2.1  双圆盘式开沟器……………………………………………………16
  8.2.2  芯铧式开沟器………………………………………………………17
9 覆土、镇压装置……………………………………………………………………17
    8.1  覆土器……………………………………………………………………18
    8.2  镇压轮……………………………………………………………………18
    8.4  轴承校核……………………………………………………………18
10 常见故障与分析…………………………………………………………………19
11 结论 ……………………………………………………………………………20
参考文献 ……………………………………………………………………………20
致谢……………………………………………………………………………………21
附录……………………………………………………………………………………21
附录1…………………………………………………………………………………21
