自动跳绳机系统设计

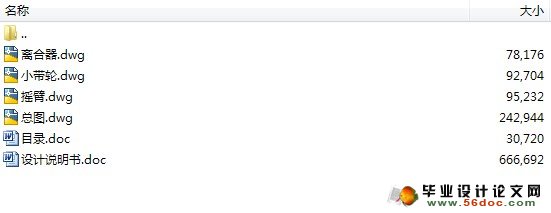

自动跳绳机系统设计(论文说明书12000字,CAD图4张)
摘 要：跳绳运动是一项操作简单，方便易学的大众体育项目，内容丰富、形式多样，最令人推崇的是它具有很高的强心健身价值，被称为“最完美的健康运动”。
随着人们生活水平的不断提高，跳绳运动在世界各国有了全新的认识和研究，并被越来越多的人选择作为锻炼身体的主要运动手段。所以我相信发明一种能帮助人们在日常跳绳运动中获得更高效率和更大乐趣的跳绳机器定能受到广大跳绳运动爱好者的喜爱和青睐。从而对推广跳绳运动在大众体育中的普及度也有很大的促进作用，对提高广大人民群众的身体机能和基本身体素质也有着非常重要的现实意义。

关键词：跳绳运动；安全性；易操控性；旋转机械

Automatic Rope Skipping Machine System Design
Abstract：Skipping is a simple, easy Sports which has  large, rich, varied items. respected is that it has a higher degree of cardiac fitness value, known as 'the most perfect health movement'.
  With the continuous improvement of people's living standards, skipping movement in the world with new knowledge and research, and more and more people choose to exercise as the main means of movement. That is why I believe that an invention can help people in day-to-day movement of skipping a higher efficiency and greater enjoyment of the machines will be able to be skipping rope skipping the majority of sports fans love and favor. Thus it will be good to promoting the skipping sport in mass sports movement of the degree of popularity, and there is great means for improveing bodily functions and basic physical fitness.

Key words：skipping exercise; safety;easy manipulation;rotating machinery

基本功能

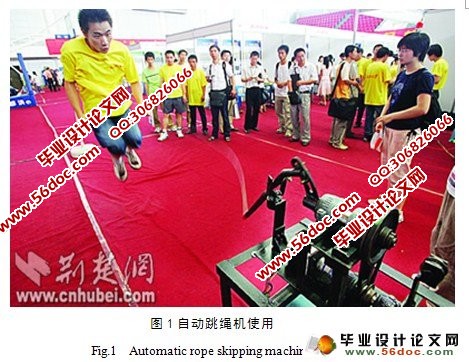

自动跳绳机的基本功能就是实现机械装置自动抡绳，是以多人跳绳为目的的一项健身娱乐装备，可以广泛在居民小区、公园、学校、城市休闲广场等地方使用，代替多人跳绳的人力抡绳，满足人们健身娱乐的需要，将运动健身和娱乐融合在一起，在运动中得以锻炼。将跳绳系于跳绳机上，通过给电机供电，在控制部分的控制下执行机构完成相同的抡绳动作。结构包括驱动电机，传动，制动，控制等，实现了安全实用的多人跳绳需要。（图2-1为一种自动跳绳机使用现场）

设计参数及相关要求
a.多人跳绳时的一般甩绳甩速为：30 r/min～120 r/min；
b.多人跳绳的一般甩绳高度为800mm～1600mm；
c.多人齐跳时要需要有比较稳定的甩速；
d.当有人拌绳时甩绳必需在产生危险之前停止甩动。



目   录
摘要    1
关键词    1
1    前言        2
2    方案设计    3
2.1.    基本功能    3
2.2.    设计参数及相关要求    4
2.3.    方案设计比较    4
2.4.    结构设计    7
2.5.    设计功能效果    8
3    电动机、调速器类型与参数的选择    8
3.1.    电机类型与参数选择    8
3.2.    调速器类型与参数选择    9
4    传动机构设计    9
4.1.    带传动设计与校核    9
4.2.    轴承选择与校核    12
4.3.    轴的设计与校核    14
5    控制部分设计
    5.1.压力传感器的选择 .........16
    5.2.主电机的控制电路............16
    5.3.自动断电保护控制..........17
    5.4.控制面板设计..........17
6    结构设计分析    .17
6.1.    主机架辅机架设计分析    17
6.2.    摇臂结构及栓绳装置结构设计分析    20
6.3.    摩擦离合器及安全联动控制设计分析    21
6.4.    游动轴承座设计分析    23
6    使用和维护    24
6.1.    跳绳机的维护与保养    24
6.2.    跳绳机使用    24
7    总结        25
参考文献    26
致谢    27
