滚针轴承使用寿命的研究

滚针轴承使用寿命的研究(含任务书,开题报告,外文翻译,毕业论文说明书16000字,进度检查表,CAD图纸4张)
摘  要
滚动轴承的寿命定义为从轴承开始工作到轴承滚道轮或滚动体的表面，因疲劳最先出现表面剥落的总转数（或者在一定转数下的总旋转时间）。但是，即使尺寸、结构、材料、热处理完全相同条件的轴承运行时，寿命也会有所不同，不是一定的。这是因为材料的疲劳限度本身就存在差异。
这正文中我们将从设计入手，以CF10BUURM螺栓轴承为例。通过对外圈、螺栓轴、保持架的设计与研究与CNC编程探索IKO轴承的秘密。在尺寸精度上，将尺寸控制在公差范围内，保证滚针轴承转动时游隙和摩擦系数。
    除了设计我们还要考虑的是：轴承正确的储存，表面的清洁，轴承的选配，安装前的准备，谨慎的安装和拆卸，还有正确的润滑。

关键词：滚针轴承；疲劳寿命；轴承设计；CNC编程

Abstract
 Bearing life is defined as the total number of revolutions (or total service hours at a constant rotational speed) before a sign of the first flaking appears on the rolling surface of raceway or rolling elements. However, even when bearings of the same size, structure, material and heat treatment are subjected to the same conditions, the bearing lives will show variation. This results from the statistical nature of the fatigue phenomenon. 〖资料来源：56DOC.COM 咨询QQ：306826066〗
   In this text, we will start from design. Take CF10BUURM bolt bearing as an example.Through the design and research of external ring, shaft bolt,cage and CNC programming we will find the secret of IKO bearing. On the dimensional accuracy, we must control the size of tolerance range to ensure the needle roller bearing's clearance and friction coefficient.
   We also need to consider somethings ,such as storing it in a professional room, surface cleaning, bearing selection, the preparation before installation, installation and dismantlement carefully , and correct lubrication.

Key words: Needle roller bearings;fatigue life; bearing design;CNC programming

研究内容
① 通过螺栓型滚针轴承CF10BUURM的设计探索尺寸对滚针轴承使用寿命的影响。
② 熟练掌握CNC数控仪表车的编程 。
③ 熟练掌握切削尺寸，磨削尺寸的精度。
④ 掌握保持器冲压模具的设计。
⑤ 熟练掌握各个零件的加工工序、和工艺。

拟采取的研究方法、技术路线、实验方案及可行性分析 〖资料来源：56DOC.COM 咨询QQ：306826066〗
（1）实验方案
我们将从个方面探索增加滚针轴承使用寿命的方法，主要从源头，即轴承的设计开始研究如何增加轴承的使用寿命，我们取螺栓型滚针轴承CF10BUURM，从每个零件的设计到最终的装配。
（2）研究方法
①    对螺栓轴承CF10BUURM的每个零件进行分析，计算找出最优方案。
② 在CNC数控仪表车上对轴承零件进行设计和编程。
编号

本课题应达到的要求
 1、通过螺栓型滚针轴承CF10BUURM的设计探索尺寸对滚针轴承使用寿命的影响。
 2、熟练掌握CNC数控仪表车的编程 。
 3、熟练掌握切削尺寸，磨削尺寸的精度。
 4、掌握保持器冲压模具的设计。
 5、熟练掌握各个零件的加工工序、和工艺。

  〖资料来源：http://www.56DOC.com 咨询QQ：306826066〗

〖资料来源：毕业设计论文网 http://www.56doc.com〗

目  录
摘  要    Ⅲ
Abstract    Ⅳ
目  录    Ⅴ
1 绪论    1
  1.1本课题的研究内容和意义    1
  1.2 国内外的发展概况    1
    1.2.1 国外滚动轴承工业的发展    1
    1.2.2 国内滚动轴承工业发展    2
  1.3本课题应达到的要求    3
2整体设计计算    4

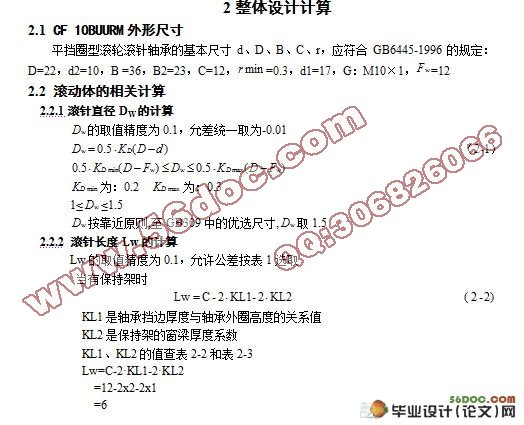

  2.1 CF 10BUURM外形尺寸    4
  2.2 滚动体的相关计算    4
    2.2.1滚针直径DW的计算    4
    2.2.2 滚针长度LW的计算    4
    2.2.3 滚针中心园直径DPW的计算    5
    2.2.4 滚针数Z的计算    5
  2.3 额定载荷    5
    2.3.1径向额定动载荷    5 〖资料来源：毕业设计论文网 http://www.56DOC.COM〗
    2.3.2 径向额定静载荷    6

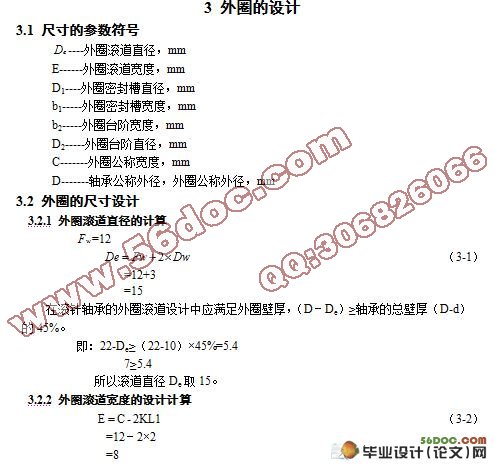

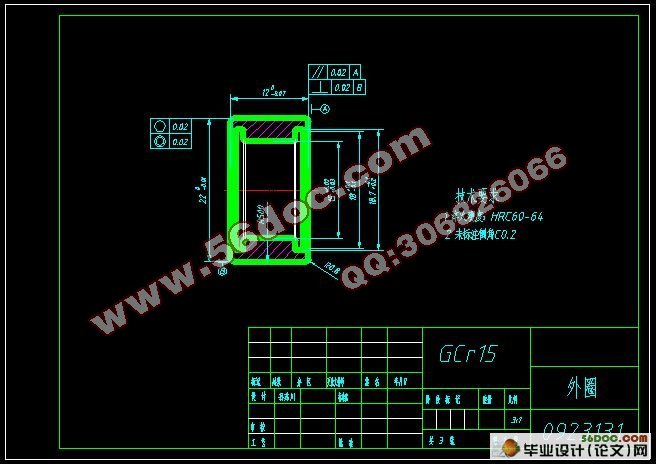

3 外圈的设计    7
