PLC在住宅电梯控制系统中的应用(附CAD电气控制图)

来源：2BYSJ.cn 资料编号：2SJ19589 资料等级：★★★★★ %E8%B5%84%E6%96%99%E7%BC%96%E5%8F%B7%EF%BC%9A2SJ19589
以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致. 密 惠
无需注册登录,支付后按照提示操作即可获取该资料.
我要下载该资源
资料介绍：

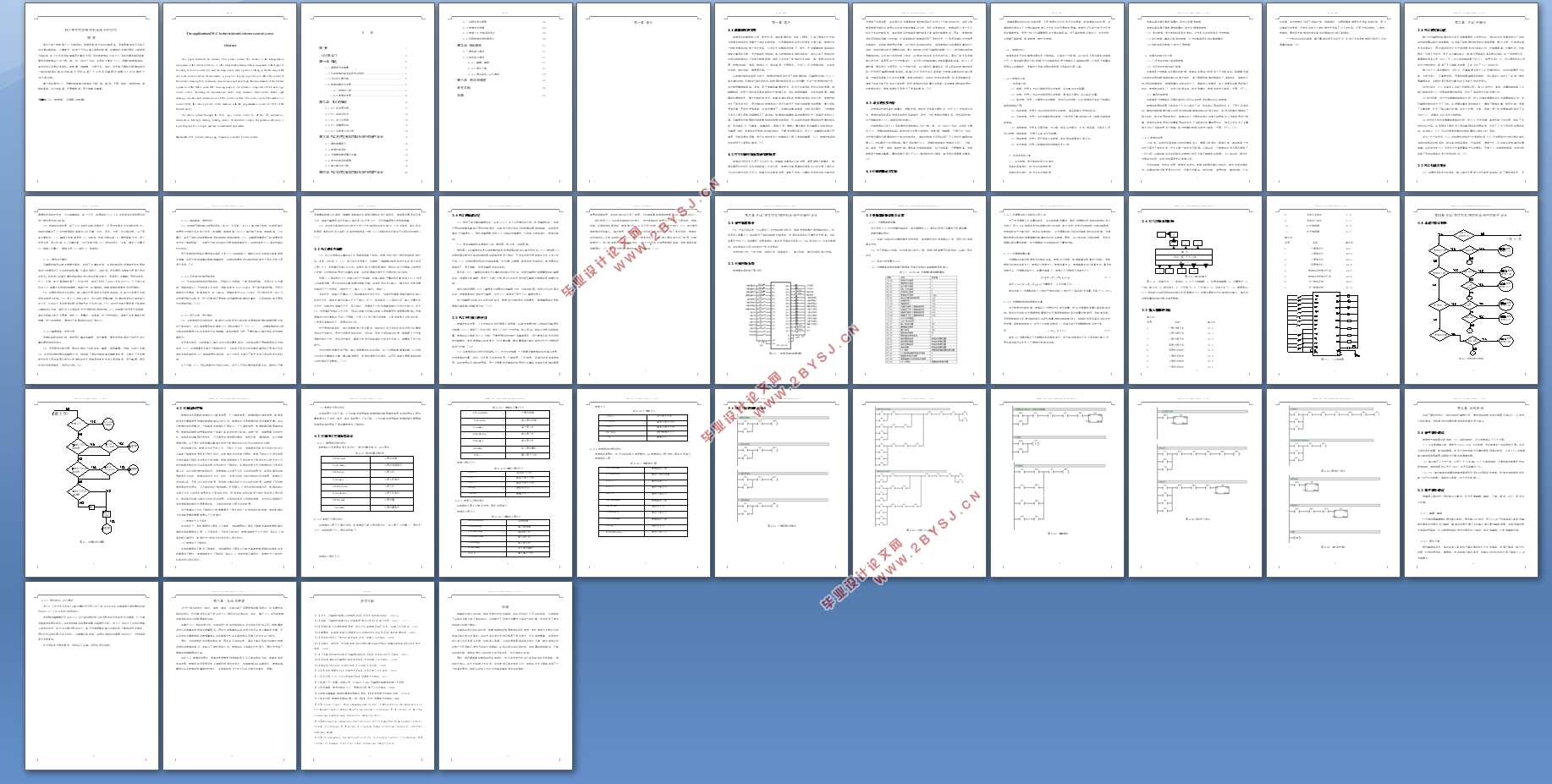

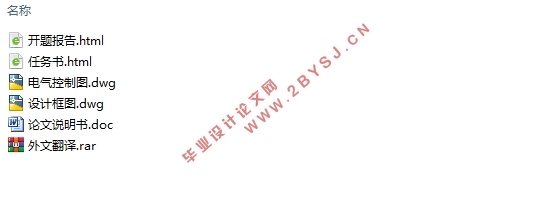

PLC在住宅电梯控制系统中的应用(附CAD电气控制图)(任务书,开题报告,外文翻译,论文说明书13000字,CAD电气控制图)
摘 要
本文介绍一种电梯PLC控制系统。电梯是垂直方向的运输设备，是高层建筑中不可缺少的交通运输设备。它靠电力，拖动一个可以载人或物的轿厢，在建筑的井道内导轨上做垂直升降运动，在人们生活中起着举足轻重的作用。而控制电梯运行的PLC系统也要求越来越高，要求达到电梯运行的“稳、准、快”的运行目的。该系统主要由PLC、逻辑控制电路组成。其中包括交流异步电动机、继电器、接触器、行程开关、按钮、发光指示器和变频器组成为一体的控制系统。本机控制单元采用以西门子公司的可编程控制器PLC对机器进行全过程控制。
整个系统通过PLC、逻辑控制电路对电梯的升降；加、减速；平层；起动、制动控制。其结构简单、运行效率高、平层精度高、易于理解与掌握。
关键字：PLC  电梯设计  变频器  控制系统

The application of PLC in the residential elevator control system
Abstract
This paper introduces an elevator PLC control system. The elevator is the transportation equipment in the vertical direction, it is the indispensable transportation equipment in the high-rise building. It relies on electricity, and can drag a car to carry a person or thing, in the building of the well road inside a vertical lift movement, in people's life plays a pivotal role. While the control of the elevator running PLC system also requires more and more high, the requirements of the elevator operation of the "stable, quasi fast" running purpose. The system is composed of PLC and logic control circuit.. Including AC asynchronous motor, relay, contactor, travel switch, button, light emitting indicator and inverter as one of the control system. The control unit of the machine is controlled by the whole process of the machine with the programmable controller PLC of the Mitsubishi Co.
The whole system through the PLC, logic control circuit to lift the lift; acceleration, deceleration; flat layer; starting, braking control. Its structure is simple, the operation efficiency is high, the plane floor is high, and easy to understand and master.
Keywords: PLC; Elevator Designing; Frequency converter; Control system
