基于PLC的物料分拣系统设计(含PLC接线图,PLC程序)
无需注册登录,支付后按照提示操作即可获取该资料.

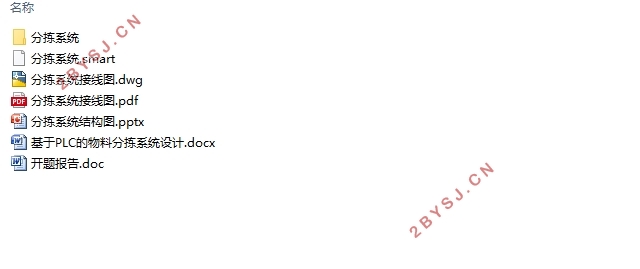

基于PLC的物料分拣系统设计(含PLC接线图,PLC程序)(开题报告,论文说明书10000字,CAD图1张,PLC程序)
摘要
在现代工业生产中，分拣控制是一个非常关键的环节。在工厂的自动化和现代化的物流体系中，可以实现对不同物品的自动分拣。此技术物流配送中心、邮局、仓库等各行各业都有广泛的使用。
本文在了解了自动化分类的基本理论后，针对分拣系统，提出了一体化的概念，通过将PLC作为核心控制单元、传感器作为信号单元、电机作为驱动单元，通过编程来实现自动化分拣的系统控制。该系统具有自动化程度高，易于控制，运行稳定，分拣精度高等优势。
关键词：PLC,分拣系统,自动控制
Design of material sorting system based on PLC
Abstract
In modern industrial production, sorting control is a very key link. In the factory automation and modern logistics system, can realize the automatic sorting of different items. This technology is widely used in logistics distribution centers, post offices, warehouses and other industries.
In this paper, after understanding the basic theory of automatic classification, for sorting system, put forward the concept of integration, through the PLC as a core control unit, sensor as a signal unit, motor as a drive unit, through programming to achieve automatic sorting system control. The system has the advantages of high automation, easy control, stable operation and high sorting accuracy.
Key words:PLC, sorting system, automatic control
分拣控制系统设计
本设计研究分拣系统的构成，开发分拣系统的PLC控制程序，并用组态软件组态王进行分拣系统的模拟仿真。
本课题由西门子S7-200PLC为控制器，主要由控制单元PLC控制模块、信号单元位置传感器、条码读取器，驱动单元传送带、指示灯以及HIM显示模块构成。条码读取器用于判断物品种类、位置开关用于判断货物是否到位；电机传送带用于不通物品的运输；上位机采用组态王模拟软件用于监控分拣系统的状态。
工作原理：按下启动按钮后，分拣系统开始工作，首先条码器来判断物品种类，然后通过传送带将物品运输到指定区域，当位置传感器识别到物品后，对应分拣传送带工作将物品分类运输到指定区域完成分拣工作。
目录
摘 要 II
Abstract III
第1章 绪 论 1
1.1 课题背景 1
1.2 国内外现状 1
1.3 发展趋势 2
第2章 系统整体结构 3
2.1 分拣控制系统描述 3
2.2 分拣控制系统设计 3
第3章 分拣系统硬件选型 5
3.1 PLC介绍及其选型 5
3.2触摸屏介绍及其选型 6
3.3 三相交流电机介绍及其选型 7
3.4 限位开关介绍和选型 8
3.5 按钮介绍及其选型 9
3.6 指示灯介绍及其选型 10
3.7低压控制电气件介绍及其选型 10
3.7.1熔断器的选型 10
3.7.2断路器的选型 11
3.7.3热继电器的选型 11
3.7.4交流接触器的选型 12
3.7.5继电器选型 12
第4章 PLC部分设计 14
4.1 分拣系统软件设计步骤 14
4.2 分拣系统PLC接线图 15
4.3分拣系统PLC I/O口分布 17

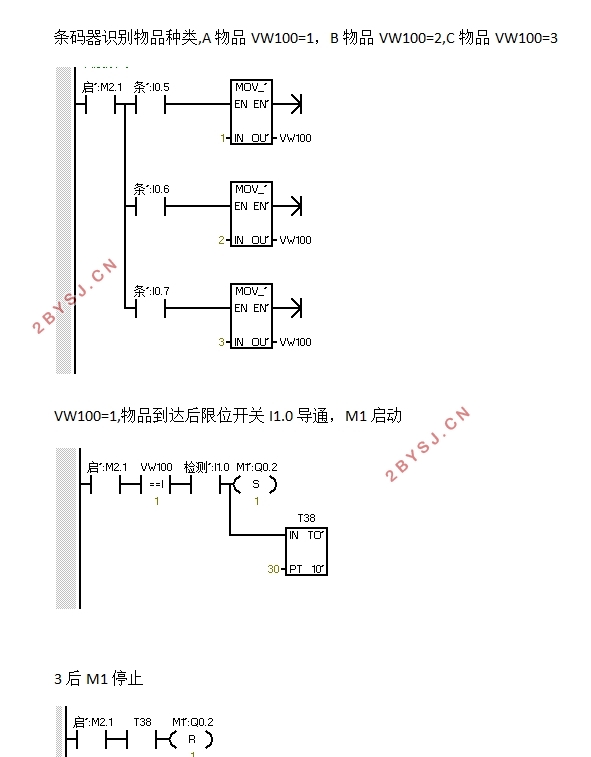

4.4 分拣系统PLC主要程序 18
第5章 组态王的介绍及其设计 22
5.1 分拣系统设计要求 23
5.2 组态仿真设计 24
5.2.1 建立新工程 24
5.2.2设备连接 24
5.2.3定义数据对象 25
5.2.4建立单元动画 26
5.2.5动画连接 26
5.2.6组态仿真的功能 27
5.2.7 动画基本功能 27
第7章 结 论 29
参考文献 30
致 谢 31
附 录 32
