PLC在¢3.5/3×60m水泥回转窑电控系统中的应用

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

PLC在¢3.5/3×60m水泥回转窑电控系统中的应用(任务书,外文翻译,论文说明书16000字,cad图纸8张)
摘 要
针对回转窑水泥生产工艺复杂,生产连续性强,设备控制时连镇、互锁逻辑关系复杂,本论文主要讲述了一套基于IPC+PLC+现场总线的水泥回转窑控制系统。采用IPC现场总线技术,以工控机和可缟程序控制器(PLC)构成水泥回转窑系统控制网络。经计算各种机型和方案的投入费用,依经济性原则选择最优方案为无锡华光电子公司的光洋可编程控制器,型号为SZ-3。光洋可编程控制器是国产PLC的佼佼者,比国外著名公司的PLC价格低,但功能相似。SZ-3属紧凑组合式小型PLC,价格便宜,易于操作,结构小巧,可靠性高,适宜于点数较少的单机控制场合。在此基础上,选择数字量输入模块A0~A3四块,输出模块A4~A7四块。本系统对可编程控制器输出数的总需求为44点。由于输出电流的额定值与负载的性质有关,其中16点用于对挡轮液压站和主减速器润滑站的动作控制,需AC220V电压控制接触器线圈及中间继电器线圈的吸合。其余28点用于各指示灯的输出控制,电压要求为DC24V。故采用Z-8TR继电器输出模块和Z-16TD2集电极输出模块各两块。

关键词:PLC,回转窑,模块

IN ¢3.5/3 X 60M CEMENT ROTARY KILN CONTROL SYSTEM APPLICATION BASED ON PLC
ABSTRACT
In rotary kiln cement production technology is complex, the continuity, equipment control even town, interlock logic relation, this thesis mainly tells the story of a system based on PLC +IPC+ fieldbus control system of cement rotary kiln. Using the IPC fieldbus technology, in polymerizing-kettle and stripe programmable logic controller (PLC) cement rotary kiln system control network. the optimal scheme selection principle of economy of wuxi electronics company, hua GuangYang programmable controller, models for SZ - 3. GuangYang PLC programmable controller is domestic outstanding foreign famous company, low prices, but the function of PLC. SZ - 3 of compact combined-type small, cheap price, PLC, compact structure, easy operation and high reliability, choose the digital quantity input module A0 - A3 four, output module A4 - A7 four. This system for programmable controller, the total number of output demand for 44. Due to the output current ratings and characteristics of load, including 16 points for the hydraulic pressure station and block wheel gear lubrication station movements, AC 220 V voltage control contactor relays coils of wire and suck. The rest for each indicator, 24 V for DC requirements. The Z - 8TR relay output module and Z - 16TD2 collector output module two.

KEYWORDS: PLC, Kiln, Module


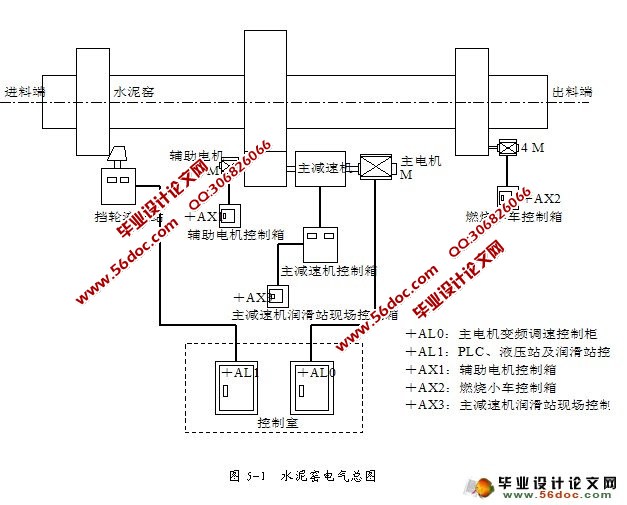

水泥回转窑由机械、电气、液压等部分组成。机械部分由筒体、支承装置、挡轮、传动装置、减速器、活动窑头、窑头窑尾密封装置、喷煤管装置等部分组成。与电气传动有关的技术的参数如下:
3.1主电机的技术参数选择
型号为YPG315L-6的高转矩变频调速电机,功率110 kW,额定转速100 r/min。
3.2辅助电机的技术参数选择
型号为Y180L-6,功率15 kW,转速9000 r/min,制动开关型号为YWE3-315/25-12.5,限位器型号为LX2-121。
3.3 主减速机润滑站的技术参数选择
型号为TE525,它是为主减速机提供润滑的保护设备。稀油润滑站是稀油循环润滑系统的心脏,用来将润滑油液强制地压送到机械的摩擦部位,在相对运动的机器零件间形成油膜,减少零件的摩擦、磨损,同时对摩擦部位进行冲洗,并带走摩擦产生的热量,保证机械正常运转,延长机械寿命。
稀油润滑站由油站和仪表盘组成,通常安装在保护设备附近的地下油库或地坑中。

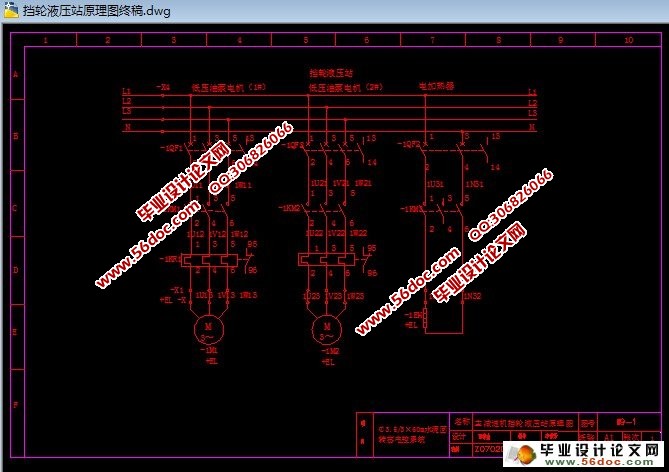

3.4 挡轮液压站技术参数选择
挡轮液压站型号为TE326,液压站的功能是利用液压的作用驱动回转窑筒体上下运行,并保证挡轮液压站具有正常的压力、温度和液位。

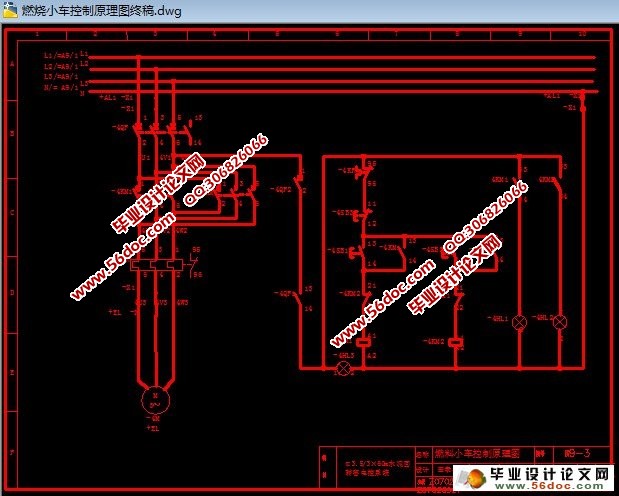

3.5 燃烧器移动小车技术参数选择
电机型号BWY12-43-1.1,功率为1.1 kW,转速为1400 r/min。

PLC在¢3.5/3×60m水泥回转窑电控系统中的应用
PLC在¢3.5/3×60m水泥回转窑电控系统中的应用
PLC在¢3.5/3×60m水泥回转窑电控系统中的应用
PLC在¢3.5/3×60m水泥回转窑电控系统中的应用
PLC在¢3.5/3×60m水泥回转窑电控系统中的应用
PLC在¢3.5/3×60m水泥回转窑电控系统中的应用
PLC在¢3.5/3×60m水泥回转窑电控系统中的应用
