红外遥控密码锁的设计

红外遥控密码锁的设计(开题报告,论文13900字)
摘要
本文介绍了如何设计一个双控的密码锁，既可以通过键盘控制锁的开合，又可以使用遥控器来远程控制，具有很好的保密性。除此之外，该密码锁还添加了报警功能，当错误密码输入超过两次时，便会发出警报通知保安或房主。
文中首先大概地介绍了密码锁的背景、发展以及研究现状；然后，根据设计好的原理图对各个模块进行了详细的解释和说明；紧接着，对软件部分各个子程序进行了一定的讲解；最后，展示了调试结果并对这次设计进行了总结。
硬件部分主要由处理模块、红外发射模块、红外接收模块、键盘模块、开锁模块、报警模块等构成，软件部分主要由主程序，键盘扫描、显示模块、掉电存储、报警等子程序构成，调试成功后，完成实物的焊接，再次调试实物，准确无误后，完成本次设计。
关键词：红外线、遥控、单片机、智能化

Infrared Remote Control Lock
Abstract
This essay introduces how to design a lock which can be controlled by a keyboard or a remote control. Except this part, an alarm function module is added in to this design as well. If the wrong code is input too many times, it will give an alarm to remind the house keeper or security.
In this essay, the background, development and study situation are introduced briefly at first, then, each module is illustrated in detail according to the schematic diagram. Next, the subprograms which are in software part is illustrated partly. At last, the debug results and summary are shown at the end of this essay.
The hardware part includes the processing module, the infrared ray launch module, the infrared ray receive module, keyboard module, the lock module and the alarm module. The software part includes the main program, subprograms of keyboard scanning module, indication module, storage protection for power data module and the alarm module. After debugging successfully, welding the real object. Then, debugging again and finish the project when it is confirmed that there is no mistake.
Keywords： infrared remote control、 single-chip、 microcomputer、intelligent


目录
摘要    I
Abstract    II
第一章 绪论    1
1.1背景及意义    1
1.2研究现状    1
1.3设计内容    2
1.4论文内容安排    2
第二章 系统硬件电路设计与实现    4
2.1 总体方案    4
2.2处理模块设计    4
2.2.1 方案选择    5
2.2.2 芯片介绍    5
2.2.3 具体电路实现    5
2.3 矩阵键盘设计    7
2.3.1 方案选择    7
2.3.2 具体电路实现    8
2.4显示模块设计    9
2.4.1 方案选择    9
2.4.2 芯片介绍    9
2.4.3 具体电路实现    10
2.5 掉电存储模块    11
2.5.1 芯片介绍    12
2.5.2 具体电路实现    12
2.6 开锁模块    13
2.7 报警模块    14
2.8 红外发射模块    15
2.9 红外接收模块    16
2.9.1 方案选择    16
2.9.2 具体电路实现    16
2.10 红外遥控    17
2.10.1 红外遥控系统结构    17
2.10.2 红外信号的二进制编码    18
第三章 软件设计    20
3.1 软件总体设计    20
3.2 键盘扫描子程序    21
3.3 显示模块子程序    23
3.4 掉电存储子程序    24
3.4.1 写操作方式    25
3.4.2 读操作方式    26
3.5 报警子程序    27
第四章 系统调试    29
第五章 结语    34
致谢    35
参考文献    36
附录1 原理图    37

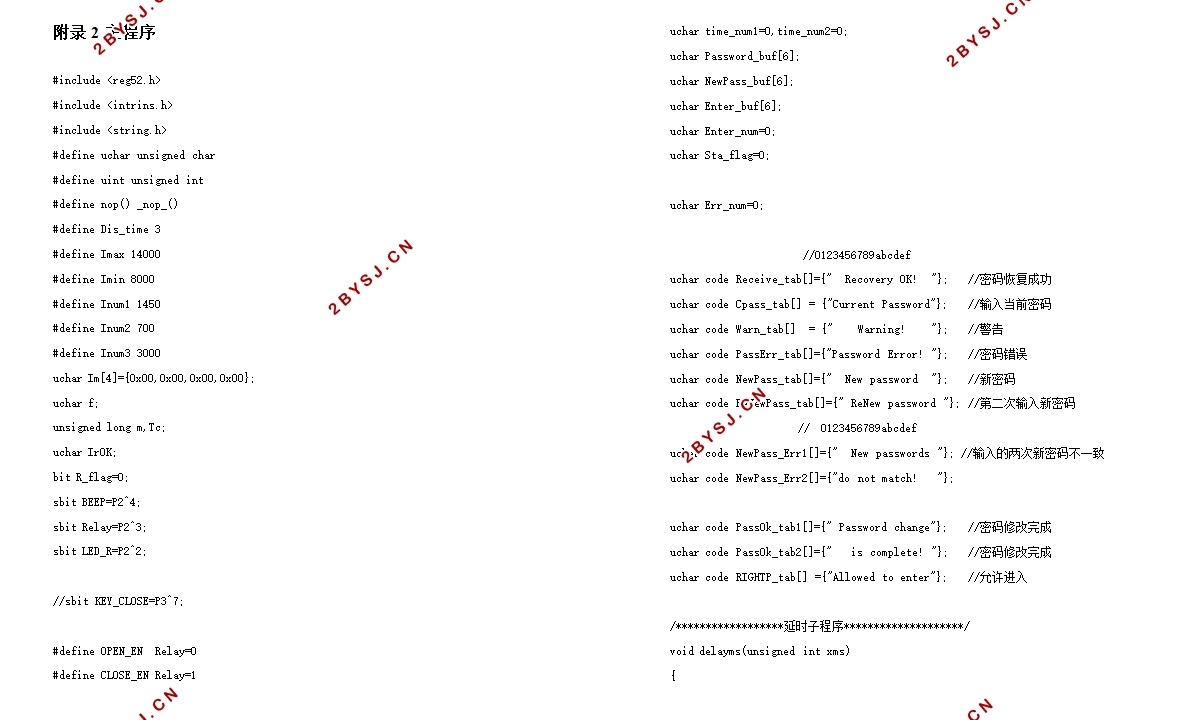

附录2 主程序    39
附录3 键盘扫描子程序    59
附录4 显示模块子程序    63
附录5 掉电存储子程序    65
