LED智能照明控制系统的研究与设计

LED智能照明控制系统的研究与设计(论文13700字)
摘要：本文研究了LED智能照明控制系统的设计，该设计把AT89C51单片机作为中央处理器，结合传感器采集外部信号，为LED提供控制闭合和亮度调节的驱动信号。目的是能依据工作场合中是否含有人体和环境的亮度等参考来自主控制照明的闭合与明暗，从而大大的提高了用电效率，节省了能源和减轻了元件的损耗，拥有一定的实际应用意义和理论意义。
关键词：LED照明；单片机；传感器；智能控制

Design of LED Lighting Control System
Abstract:This paper studies the LED intelligent lighting control system design, the design of the AT89C51 as the central processor, combined with the sensor to collect the external signal, to provide control of the LED closed and brightness adjustment of the driving signal. This system can according to the workplace whether it contains reference brightness of the body and the environment from the closure and the brightness of the main control lighting, thus greatly improves the power efficiency, saving energy and reducing the loss of components, has certain practical application significance and theoretical significance.
Key words: LED lighting; single chip microcomputer; sensor; intelligent control


目  录
1、概述    4
1.1 课题研究背景    4
1.2 课题研究的目的与意义    4
1.3 国内外研究现状    5
2、系统设计方案    5
2.1 单片机的选择    5
2.2 人体感应方式    6
2.3 光照检测方式    6
2.4 延时参数设置电路    7
2.5 照明设备驱动电路    7
3、硬件电路设计与实现    7

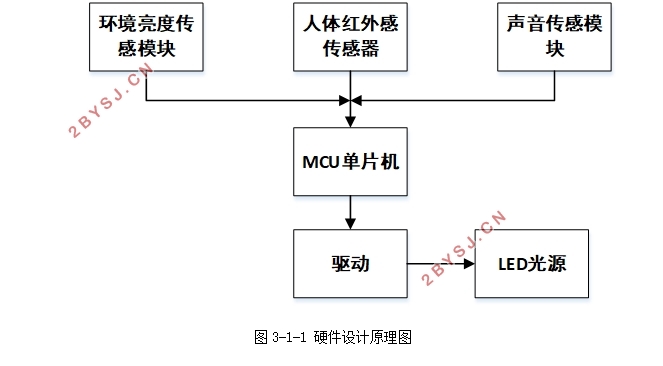

3.1 系统硬件总述    7

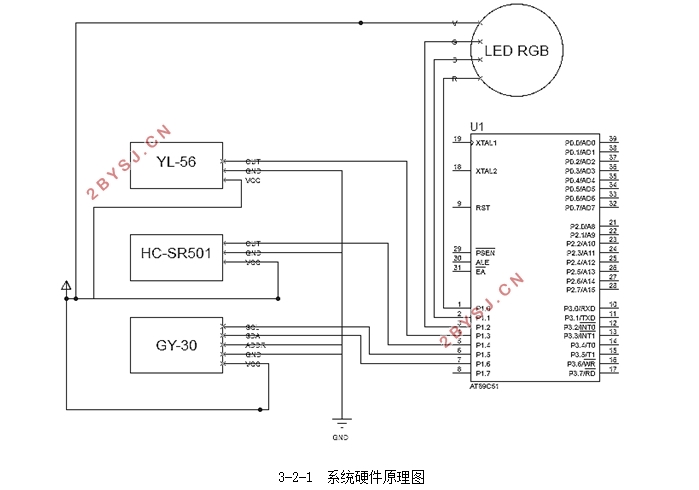

3.2 主控制机电路设计    8
3.3 GY-30 数字光模块    9
3.4 HC-SR501 人体感应模块    10
3.5 YL-56声音传感器模块    12
3.6 控制电路    13
3.7 时钟电路    13
4、系统软件设计及实现    14
4.1 系统软件流程图    14
4.2 IIC总线协议    15
4.2.1 IIC总线协议的有效性    15
4.2.2 重新开始和停止信号    15
4.2.3 数据传输    16
4.3 PWM脉冲宽度模式    17
4.4 人体感应模块和声控模块    19
4.5 仿真环境介绍    19
5、 系统可靠性技术分析    19
5.1 PWM调光优缺点    20
5.2 人体感应与声控模块分析    21
6、 毕业设计总结    21
参考文献    21
致谢    22
