分布式电源对三段式电流保护的影响

分布式电源对三段式电流保护的影响(论文15000字)
摘要：分布式发电正一步一步的变成能够适应变大的客户用电需求、不对环境造成污染、能源综合利用卓有成效、使所发电力能够持续供应的一种有效渠道，在配电网中获得了大规模的使用。将分布式电源加到配电网之中，转换了其之前的只有一个电源呈发散型网络格局，进一步地影响到原有继电保护的动作是否敏捷、能否让该动作的保护启动、是否可以依赖其切出故障。设想分布式电源接到哪个位置和分布式电源的容量大小这两个要素，可以通过这些来推导有分布式电源的配电网的故障电流计算公式，根据分布式电源通到配电网之前之后短路电流的数值大小上的改变和方向上的变化，研究在线路的不同区域出现短路故障时分布式电源的连接对配电网三段式电流保护的干扰，并且经过进行MATLAB 仿真，来确认分析过程的准确无误。
关键词：分布式电源，三段式电流保护，短路电流,MATLAB

Influence of distributed power supply on three phase current protection
Abstract：Distributed power generation is becoming an effective way to meet the demand of load growth, reduce environmental pollution, improve energy efficiency and improve power generation reliability. It is widely used in distribution network. Distributed power supply and change the distribution network of the original single power radiation network structure, thus affecting the original relay protection sensitivity, selectivity, reliability. Considering the factors such as the location and capacity of the distributed power supply, the short circuit current calculation formula of the distributed power distribution network is deduced. According to the change of the short circuit current and the change of the direction of the short circuit current, the distribution of the short circuit fault occurs at different positions The influence of the power supply on the three-stage current protection of the distribution network is carried out, and the simulation is carried out by MATLAB to verify the correctness of the analysis process.
Key words：distributed generation，three stage current protection，short circuit current，MATLAB


目录
1.引言    1
2.分布式电源的介绍    2
2.1分布式电源    2
2.2分布式电源的优点    2
2.2.1分布式电源与常规供电电源    2
2.2.2分布式电源的重要意义    2
2.3分布式电源接入对配电网的影响    4
2.3.1对配电网潮流的影响    4
2.3.2对配电网电压和电能质量的影响    4
2.3.3对配电网继电保护的影响    4
2.3.4对配电网调度和运行控制的影响    5
2.4分布式电源的前景    5
3.三段式电流保护    6
3.1三段式电流保护的构成    6
3.2三段式电流保护的工作原理    7

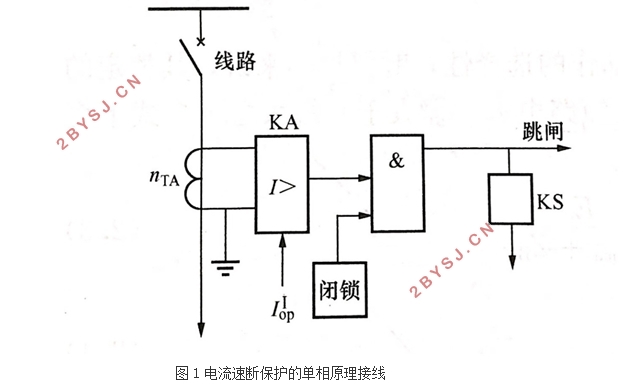

3.2.1瞬时电流速断保护的工作原理    7
3.2.2限时电流速断保护的工作原理    9
3.2.3定时限过电流保护的工作原理    10
3.3三段式电流保护的整定计算原则    10
3.3.1瞬时电流速断保护的整定计算    10
3.3.2限时电流速断保护的整定计算    12
3.3.3定时限过电流保护的整定计算    13
3.4三段式电流保护的优缺点    14
3.4.1瞬时电流速断保护的优缺点    14
3.4.2限时电流速断保护    15
3.4.3定时限过电流保护    15
4.分布式电源接入对三段式电流保护的影响    15
4.1分布式电源接入和容量对保护1的影响（上游）    16
4.2分布式电源接入对保护2的影响（下游）    17
4.3分布式电源接入对保护4的影响（相邻线路）    18
5.算例分析与MATLAB仿真    19
5.1分布式电源接入位置和容量对保护1的影响（上游）    19
5.2分布式电源接入位置对保护2的影响（下游）    22
5.3分布式电源接入位置对保护4的影响（相邻线路）    23
6总结    24
