基于单片机油田计量间可燃性气体浓度检测系统设计(含电路原理图,程序)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

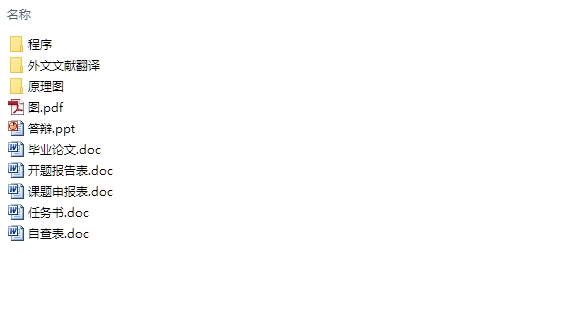

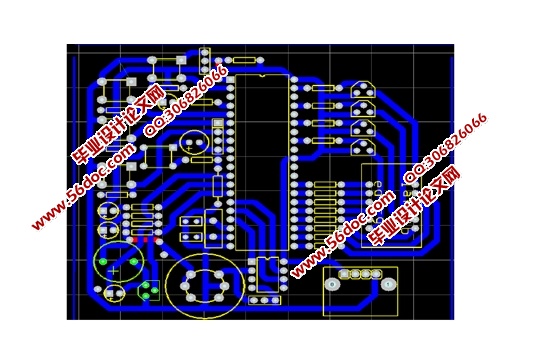

基于单片机油田计量间可燃性气体浓度检测系统设计(含电路原理图,程序)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文11700字,程序,答辩PPT)
摘 要
本设计对可燃性气体浓度检测、控制报警进行了深入的研究,设计出一种技术水平较好的可燃性气体报警器。选用的AT89S52单片机是一种低功耗、高性能的微控制器。使用MQ-2型半导体电阻式烟雾传感器具有灵敏度高、响应快和抗干扰能力强等优点。通过以上器件为核心设计的可燃性气体报警器可实现报警、浓度级别显示、温度显示等功能。本设计可以检测环境中以烷类气体为主的多种可燃性气体的浓度,实时显示浓度值,当达到设定的上限报警值时,发出声音报警和灯光信号,以提示操作人员采取安全对策。本装置可以实时、准确检测可燃性气体,具有广泛的应用前景和推广价值。

  关键词:可燃性气体;AT89S52;MQ-2;检测;报警
Abstract
The design of the control of combustible gas concentration detection, alarm conducted in-depth research, design a combustible gas alarm technology better. The AT89S52 single chip micro controller is a low power, high performance. The use of MQ-2 type semiconductor resistance type smoke sensor has high sensitivity, response speed andstrong anti-interference ability etc.. Through the above device of combustible gas alarm as the core design can realize the alarm, concentration level display,temperature display function. This design can detect the concentration of alkane gasesin the environment with a variety of combustible gas concentration, real-time display,when reaching the set limit alarm value, the alarm will sound and light signals, to prompt the operator to take safety measures. The device can be real-time, accuratedetection of combustible gas, and has wide application prospect and popularization value.

  Key words: flammable gas;AT89S52;MQ-2;detection;alarm

论文章节安排
    论文章节现安排如下:
    第2章:介绍MQ-2可燃气探头的原理。稍后介绍了AT89S52单片机并给出了相应的各个引脚说明。最后对ADC0832进行了总结。
    第3章:可燃性气体监测报警器结构组成,并由各个组成进行可燃性气体监测报警器的电路设计。

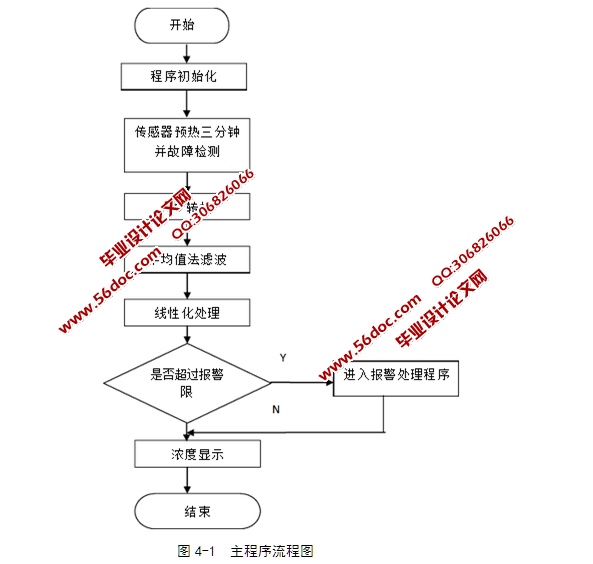

    第4章:可燃性气体报警器的软件设计,包括可燃性气体报警器主程序设计并给出了系统工作流程图。
    第5章:软件调试及硬件调试过程。

可燃性气体检测报警器的总体设计
    在可燃性气体浓度检测报警装置的设计中,单片机是装置的核心部件。单片机不仅要接收可燃性气体采集的经过A/D转换的数字信号,而且还要对这些型号进行处理,作出相应的判断,采取必要的措施。AT89S52单片机在本装置中起到了很关键的作用,特别是在采集气体浓度的信号处理上面,要求AT89S52有很快的运行速度,才能对空气环境中的可燃性气体浓度进行采集,从而采取相应的措施。本次设计在考虑性价比的同时,也考虑了运行速度以及稳定性等,依据老师的推荐以及自己擅长的知识点,所以本设计选用的单片机为AT89S52系列单片机作为本装置的核心控制器。
    首先,可燃性气体在空气环境中的浓度信号通过MQ-2气体传感器将可燃性气体浓度信号转换成电压信号,经过ADC0832进行A/D转换,输出一个适合单片机接收的模拟信号,然后,送入AT89S52中,通过单片机线性化数据处理后,将电压信号转化成对应的十六进制浓度值。最后,将浓度值送入LED数码管显示。当检测到的可燃性气体浓度超出上限报警设定值时,报警器发出声音报警。
报警器系统结构框图如图3-1所示,系统以单片机为核心,配合外围电路共同完成信号采集、浓度显示、状态显示、声音及闪烁报警功能。报警器采用巡检的工作方式,进行两级报警值设定,并发出不同的光、声信号。系统应采用高性能的单片机,要求工作稳定、测量精度高、通用性强、功耗低,保证报警器的精确性及可靠性。
