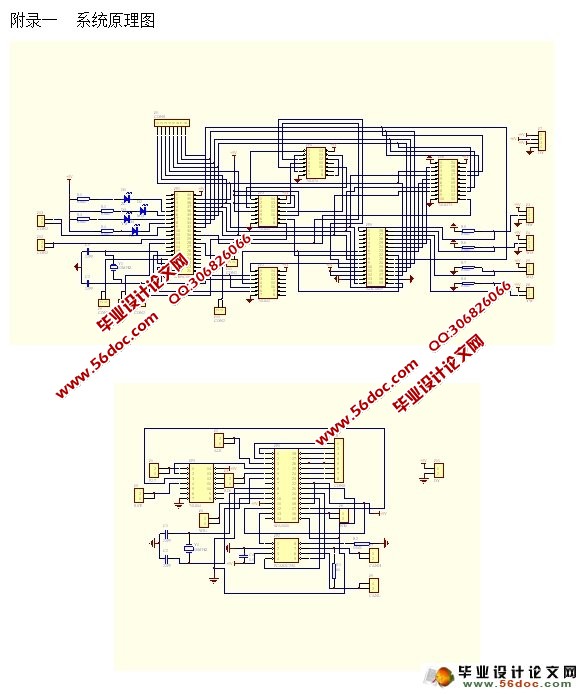

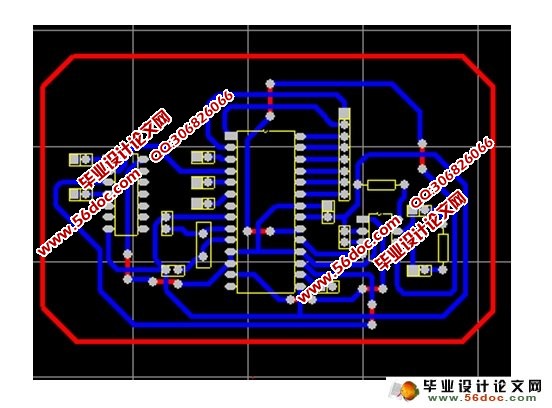

智能小区安防系统的设计(附程序,原理图,PCB图)

智能小区安防系统的设计(附程序,原理图,PCB图)(任务书,开题报告,外文翻译,中期报告,论文21000字)
摘  要
本文主要探讨了与人们日常生活联系密切的智能小区安防系统的设计问题，设计具有防盗，防火和防煤气泄露功能的智能小区安防报警系统。系统的结构由三部分组成：报警传感器、单片机控制器、监控中心组成。本系统采用了体积小巧，功能强大，价格便宜的单片微型计算机AT89C51作为小区住户家庭的第一监视端，与单片机相连接的各种用于家庭安保的传感器用于家庭报警，收集各种报警信号，并送单片机进行初步处理，单片机实时与远方监控中心通信，通过CAN总线将传感器感受的信号传给主机，这样，监控中心就可以清楚的知道小区住户家里的异常情况，以便及时的进行处理。该系统由于使用方便，价格合理，在实际的工程中，有广泛的应用，因而，具有良好的应用前景和推广价值。
该智能小区安防系统运用了AT89C51单片机、四种报警传感器、模数转换ADC0809、CAN总线控制器SJA1000和CAN总线收发器PCA82C250。本系统充分的将主从式微机通信运用于今天的生活，体现了自动化的发展前景一片光明。
关键词：小区安防；AT89C51；传感器；信号处理；报警器；CAN总线

Abstract
This paper mostly describes how to design the guard system of uptown.The guard system provides many functions, such as guard against fire、gas leaking out and so on, realizing the automatization of the public security of updown. This security alarm system structure is composed by three parts:the scenec controls measure,the family control measure, and monitoring center. Alarm system of updown is made up of clients and warning center. Use the chip of CAN to form the alarm network of uptown, and the software to carry out communication between clients and warning center. In the PC on board management report to the police signal analysis, showed warn information, convenient for and small area security personnel in time help handle excrescent affairs, and convenient to residents uptown. This system uses the CAN network to deliver the message, and improve the reliability, with more convenient operation, and used extensively in actual engineering, So it has a good applied foreground and extend value in engineering.
This system introduces the main characteristic and principle of Singlechip AT89C51、several sensors、SJA1000、PCA82C250，using ADC0809 to collect datas, and then the expatiation on communication between principal and subordinate, and applicate this method to the control of MCS-51 series single-chip microcomputer.
Keywords: Singlechip communication;AT89C51;Sensor; Signal processing;Alarm；CAN network

系统功能
设计具有防盗并且兼有防火，防煤气，防盗毒等功能的小区防盗报警系统，无疑可以使家庭保安自动化。系统采用体积小巧，功能强大，价格便宜的单片微型计算机作为居民家庭第一监视端，与单片机连接各种用于家庭安保的传感器作为收集信号并送给单片机初步处理，单片机实时与远方主监控计算机通信，将从传感器接受来的信号实时传给主机，主机端就可以知道小区各个居民家庭的异常情况，从而进行实时处理。系统利用CAN总线传输信息，提高了可靠性，操作更方便，在工程实际中有广泛的应用，因而具有良好的应用前景和工程推广价值。
该系统运用了了单片机AT89C51， CAN总线的主要特性和功能，将主从式微机通信运用于今天的生活，体现了自动化的发展前景一片光明。对于应用区域：
每个家庭可实现：家中无人时，如上班了，可把家庭报警系统设置在外出布防状态，使所有的探测器都工作起来。当窃贼试图破门而入或从阳台闯入，被动红外探测器探测到动作，警号发声，并且保安中心立刻接收到警情，接着在数秒后公安局报警中心也会收到报警信号。家中有人时，如睡觉时，把系统设置在留守布防状态，当窃贼企图从大门闯入时，立刻动作发出警报；如果主人有紧急情况，如急病或受到挟持时，可按动键盘上的紧急按钮发出警报。


目  录
引言1
1  总体设计2
1.1 设计背景2
1.2 设计思想2
1.3 系统功能3
1.4 系统设计框图4
1.5 系统实现方法4
2  系统可行性分析5
2.1 硬件模块5
2.1.1单片机控制模块5
2.1.2温度烟雾信号采集模块7
2.1.3煤气信号采集模块7
2.1.4防盗报警模块7
2.1.5光报警模块7
2.1.6数据采集模块8
2.1.7键盘显示模块11
2.1.8CAN总线协议11
2.1.9传感器模块13
2.2 软件模块14
2.2.1温度烟雾信号采集模块14
2.2.2煤气信号采集模块15
2.2.3防盗报警信号采集模块15
2.2.4光报警15
2.2.5信号采集模块15
2.2.6键盘显示模块15
2.2.7CAN总线通讯模块16
3  硬件单元电路设计17
3.1 ADC0809和三个报警传感器的接口电路17
3.2 AT89C51与ADC0809接口电路17
3.3 AT89C51与光报警接口电路18
3.4 键盘显示接口电路19
3.5 AT89C51与CAN总线借口电路19
4  软件设计21
4.1 CAN总线程序21
4.1.1CAN初始化21
4.1.2CAN数据发送23
4.1.3CAN接收数据24
4.2 温度传感器18B2025
4.3 ADC0809转换25
4.4 数字显示30
5  系统可靠性设计33
5.1 系统抗干扰性设计33
5.1.1硬件抗干扰措施33
5.1.2软件抗干扰措施33
5.2 提高元器件的可靠性34
5.3 容错技术34
6  系统调试35
6.1 整体调试分析35
6.2 硬件单元电路调试35
6.2.1最小系统板调试35
6.2.2A/D转换电路调试35
6.2.3光报警电路调试36
6.2.4键盘显示电路调试36
6.2.5传感器电路调试37
6.3 软件程序调试37
6.3.1软件系统设置37
6.3.2单片机系统软件调试37
6.3.3CAN总线软件调试38
6.3.418B20
6.4 调试过程中发现的问题及解决方法38
6.5 联机调试38
7  系统使用说明40
8  结论41
谢词42
参考文献43
附录44
