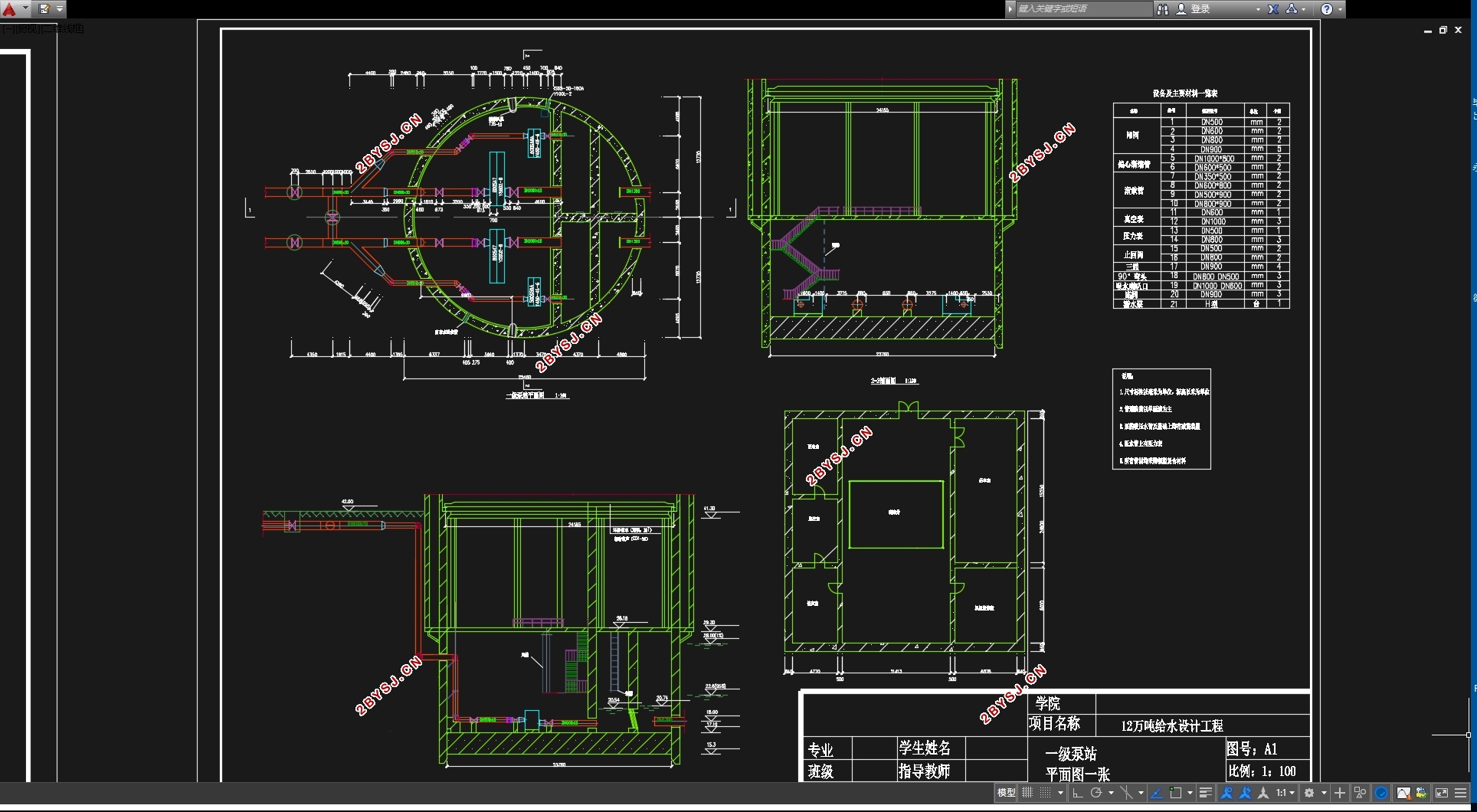

12万m3/d给水工程设计(含CAD图)

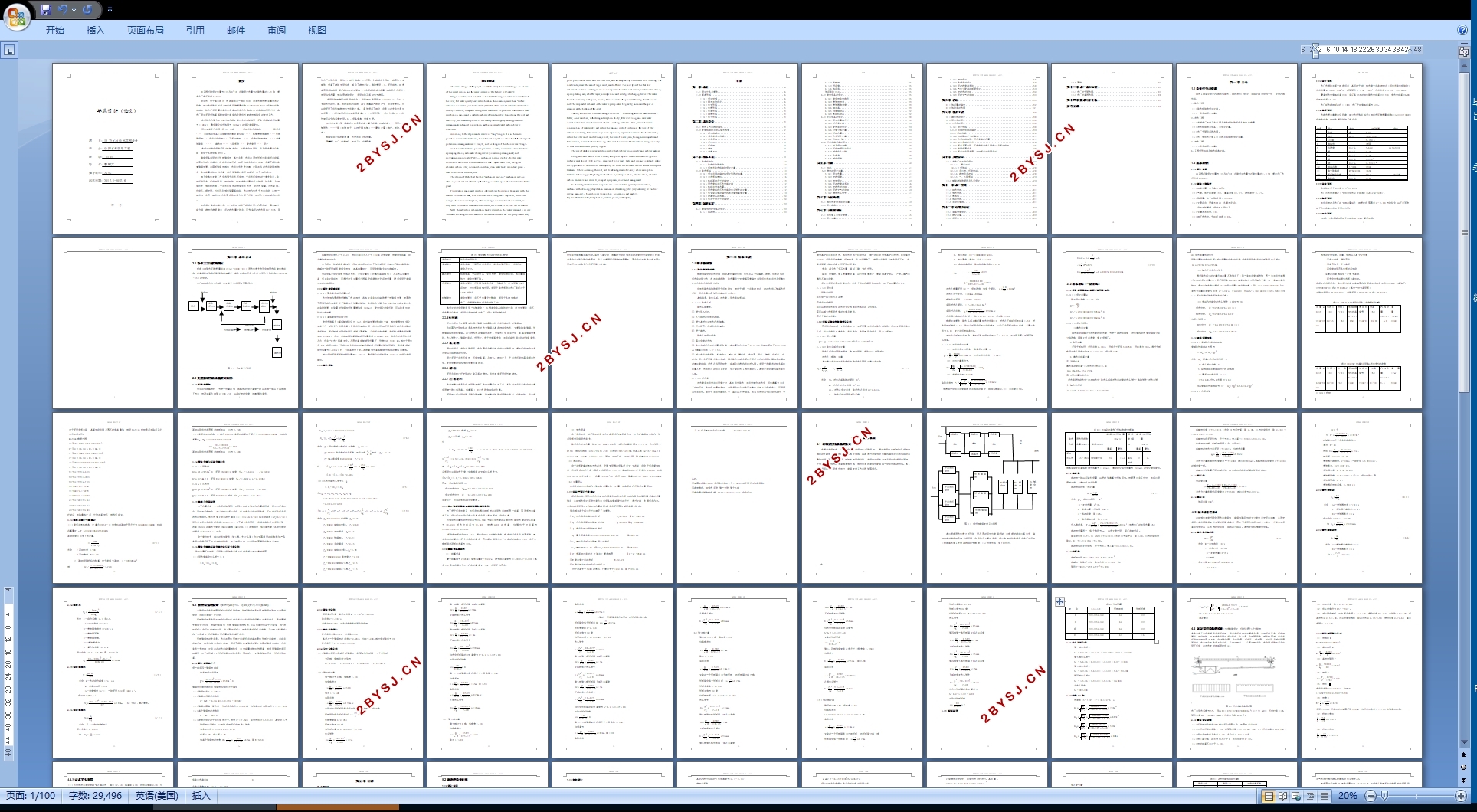

12万m3/d给水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书28000字,CAD图11张)
摘要
该工程近期设计水量为12万m3/d，远期设计水量为近期水量的1.6倍，要求出厂水压达到45mH2O。
设计水厂位于华东地区，水源取自某一地表河流，但是水源水质有富营养化现象，部分水质指标超过《地表水环境质量标准》（GB3838-2002）Ⅲ类水标准，故相较一般水厂须设置深度净水设备以达到出水指标。考虑到成本和可行性，本水厂设计采用投加高锰酸钾强化混凝和生物活性炭滤池相结合的处理工艺。
    参照在《微污染水源处理》中的实验结果，采取高锰酸钾投加量为1.0mg/L，聚合氯化铝投加量为 20mg/L的强化混凝配比。
    而水处理工艺流程大致为：水源 ---- 河岸式取水构筑物 ----  一级泵房  ----  自动加药设备（高锰酸钾和聚合氯化铝) ---- 机械搅拌澄清池 ----折板絮凝池----平流式沉淀池----石英砂滤池  ----  生物活性炭滤池  ----消毒加氯间  ----   清水池 ---- 二级泵房 ---- 配水管网 ---- 用户
    本设计的混合设施采用“机械混合”，机械混合效果好，且不受水量变化影响，适用于各种规格的水厂。
絮凝设备选用的是折板絮凝池，其优点是，水流在同波折板之间曲折流动或在异波折板之间缩放、流动且连续不断，以至形成众多的小涡旋，提高了颗粒碰撞絮凝效果。与隔板絮凝池相比，水流条件大大改善，亦即在总的水流能量消耗中，有效能量消耗比例提高，故所需絮凝时间可以缩短，池子体积减小。
接下来本水处理工艺中选择平流式沉淀池。平流式沉淀池的主要优点是：有效沉淀区大，沉淀效果好，造价较低，对处理水流量的适应性强。缺点是：占地面积大，排泥较困难。平流式沉淀池的池型呈长方形，由进水装置、出水装置、沉淀区、缓冲层、污泥区及排泥装置等组成。水在池内按水平方向流动，从池一端流入，从另一端流出。水中悬浮物在重力作用下沉淀，在进水处的底部设贮泥斗。
考虑到V型滤池其优点：1、较好地消除了滤料表层、内层泥球，具有截污能力强，滤池过滤周期长，反冲洗水量小特点。可节省反冲洗水量40～60%，降
低水厂自用水量，降低生产运行成本。2、不易产生滤料流失现象，滤层仅为微膨胀，提高了滤料使用寿命，减少了滤池补砂、换砂费用。3、采用粗粒、均质单层石英砂滤料，保证滤池冲洗效果和充分利用滤料排污容量，使滤后水水质好。
故用双排布置，按双层滤料设计，采用均粒石英砂作为滤料。
   利用活性炭滤料的强吸附能力（ 活性炭比表面积在 1000m 2 /g 左右 ），去除水中的色、嗅、味和有机污染物，减少消毒副产物的产生，获得优质水。所以我采用了活性炭滤池作为深度处理。 虽然提高了造价，但是它的优点也是比较明显1 、活性炭吸附技术处理程度高。2 、应用范围广，适应性强。3 、活性炭可再生和重复使用。4 、设备紧凑，管理方便。
    在污泥处理方面，简单说来就是是浓缩（重力浓缩、机械浓缩）——脱水（机械脱水）——干燥（自然晾干，各种干燥机械）——最终处置（堆肥、焚烧、填埋）。
消毒依旧采用液氯消毒，方便而且价格低廉。
关键词：水厂  富营养化  处理工艺  成本预算

ABSTRACT
The recent design of the project is 120000 m3/d, the forward design is 1.6 times of the recent design, and the water pressure of the factory is 45mH2O.
Design of water plant is located in the East China region, water from a surface of the river, but water quality have eutrophication phenomenon, more than "surface water environmental quality standard" (GB3838-2002) class III water standard water quality. Therefore, compared with general water shall be provided with depth of water purification equipment in order to achieve effluent indexes. Considering the cost and feasibility, the treatment process of the water plant design by adding potassium permanganate enhanced coagulation and biological activated carbon filter is combined.
According to the experimental results of Yang Yongfei et al in the micro pollution source water treatment, the enhanced coagulation ratio of with the dosage of potassium permanganate was 1.0mg/L, and the dosage of the chloride was 20mg/L..
And the water treatment process generally is: water, river water intake structure - a pumping station, automatic dosing device (potassium permanganate) and polyaluminium chloride (PAC) ---- mechanical stirring clarifier - folded plate flocculator, horizontal flow sedimentation tank - quartz sand filter, biological activated carbon filter, chlorine disinfection, clean water tank, secondary pump - water distribution network, user
The design of the hybrid facilities "mechanical mixing", mechanical mixing effect is good, and not affected by the change of water, applicable to all kinds of water plant.
Flocculation equipment selection is folded plate flocculator. Compared with the baffled flocculation tank, flow conditions have been greatly improved, in the total energy of the flow consumption, effective energy consumption ratio increased, so they want flocculation time can be shortened, the volume of the pool can be reduced.
Next, the advection sedimentation tank is selected in this water treatment process. The main advantages of the advection sedimentation basin are: the precipitation area,
good precipitation effect, and the lower cost, and the adaptability of the water flow is strong. The disadvantages are: the area of large, mud, mud difficult. The pool type of the flat flow sedimentation tank is rectangle, which is composed of a water inlet device, a water outlet device, a precipitating area, a buffer layer, a sludge zone and a sludge discharging device. The water flows horizontally in the pool, flowing from one end of the pool and flowing from the other end.The suspended sediment in the water is precipitated by gravity, and a mud hopper is arranged at the bottom of the inlet.
Taking into account of the advantages of V filter:  eliminating the filter material surface better, inner mud ball, with strong interception ability, filter cycle long, anti rinse water characteristics. Can save the amount of anti - washing water 40 ~ 60%, reduce the water consumption of waterworks, and reduce the running costs of production; the loss of filter material is not easy, filter layer only micro expansion, improve the service life of filter media, reduce the filter sand, sand exchange costs; the use of coarse grain, homogeneous quartz sand filter material, ensure the filter flushing effect and the full use of filter material sewage capacity, so that the filtered water quality is good.
The use of double row layout, designed by double filter, using quartz sand as filter material.
Using activated carbon filter is strong adsorption capacity of activated carbons (specific surface area at about 1000 m 2 / g), removal of color, smell, taste, and organic pollutants, reduce the by-products of disinfection, water quality. So I used the activated carbon filter as the depth of treatment. While increasing the cost, but its advantages are obvious, 1 active adsorption treatment technology of high degree of carbon. 2, wide application, adaptability. 3, activated carbon renewable and reuse. 4, compact equipment, convenient management.
In the sludge treatment area, simple to say is concentrated (gravity concentration, mechanical thickening), dehydration (mechanical dewatering) dry (dry naturally, all kinds of drying machine) -- final disposal (composting, incineration and landfill).
Key words: Water works; Eutrophication;treatment process;cost budgeting

1.2基本资料
1.2.1设计规模
本工程近期设计水量为12万m3/d，远期设计水量为近期水量的1.6倍，要求出厂水压达到45mH2O。
1.2.2城市自然状况
（1）地理位置：位于华东地区。
（2）气温：年平均温度16℃，最高温度38.2℃，最低温度-6.5℃。
（3）降雨量：年平均降雨量为983mm。
（4）主导风向：夏季东南风，冬季东北风。
 无自发性震源，强度在4级以下。
（5）土壤冰冻深度：1m。
（6）地下水水位：平均距地表3.8m。
1.2.3水文资料
水厂水源取自某一地表河流，其河岸平坦，枯水期主流离岸较远（河床式取水构筑物），河流流量Q为48～280m3/s，断面面积W为64～178m2，水流流速υ为0.8～1.5 m/s。
最高洪水位黄海标高28m，保证率95%的枯水期水位标高22.6 m，常水位标高24.8m，河床底标高14.2m。
水厂距水源地距离约1.1Km，水厂平均黄海标高为42m。


目录
第一章 总论     4
1.1设计任务及要求    4
1.2基本资料    4
1.2.1设计规模    4
1.2.2城市自然状况    4
1.2.3水文资料    5
1.2.4水质资料    5
1.2.5水温资料    6
1.1.6地质资料    6
1.2.7电力资料    6
第二章 总体设计    6
2.1净水工艺流程的确定    6
2.2处理构筑物及设备型式选择    7
2.2.1药剂溶解池    7
2.2.2强化混凝剂选择    7
2.2.3混合设备    8
       2.2.4反应池    9
2.2.5沉淀池    9
2.2.6滤池    9
2.2.7消毒方法    9
第三章 取水工程    9
3.1取水构筑物    10
3.1.1取水构筑物选型    10
3.1.2河床式取水构筑物设计计算    11
3.2取水泵站    13
3.2.1设计流量的确定和设计扬程的估算：    13
3.2.2初选泵和电机    14
3.2.3机组基础尺寸的确定    16
3.2.4吸水管路与压水管路计算    17
3.2.5机组与管道布置    17
3.2.6吸水管路和压水管路中水头损失的计算    17
3.2.7泵安装高度的确定和泵房筒体高度计算    19
3.2.8附属设备的选择    20
3.2.9泵房平面尺寸的确定    20
第四章 混凝沉淀    22
4.1 混凝剂投配设备的设计    22
4.1.1溶液池    23
4.1.2溶解池    24
4.1.3投药管    25
4.1.4加药间    25
加药间取25m2。    25
4.2 混合设备的设计    25
4.2.1混合池有效容积    25
4.2.2搅拌池转速    26
4.2.3搅拌器角速度    26
4.2.4轴功率    26
4.2.5所需轴功率    27
4.2.6电动机功率    27
4.3 反应设备的设计    28
4.3.1设计流量和尺寸    28
4.3.2进水管计算    29
4.3.3配水间的设计    29
4.3.4分室分格计算    29
4.3.5 折板布置    35
4.3.6水头损失计算    35
4.3.7校核GT值    35
4.4 沉淀澄清设备的设计    36
4.4.1规范设计参数    36
       4.4.2沉淀池面积与尺寸    37
4.4.3进水穿孔花墙    38
4.4.4出水渠    38
4.4.5排泥设施    39
第五章 过滤    40
5.1综述    41
    5.2滤池的设计计算    41
5.2.1设计水量    41
5.2.2冲洗强度    41
5.2.3池体设计    42
5.2.4反冲洗管渠系统    44
5.2.5冲洗水的供给    46
5.2.6反洗空气的供给    49
5.2.7滤池水头损失    51
第六章 污泥处理    51
6.1排泥水处理系统的计算    52
6.2设计参数    53
第七章 活性碳滤池    54
7.1活性炭工艺设计参数    55
7.2设计计算    55
7.2.1池体设计    55
7.2.2水封井的设计    56
7.2.3反冲洗管渠系统    58
7.2.4气水分配渠的断面设计    59
7.2.5冲洗水的供给    60
7.2.6反洗空气的供给    63
第八章 消毒    66
8.1加药量的确定    67
8.2加氯间的布置        67
第九章 输水工程    68
9.1清水池的设计    68
9.2吸水井的设计    68
9.3二泵房的设计    68
9.3.1设计资料    68
   9.3.2 流量和扬程的确定    69
   9.3.3泵的选择    70
9.3.4机组基础尺寸的确定    71
9.3.5水泵机组和吸、压水管路的布置    71
9.3.6 决定泵站的形式    74
9.3.7泵站范围内吸、压水管路的水头损失以及泵的校核    75
9.3.8选择附属设备    76
9.3.9泵站的平面布置，决定泵站的平面尺寸    77
第十章 其他设计    77
10.1净水厂的自动化设计    77
10.1.1  通讯主站    77
    10.1.2 投加站    78
10.1.3 反应池、沉淀池站    78
10.1.4 滤池及反冲站    78
10.1.5 一、二级泵站    79
10.2辅助建筑物面积及人员设计    79
第十一章 水厂管线    80
11.1给水管线    81
11.2排水管线    81
11.3电缆沟    81
11.4加药管线    81
11.5自用水管线    81
第十二章 道路及绿化    82
12.1道路宽度设计    82
12.2绿化布置    82
12.3照明    82
12.4围墙     82
第十三章 水厂总体布置    83
13.1水厂的平面布置    83
13.2水厂的高程布置    84
第十四章 技术经济分析    86
参考文献    88
