11万m3/d给水工程设计(含CAD图)
无需注册登录,支付后按照提示操作即可获取该资料.

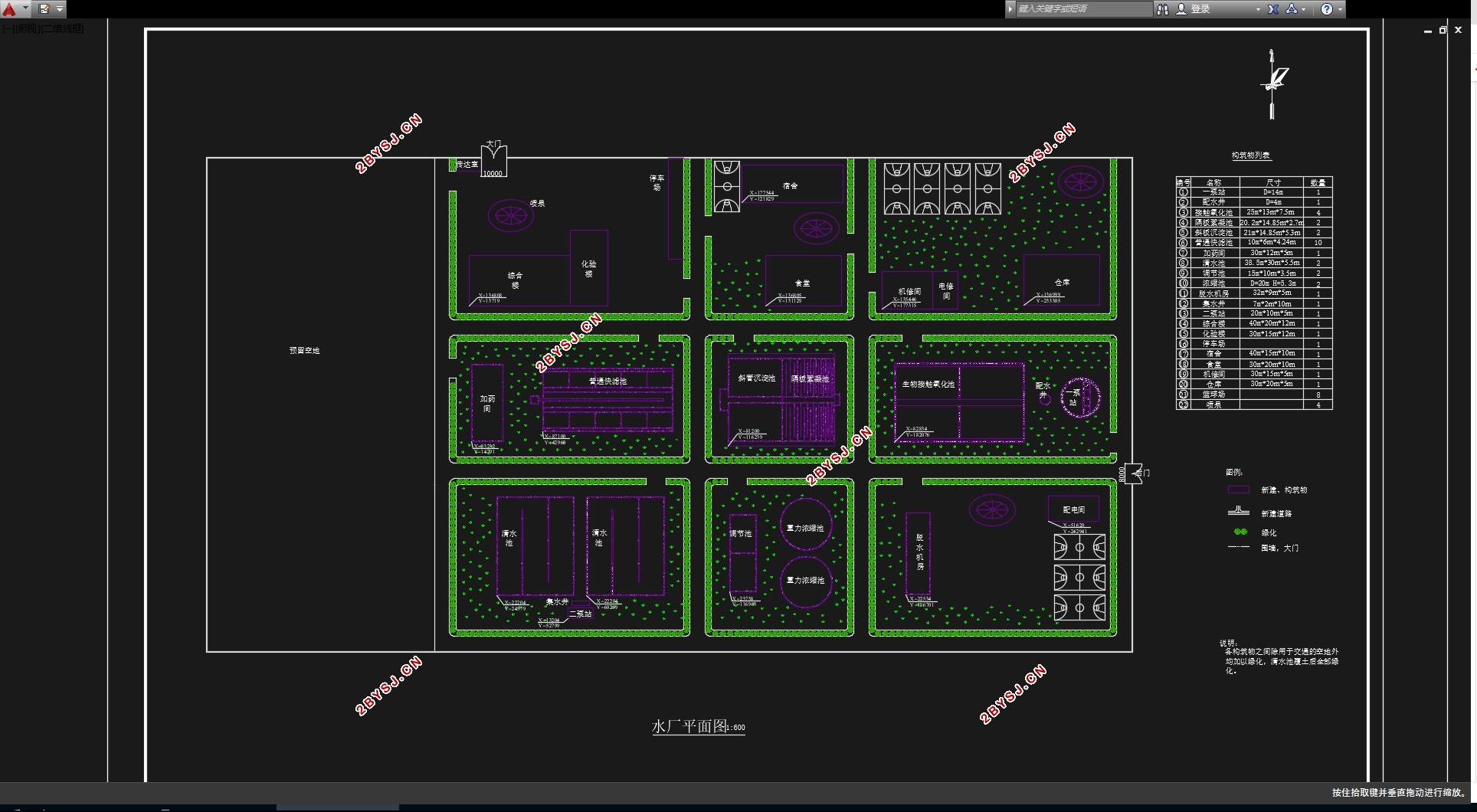

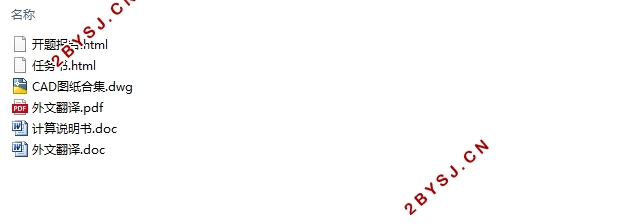

11万m3/d给水工程设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书19000字,CAD图9张)
摘要
本工程主要是完成一个水量11万m3/d的给水工程设计。给水水源水受到环境污染,水源水质有富营养化现象,氮磷的含量高。生物预处理运行费用低,对氮磷、有机物的去除效果好,所以该工程的给水处理流程会有别于传统的水处理工艺,在传统的给水处理工艺以外,在该工程中加入生物接触氧化预处理工艺。
水厂的主要工艺流程为生物接触氧化、混凝、沉淀、过滤、消毒。在该工程中,利用排泥水处理使得水厂自用水能够得到循环利用,提高水资源的利用效率,浓缩后的泥饼外运填埋。排泥水的主要处理工艺为调节、浓缩、脱水。
关键词:微污染;生物接触氧化;排泥水;循环利用
Abstract
This project is about to design a water supply plant.But the water resource is polluted,the content of nitrogen and phosphorus in the resource water is higher than the standard level.So,the process of the water treating is different from the traditional one.We chose biological contact oxidation process as the pretreatment,this treatment can dislodge the nitrogen and phosphorus in the water.
So the main process of the water treatment is biological contact oxidation;coagulation;sediment; filter and disinfect.The treatment of the sludge water is to reuse the water and the mud cake is used to embed.So the process of the treatment of the sludge water is regulate,concentrate and dehydration.
Key word:polluted;biological contact oxidation;sludge water;reuse
1.1 设计规模
本工程近期设计水量为11万m3/d,远期设计水量为近期水量的1.6倍,要求出厂水压达到46mH2O。
1.2 城市自然状况
1、地理位置:位于华东地区。
2、气温:年平均温度16℃,最高温度38.2℃,最低温度-6.5℃。
3、降雨量:年平均降雨量为983mm。
4、主导风向:夏季东南风,冬季东北风。
无自发性震源,强度在4级以下。
5、土壤冰冻深度:1m。
6、地下水水位:平均距地表3.8m。
1.3 水文及水质资料
1、水文资料:
水厂水源取自某一地表河流,其河岸平坦,枯水期主流离岸较远,河流流量Q为48~280m3/s,断面面积W为64~178m2,水流流速υ为0.8~1.5 m/s。
最高洪水位黄海标高32.5m,保证率95%的枯水期水位标高26.3 m,常水位标高29.5m,河床底标高20.2m。
水厂距水源地距离约1.25Km,水厂平均黄海标高为45m。
目录
摘要 3
第一章 设计原始资料 1
1.1 设计规模 1
1.2 城市自然状况 1
1.3 水文及水质资料 1
1.4设计任务 3
第二章 取水构筑物设计 4
2.1 取水构筑物形式选择 4
2.2 河床式取水构筑物设计计算 4
2.2.1 取水头部设计计算 4
2.2.2 进水管设计计算 6
2.2.3 集水井设计计算 7
第三章 一级泵房设计 9
3.1 设计流量和设计扬程的确定 9
3.1.1 设计流量Q 9
3.1.2 设计扬程H 9
3.1.3 水泵机组选择 10
3.1.4 确定电机 10
3.1.5 水泵机组的基础设计 11
3.1.6 吸水管路和压水管路设计计算 11
3.1.7 机组与管道布置 12
3.1.8 吸水管路与压水管路中水头损失的计算 12
3.1.9 泵安装高度的确定和泵房筒体高度计算 14
3.2 附属设备选择 14
第四章 水处理工艺设计与计算 16
4.1 工艺流程的确定 16
4.2 生物接触氧化处理 17
4.2.1 池容的确定 17
4.2.2 曝气强度的确定 18
4.2.3 曝气方式的选择 19
4.2.4 水温对处理效果的影响 19
4.3 混凝 20
4.3.1 混凝药剂的选用 20
4.3.2 药剂投加系统 22
4.3.3 混合设备 23
4.3.4 絮凝池 24
4.4 沉淀 28
4.4.1 池型选择 28
4.4.2 设计计算 28
4.5 过滤 32
4.6 消毒 37
4.7 清水池 39
第五章 二级泵房设计 42
5.1 水泵及电机的初步选择 42
5.1.1 二级泵站的组成及特点 42
5.1.2 泵站设计参数的确定 43
5.1.3 选择水泵 43
5.1.4 确定电机 44
4.1.5 水泵机组基础设计 44
5.2 吸水管路和压水管路设计计算 45
5.3 机组与管道布置 45
第六章 排泥水处理 46
6.1 处理系统组成 46
6.2 设计计算 46
6.2.1设计条件 47
6.2.2设计计算 47
第七章 设计总概算及制水成本 52
7.1 工程基建总投资 52
7.1.1 地表水取水工程 52
7.1.2 生物接触氧化池 52
7.1.3 絮凝沉淀池 53
7.1.4 普通快滤池 53
7.1.5 清水池 53
7.1.6 集水井 54
7.1.7 二泵站 54
7.1.8 加药间 54
7.1.9 调节池 55
7.1.10 重力浓缩池 55
7.1.11 脱水间 55
7.1.12输配水工程 55
7.1.13 固定资产投资 56
7.2 年经营费用与单位制水成本 56
7.2.1 年经营费用 56
7.2.2 年折算费用 57
7.2.3 单位制水成本 58
参考文献 59
