三跨四层3000平米某职工餐饮文娱中心设计(含建筑图结构图,施工组织)
无需注册登录,支付后按照提示操作即可获取该资料.

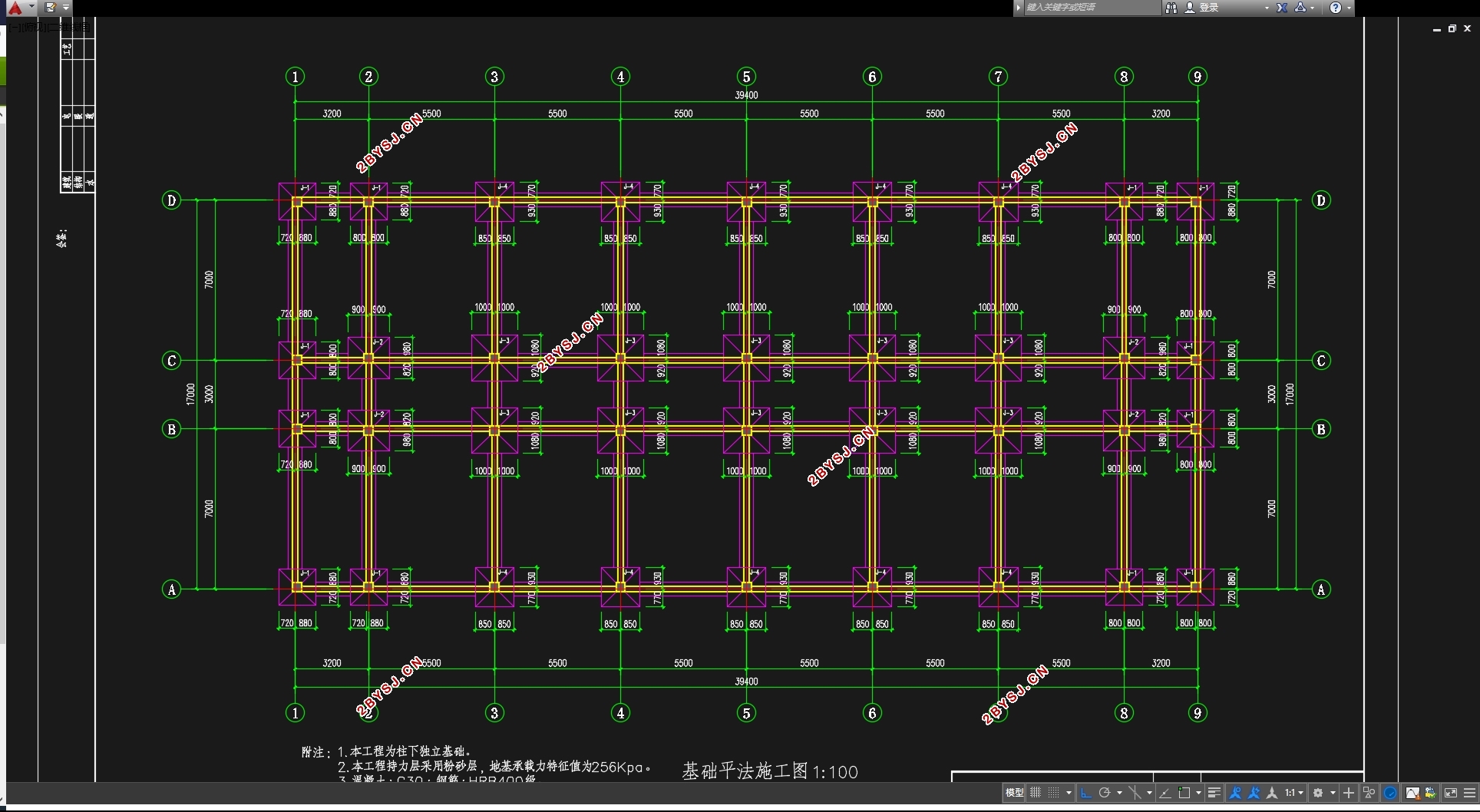

三跨四层3000平米某职工餐饮文娱中心设计(含建筑图结构图,施工组织)(任务书,开题报告,外文翻译,论文计算书10000字,施工组织16000字,CAD建筑图11张,CAD结构图11张,横道图)
摘要
本设计选取了⑥轴框架进行计算,计算书内容主要包括:构件尺寸的初步确定、框架的计算简图、荷载计算、框架在水平及竖向荷载作用下的内力分析、内力组合、梁柱截面设计、板设计、楼梯设计及基础设计。其中地震作用采用底部剪力法确定,水平荷载作用下的内力采用D值法计算,竖向荷载作用下的内力采用迭代法计算。内力组合考虑无地震作用效应组合和有地震作用效应组合两种情况。由于此框架属于三级框架,所以没有进行节点抗震设计,但是在梁柱截面设计时采用了“强柱弱梁”的设计原则。楼梯采用板式楼梯。基础采用柱下独立基础。
在设计过程中采用电算对手算结果进行校核,及时发现设计中的错误以及与电算不同的部分,找出原因。
关键词:框架结构,内力组合,截面设计,柱下独立基础
Abstract
This designchoose axis ⑥ frame calculate to load to go on,The content calculation include: defining magnitude of frame members and calculated sketch of frame, counting loads, calculating internal force of section underlying horizontal and vertical loads, combining internal force, designing section of beams and columns and plate and staircase, and design of the foundation. Horizontal earthquake load is calculated by equivalent base shear method, internal force is calculated underlying horizontal loads by D value method,internal force is calculated underlying vertical loads by iterative method. Earthquake is and not is considered in Combination of internal force. For this frame belonging to third class frame, not counting intersection of beams and columns, but this design obeys the design philosophy of “strong column and weak beam”. Staircase is plate-type. The foundation is independent foundation under column.
Hand computation is checked by computer in the course of counting, aiming to finding
error and analyzing reason.
Key words:Frame structure,Combination of internal force, Section design,Independent foundation under column
1.1.1工程概况
本工程为实际应用课题,地点在江苏省南京市,为中石油南京分公司职工餐饮文娱中心设计。建筑场地长宽约42m×18m,建筑面积约3000m2,为三跨四层钢筋混凝土规则框架,标准层层高3.6m,主要跨度6~7.5 m。建筑结构安全等级为二级,设计使用年限为50年。
1气象资料
基本风压值W0 = 0.40 kN/m2
基本雪压值S0 = 0.65 kN/ m2
2 水文地质资料
建筑场地天然地面绝对标高25 m。天然地面下厚0.55m左右为人工杂填土,地基承载力标准值fak=65KPa,Es=1.8MPa,;其下为1.25m粉质粘土,fak=200KPa,Es=5.8MPa,qsa=50KPa;然后为粉砂,厚7~10m,fak=256KPa,Es=11.5MPa,qsa=87KPa。地下水位位于地表下0.75m,无侵蚀性。
3 抗震设防烈度
(1)本工程为多层框架结构,建筑结构的安全等级为二级。
(2)拟建场地抗震设防烈度7度,设计基本地震加速度值为0.10g,设计地震分组为第一组,特征周期为0.35s。
(3)工程场地Ⅱ类。
(4)按“建筑工程抗震设防分类标准”,本工程为丙类建筑。
目录
摘要 Ⅰ
Abstract Ⅱ
第一章 工程概况 6
第二章 确定计算简图 8
2.1 结构布置 8
2.2 梁、柱截面尺寸的初步确定 9
2.3 楼板选择 10
2.4 材料强度等级 10
2.5 荷载取值 10
2.6 横向框架计算简图确定 10
第三章 框架内力计算 22
3.1 恒载作用下的框架内力 22
3.2活载作用下的框架内力 30
3.3 地震作用下横向框架的内力计算 49
第四章 框架内力组合 56
第五章 框架梁柱截面设计 61
第六章 楼梯结构计算设计 68
6.1梯段板计算 68
6.1.1荷载计算 ............................................................................................ 69
6.1.2截面设计 70
6.2休息平台板计算 70
6.2.1荷载计算 70
6.2.2截面设计 70
6.3 梯段梁TL1计算 71
6.3.2截面设计 72
第七章 现浇楼面板设计 73
7.1荷载计算 73
7.2配筋计算 76
第八章 基础设计 78
8.1 荷载计算 78
8.2确定基础底面积 79
8.2.1 A柱 79
8.2.2 B柱 80
8.3 抗震验算 80
8.4 地基变形验算 81
8.4.1荷载: 81
8.4.2 A柱中心点沉降差 82
8.4.3 (B-C)柱中心点沉降差 83
8.5基础结构设计 83
8.5.1荷载设计值 83
8.5.2 A柱 84
8.5.3(B-C)柱基 85
第九章 PKPM软件在框架结构设计中的应用 88
9.1 pkpm电算结果 88
9.1.1 电算图 88
9.2电算与手算结果比较分析 94
致谢…………………………………………………………………………………..95
目录
第一章工程概况及工程特点 1
1.1工程概况 1
1.1.1建筑概况 1
1.1.2结构概况 1
1.2工程特点 1
第二章 施工部署 3
2.1指导方针 3
2.2组织部署 3
2.3施工协调管理 5
2.4质量及工期目标 5
2.4.1质量目标 5
2.4.2工期目标 5
2.5先进工艺及新技术措施 5
2.6主要技术经济指标 6
2.6.1优良工程率 6
2.6.2劳动生产率指标 6
2.6.3安全指标 6
2.6.4机械设备完好率和利用率 6
第三章施工方案 7
3.1施工测量的控制 7
3.1.1工程平面控制 7
3.1.2工程高程控制 8
3.2施测中应注意的问题 8
3.3排水方案 9
3.4土方开挖工程 9
3.4.1土方开挖及基础施工进度计划 9
3.4.2施工人员及设备 10
3.5混凝土浇筑 10
3.5.1施工缝的留设 10
3.6模板工程 11
3.6.1柱模 11
3.6.2梁模 12
3.6.3楼梯模:楼梯底模采用18胶合板,梯踏、踢步模采用木模。 13
3.6.4独基支模 14
3.6.5模板支设的质量要求 14
3.6.6模板支设的质量控制措施 15
3.6.7模板的拆出 15
3.7钢筋工程 16
3.7.1钢筋接长方法: 16
3.7.2钢筋接头位置 16
3.7.3竖向电渣压力焊焊接工艺 16
3.7.4电渣压力焊接头 17
3.7.5水平窄间隙焊焊接工艺要求 17
3.7.6钢筋制作绑扎注意以下几个环节 18
3.8混凝土工程 19
3.8.1施工准备: 19
3.8.2流水段划分、工艺流程 19
3.8.3施工方法 19
3.8.4混凝土的养护及拆模 20
3.9砌体工程 21
3.9.1施工工艺: 21
3.9.2砌筑工艺与具体要求: 21
3.10施工要点与构造柱措施 23
3.11脚手架工程 24
3.12屋面工程 25
3.12.1施工准备 25
3.12.2作业条件 26
3.12.3操作工艺 26
3.12.4成品保护 28
3.13门窗安装工程 28
第四章施工进度计划(横道图) 29
第五章资源需求计划 30
第六章施工准备工作计划 31
6.1主要材料计划表 31
6.2主要周转材料需要计划 32
6.3材料、机具、设备供应保证的应急措施 33
6.4基础与主体施工阶段主要机械需用计划 34
6.5装修装饰阶段 35
6.6劳动力安排计划 35
第七章施工总平面布置图 35
第八章施工技术措施 36
8.1技术保证措施 36
8.2原材料质量保证措施 36
8.3计量保证措施 36
8.4施工保证措施 37
