四层7200平米连云港某高校综合教学楼设计(含建筑结构图,施工组织)

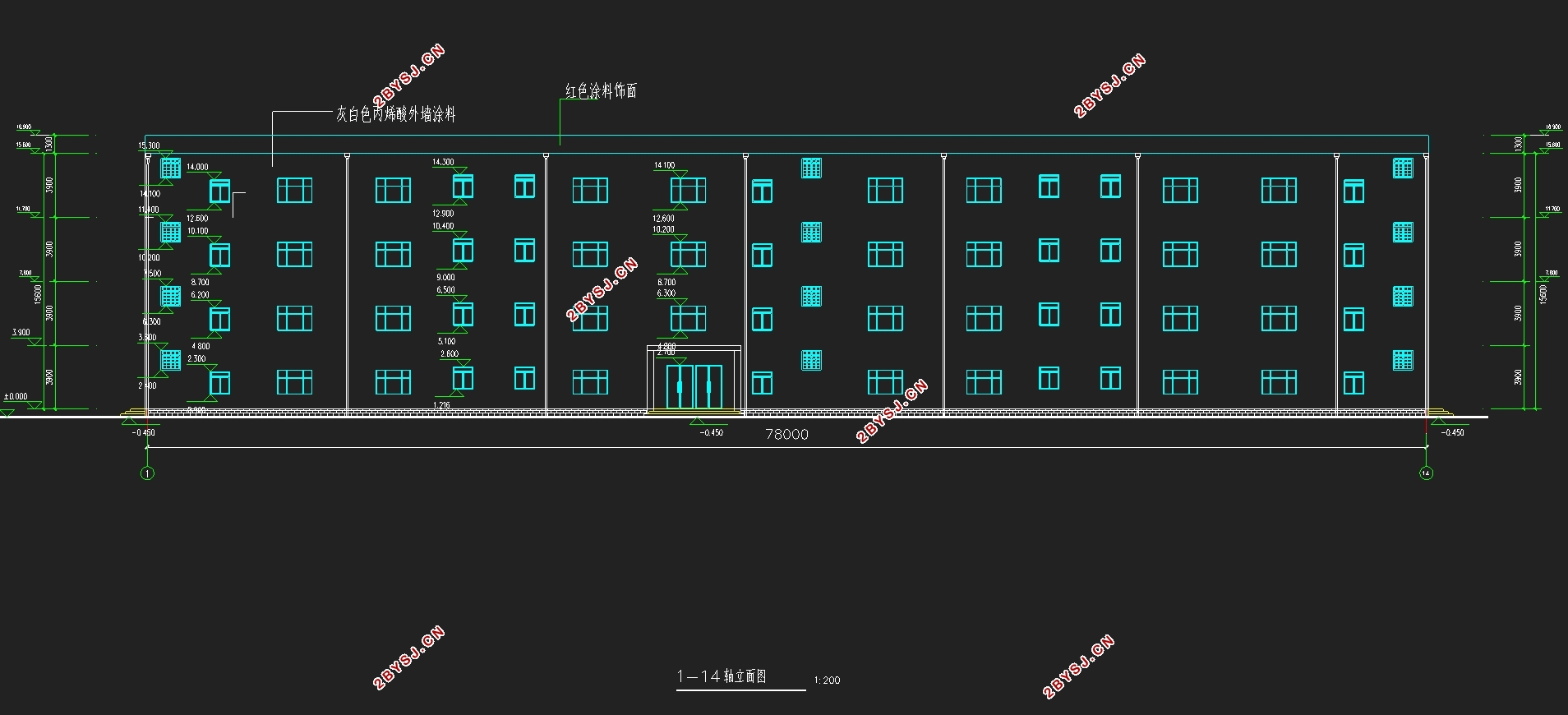

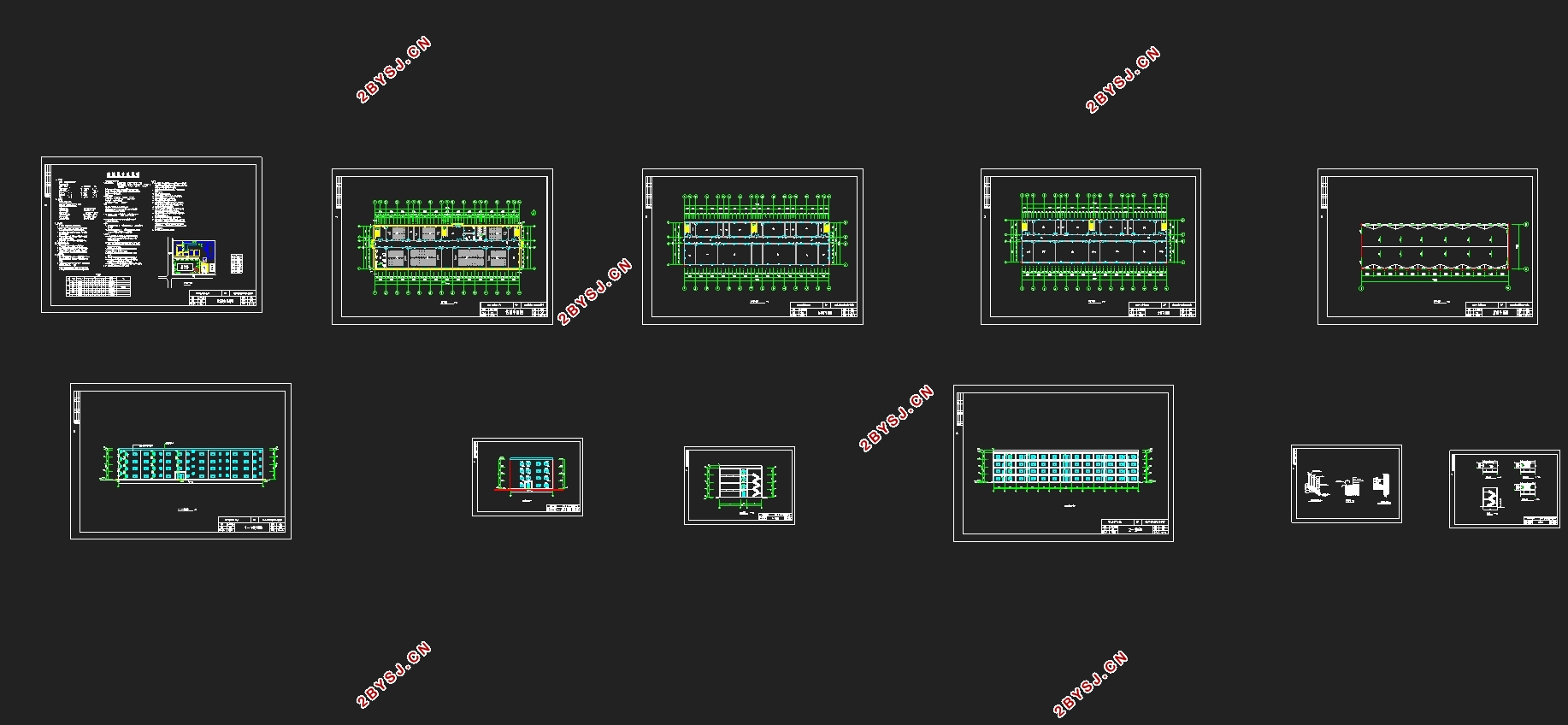

四层7200平米连云港某高校综合教学楼设计(含建筑结构图,施工组织)(任务书,开题报告,外文翻译,设计计算书10000字,施工组织设计20000字,天正CAD建筑图10张,天正CAD结构图11张)
摘要
本毕业设计题目是某高校综合教学楼，结构体系为四层钢筋混凝土框架结构，层高均为3.9m，建筑面积约为7200平方米。
本设计选取了⑥轴框架进行计算，计算书内容主要包括：构件尺寸的初步确定算简图、荷载计算、框架在水平及竖向荷载作用下的内力分析、内力组合、梁柱截面设计、板设计、楼梯设计及基础设计。其中地震作用采用底部剪力法确定，水平荷载作用下的内力采用D 值法计算，竖向荷载作用下的内力采用迭代法计算。内力组合考虑无地震作用效应组合和有地震作用效应组合两种情况。由于此框架属于三级框架，所以没有进行节点抗震设计、框架设计，但是在梁柱截面设计时采用了“强柱弱梁”的设计原则。楼梯采用板式楼梯。基础采用柱下独立基础。
在设计过程中采用电算对手算结果进行校核，及时发现设计中的错误以及与电算
不同的部分，找出原因。
关键词：框架结构，内力组合，截面设计，柱下独立基础
关键词：
框架结构    内力分析   抗震等级     混凝土强度     荷载效应

Abstract
The theme of this graduation design is a comprehensive teaching building of a university，the structure system is a four stories reinforced concrete framework, the height of all floor is 3.9m,the total building area is 7200
.This design choose axis ⑥ frame calculate to load to go on,The content calculation include: defining magnitude of frame members and calculated sketch of frame, counting loads,calculating internal force of section underlying horizontal and vertical loads, combining internal force, designing section of beams and columns and plate and staircase, and design of the foundation. Horizontal earthquake load is calculated by equivalent base shear method,internal force is calculated underlying horizontal loads by D value method，internal force is calculated underlying vertical loads by iterative method. Earthquake is and not is considered in Combination of internal force. For this frame belonging to third class frame, not counting intersection of beams and columns, but this design obeys the design philosophy of “strong column and weak beam”. Staircase is plate-type. The foundation is independent foundation under column.
Hand computation is checked by computer in the course of counting, aiming to finding error and analyzing reason.
Key words：Frame structure，Combination of internal force, Section design，Independent foundation under column

工程概况
本毕业设计题目为实际工程应用课题，为某医科大学连云港校区综合教学楼，3跨钢筋混凝土框架结构，建筑平面长宽约78m×24m。建筑结构安全等级为二级，设计使用年限为50年；地基基础设计等级为丙级；建筑抗震设防类别为丙类，抗震设防烈度为7 度(基本地震加速度为 0.10 g)
1．3、工程地质资料
根据地质勘察报告，本工程所处地段场地类别为Ⅱ类，场地内未见严重不良地质现象，无其它特殊性岩土。拟建场地属稳定场地，地质条件适宜本工程建设。本工程采用浅基础方案，基础形式采用柱下独立基础，选择第2层(含粘性土砾砂)作为持力层，承载力特征值为280KPa。不考虑地下水的影响。
1．4、气象资料
基本`风压：0.55kN/m2
基本雪压：0.4kN/m2


目录
摘要…………………………………………………….. …..1
目录……………………………………………………….…3
第一章    设计资料..............................................5
   1.1  设计依据...............................................5
1.2  工程概况………………………………………..........5
1.3  工程地质资料况…………………………….……….5
1.4  气象资料……………………………….…………….5
第二章  确定计算简图………………………….……………6
   2.1  结构选型和布置……………………….…………….6
2.2  梁截面尺寸确定………………………….………….6
2.3  柱截面尺寸确定……………………….…………….7
2.4  楼板选择………………………………….………….7
2.5  材料强度等级………………………….…………….7
第三章  荷载计算………………………………….…………..8
   3.1  横向框架计算简图确定………………….………….8
    3.2 屋面横梁竖向线荷载标准值……………….………...9
3.3楼面横梁竖向线荷载标准值………………….……....11
3.4屋面框架节点集中荷载标准值……………….………12
3.5楼面框架节点集中荷载标准值…………….…………13
3.6 风荷载……………………………………….………...15
3.7 地震作用…………………………………….………...16
第四章  框架内力计算……………………………….……….23
4.1 恒载作用下内力计算……………………….………..23
4.2 活载作用下内力计算………………………………...33
4.3 风荷载作用下内力计算……………………………...38
4.4 地震荷载作用下内力计算…………………………...43
第五章  框架内力组合………………………………………..53
第六章  框架梁柱截面设计…………………………………..59
第七章  楼梯结构计算设计…………………………………..66
    7.1  梯段板计算………………………………………….66
7.2  休息平台板计……………………………………….67
7.3  梯段梁计算………………………………………….68
第八章  现浇楼面板设计…………………………….……….69
8．1荷载计……………………………………………….69
8.2 配筋计算……………………………………………..71
第九章 基础设计
9.1 荷载计算……………………………………………..73
9.2确定基础底积………………………………………...74
9.3 抗震验算……………………………………………..77
9.基础结构设计…………………………………………...78
附录…………………………………………………….……….85

目    录
引言    3
第一章 施工概况    4
1.1 工程概况    4
1.2 项目概况    4
第二章 施工方案及方法    5
2.1 测量放线    5
2.2 土方开挖    7
2.3 垫层施工    8
2.4 基础工程    9
  2.5 脚手架搭设    12
  2.6 主体工程    15
     2.6.1 模板工程    15
     2.6.2 钢筋工程    16
2.6.3 混凝土工程    18
2.6.4 砌体工程    20
2.6.5 屋面工程    22
  2.7 装修工程    23
2.7.1 抹灰工程    23
2.7.2 楼地面工程    24
2.7.1 铝合金门窗施工    25
第三章 施工进度计划 （详见附图）    26
第四章 资源需求计划    27
第五章 施工准备工作计划    29
5.1 技术准备    29
5.2 施工现场准备    29
5.3 资源准备    29
第六章 施工总平面布置（见附图）    31
第七章 施工技术措施    32
  7.1 质量保证技术措施    32
  7.2 安全技术措施    33
  7.3 季节性施工措施    34
参考文献    35
致谢    36
