五层4554平米江苏句容某电子科技园厂房设计(含建筑图结构图)

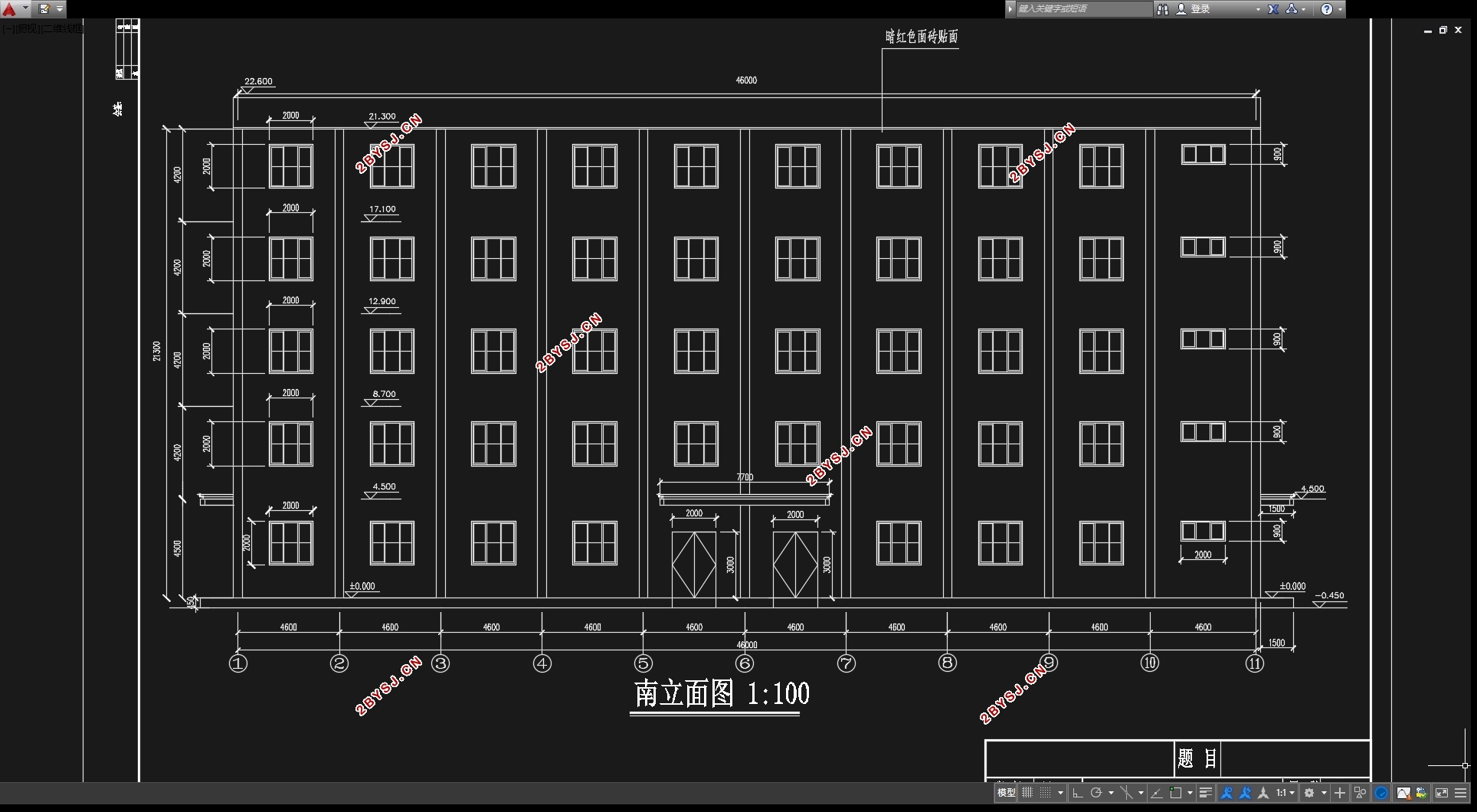

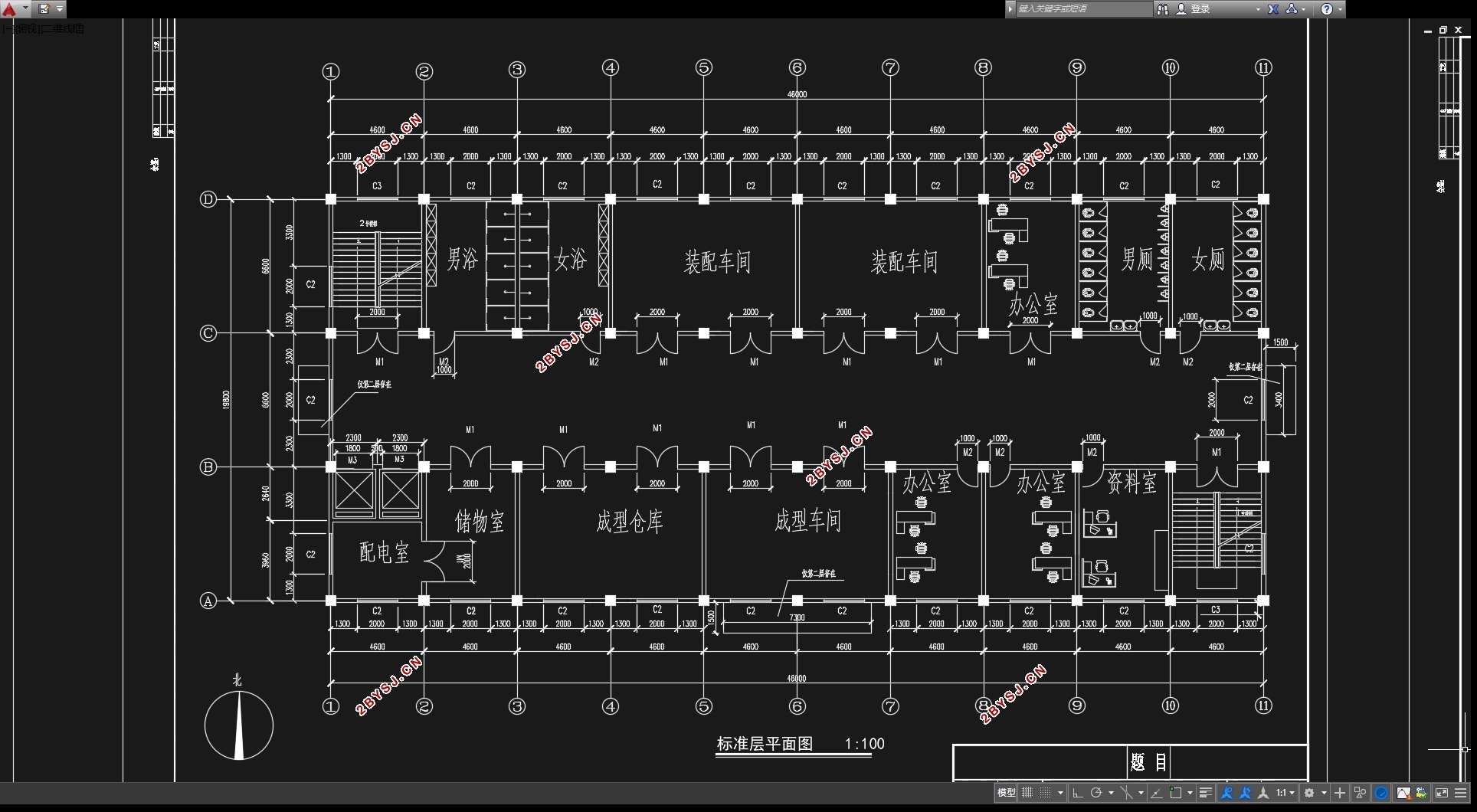

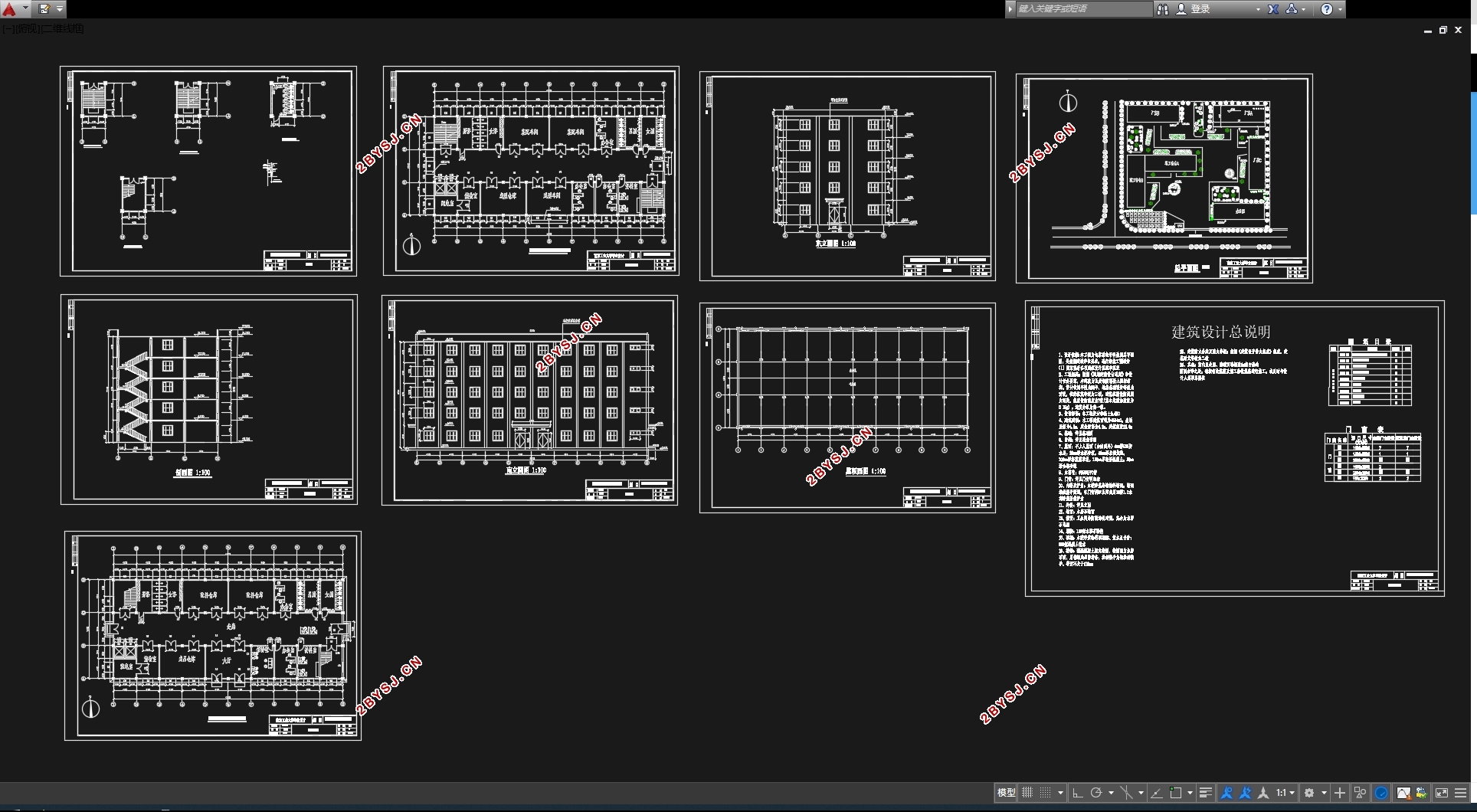

五层4554平米江苏句容某电子科技园厂房设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书11700字,CAD建筑图8张,CAD结构图9张)
摘  要
本工程为句容某电子科技园厂房，总建筑面积4554m2，其合理设计使用年限为50年。本计算书是设计其中的厂房，采用钢筋混凝土框架结构设计体系，方案为3跨五层对称结构（6.6 m+6.6m+6.6 m），每层纵向布置10个4.6m的开间，设计层高底层为4.2m,2-5层为4.2m。
本工程结构设计采用多层钢筋混凝土框架结构，基本步骤为：结构计算简图的确定；荷载计算；内力分析；内力组合；梁、柱截面配筋、板的设计、楼梯的设计、基础的设计以及结构施工图的绘制等。其中，内力计算考虑以下四种荷载作用，即恒荷载、活荷载、风荷载以及地震作用；柱、板的设计采用弹性理论；梁的设计采用塑性理论；楼梯选用板式楼梯；基础选用十字交叉条形基础。在进行截面抗震设计时，遵循了强剪弱弯，强柱弱梁，强节点弱构件的设计原则，且满足构造要求。
关键词:框架结构；地震作用；内力；设计；配筋

ABSTRACT
This project is a Jurong Electronic Science and Technology Park building, a total construction area of 4554m2, the design life of 50 years. This book is the plant design, the system design of reinforced concrete frame structure, program for the 3 span five storey symmetric structure (6.6 m+6.6m+6.6 m), each layer of vertical arrangement of 10 4.6m width, height floor design for 4.2m, 2-5 for 4.2m.
The design of engineering structures using multi-storey reinforced concrete frame structure, the basic steps are as follows: the structure calculation diagram load calculation; determination; stress analysis; combination of internal forces; beam, column reinforcement, board design, stair design, foundation design and construction drawing etc.. Among them, the internal force calculation to consider the following four types of loads, namely, constant load, live load, wind load and earthquake action; design of columns, plate with elastic theory; beam design uses plastic theory; stairs plate stairs based selection; selection of grillage foundation. Seismic design in cross section, following a strong shear weak bending, strong column and weak beam, strong node weak component design principles, and to meet the construction requirements.
Keywords: frame structure; seismic design; reinforcement; internal force

设计资料
本设计为三跨五层的钢筋混凝土框架结构，主要设计资料如下：
1.1 设计标高
室内设计标高±0.000，室内外高差450 。
1.2 气象资料
基本风压：0.4kN/mm ；主导风向：冬季：西北，夏季：东南。
1.3 工程地质与水文地质资料
地基承载力特征值fak=240 kPa，土层类型为粉质粘土，Ⅱ类建筑场地。地下水位埋深为3.0～4.0 m，年变幅约1.0 m，地下水无侵蚀性。
1.4 抗震烈度
抗震设防烈度为7度，地震分组为第一组，二级抗震要求。
1.5 活荷载
屋面活荷载：0.7  / ；
走廊、楼梯活荷载：3.5  / ，其它楼面活荷载：5  / 。
1.6 所用材料
混凝土C30: fc=14.3N/mm2，ft=1.43N/mm2；
HPB300级钢筋:fy=270N/mm2； HRB400级钢筋: fy=360N/mm2。


目录
第一章  设计资料    1
1.1 设计标高    1
1.2 气象资料    1
1.3 工程地质与水文地质资料    1
1.4 抗震烈度    1
1.5 活荷载    1
1.6 所用材料    1
第二章  结构布置及计算简图    2
2.1 结构布置    2
2.2  确定计算简图    2
2.3梁、柱截面尺寸    2
2.4材料强度等级    3
第三章  荷载计算    4
3.1屋面横梁竖向线荷载标准值    4
3.2楼面横梁竖向线荷载标准值    5
3.3屋面框架节点集中荷载标准值    6
3.4楼面框架节点集中荷载标准值    7
3.5风荷载    9
3.6地震作用    10
3.6.1建筑物总重力荷载代表值Gi的计算    10
3.6.2地震作用计算：    11
第四章  框架内力计算    17
4．1恒载作用下的框架内力    17
4.1.1弯矩分配系数    17
4.1.2杆件固端弯矩    18
4.1.3节点不平衡弯矩    20
4.1.4内力计算    20
4.2活载作用下的框架内力    25
4.2.1梁固端弯矩：    25
4.4.2.本工程考虑四种最不利组合。    25
4.4.3.各节点不平衡弯矩：    25
4.4.4内力计算：    28
4.3风荷载作用下的位移、内力计算    43
4.4地震作用下横向框架的内力计算    49
4.4.1  0.5（雪+活）重力荷载作用下横向框架的内力计算    49
4.4.2地震作用下横向框架的内力计算    55
第五章  框架内力组合    55
见附图    55
第六章  框架梁柱截面设计    55
见附图    55
第七章    楼梯结构计算设计    60
7.1梯段板计算    61
7.1.1.荷载计算    61
7.1.2.内力计算    61
7.2休息平台板计算    62
7.2.1荷载计算    62
7.2.2内力计算    62
7.3梯段梁TL1计算    63
7.3.1.荷载计算    63
7.3.2.内力计算    63
7.3.3配筋计算    63
第八章  现浇楼面板设计    66
8.1求支座中点最大弯矩    66
8.2 A区格    68
8.2.1求跨内最大弯矩MX（A），My（A）    68
8.2.2求支座中点固端弯矩MX（A），My（A）    68
8.3 B区格    69
8.3.1求跨内最大弯矩MX（B），My（B）    70
8.3.2求支座中点固端弯矩MX（B），My（B）    71
8.4 C区格    71
8.4.1求跨内最大弯矩MX（C），My（C）    72
8.4.2求支座中点固端弯矩MX（C），My（C）    73
8.5 D区格    73
8.5.1求跨内最大弯矩MX（D），My（D）    74
8.5.2.求支座中点固端弯矩MX（D），My（D）    75
第九章  基础设计    77
9.1荷载计算    77
9.2确定基础底面积    78
9.2.1  A柱：    79
9.2.2  B柱    80
9.3基础结构设计（混凝土选用C30）    83
9.3.1荷载设计值    83
9.3.2  A柱：    84
9.3.3（B-C)柱    85
第十章  PKPM软件在框架结构设计中的应用    86
10.1软件分析结果展示    86
  10.2软件分析结果与手算结果分析比较    96
