五层3800平米江苏高淳某公司食堂招待所设计(含建筑图结构图)

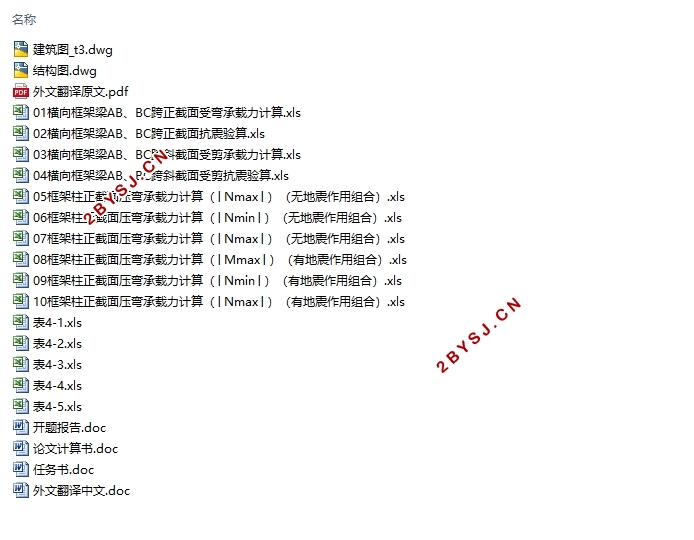

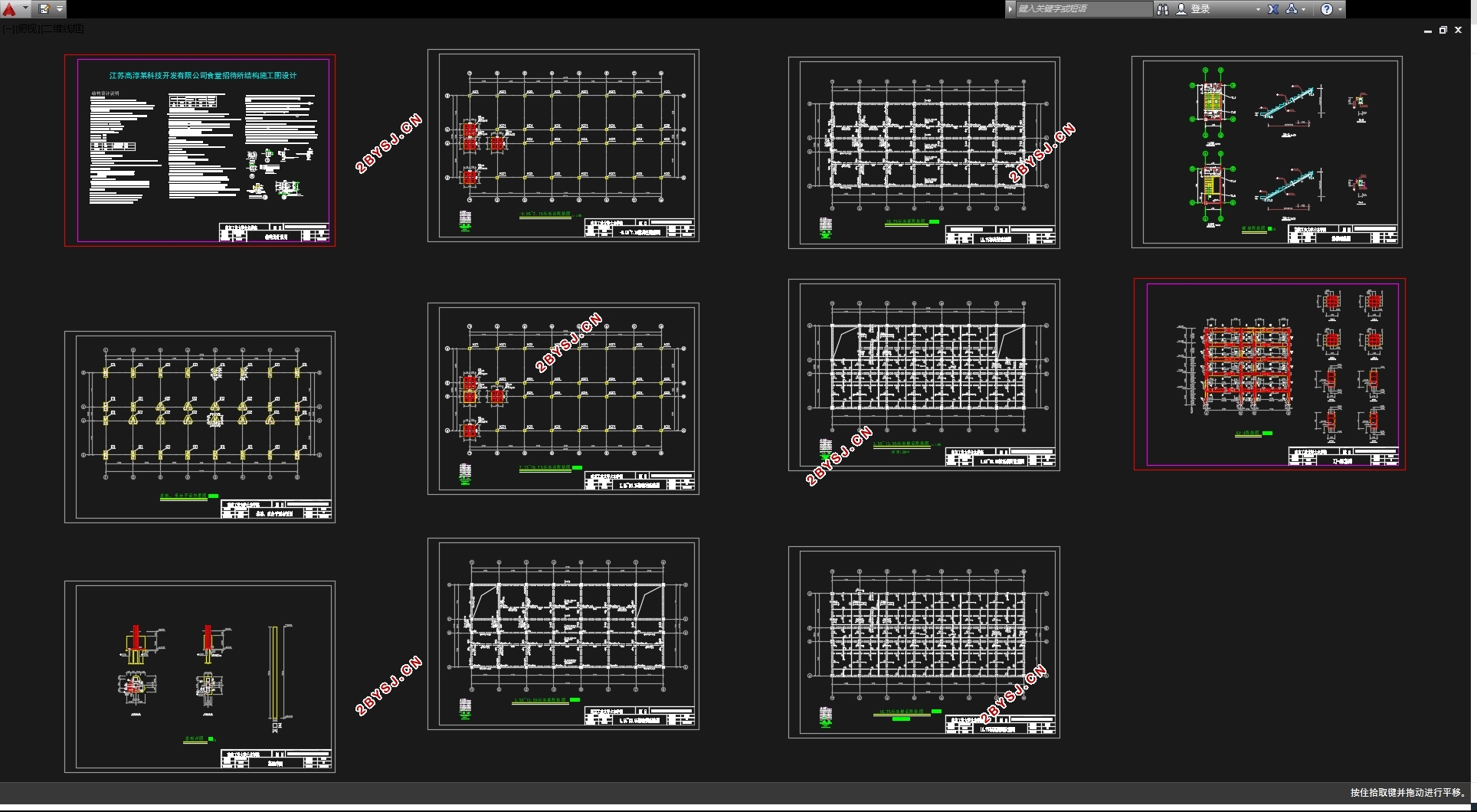

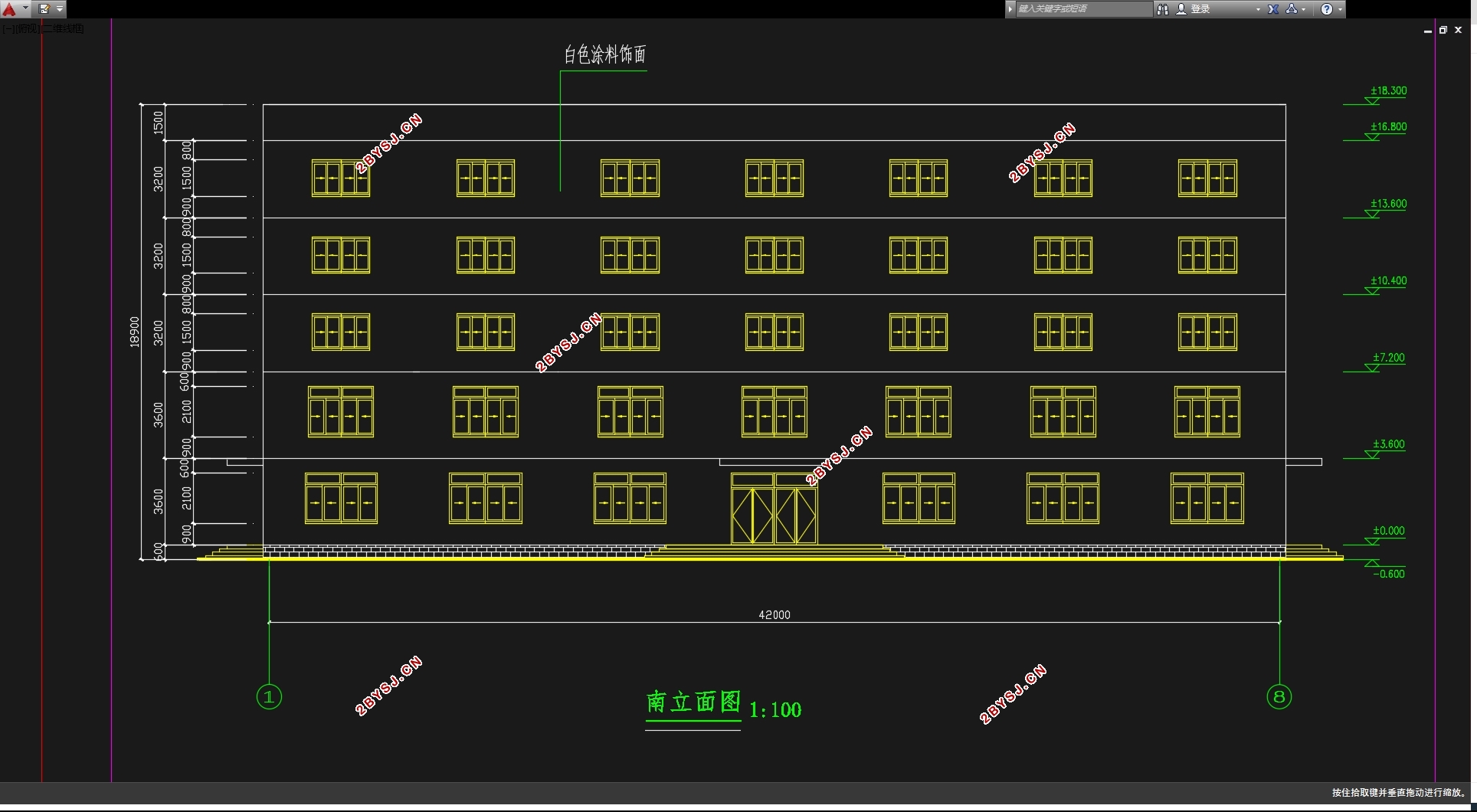

五层3800平米江苏高淳某公司食堂招待所设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书13000字,CAD建筑图12张,CAD结构图10张)
摘要
毕业设计是专业课教学的综合实践性教学环节，是对大学四年来所学内容的复习和巩固。本设计主要是进行了结构方案中横向框架4轴框架的设计。在确定框架布局之后，进行了层间荷载代表值的计算，利用顶点位移法求出自震周期下的结构弯矩、剪力、以及轴力。然后计算竖向荷载，包括恒载、活载和雪载，在这些荷载作用下结构的内力，找出最不利的组合，然后选出最安全的计算结果配筋并绘图。此外还进行了室内楼梯、楼盖以及基础的设计，并将手算结果与电算结果进行校核、分析。
关键词：建筑设计 框架结构 钢筋混凝土 PKPM

Abstract
Graduation design is a comprehensive practical teaching of specialized course teaching, the contents of the review for four years. This design is mainly the design of transverse frame structure scheme of axis4  framework. In determining the distribution framework, the weight of each floor is calculated, using the vertex from the displacement method for moment, shear, and the earthquake cycle under axial force. Then calculate vertical load, including dead load, live load and snow load, internal forces in the structure of these loads, find the most unfavorable combination, and then select the calculation results the most secure and reinforcement drawings. In addition to the interior design of the stairs, floor and foundation, and will hand count the results of computer check, analysis results.
Keywords
Architectural design  Frames structure   Reinforced concrete   PKPM

1.1工程概况及设计资料
1.1.1工程概况
本课题名称为：江苏高淳某科技开发有限公司食堂招待所设计。工程地点位于南京市高淳区芜太公路东侧、荆山路南侧的近高陶路。该楼拟建5层，采用钢筋混凝土框架结构，建筑功能要求满足公司职工就餐、外来人员餐饮、住宿等需要。建筑平面尺寸：长×宽为42×18m，建筑高度18.9m，总建筑面积约3800m2。平面轴线尺寸、柱网尺寸及各楼层层高分配由建筑设计确定。
1.1.2设计资料
 1、气象资料
    1）基本风压
2）基本雪压值
 2、水文地质资料
  （1）场地条件：场地已推平，地形较平坦，各钻孔孔口最大高差1.73米。拟建场地地貌单元为丘陵地貌。经勘察揭示，在勘探深度范围内地基土层自上而下可分为五大层：
1）层素填土，结构松散，以耕植图为主，含少量碎石、砖块，局部见腐植质。场区普遍分布；
2）层粉质粘土，场区局部缺失此层；密卵石，该土层本次钻探未钻穿。
3）层粉质粘土～粘土，土质不均匀，含有少量铁锰质氧化结核粒及少量青灰色高岭土团块。场区普遍分布；
4）层残积土，湿，可塑状态，以土状为主，夹少量砾石，局部为砂土状，混合状，土切面较粗糙，浸水易软化；
    5）报告层风化泥质粉砂岩，成碎块状，标准贯入实测击数大于50击。该层未穿透。
  （2）基础型式及持力层：本工程采用桩基础，基础持力层位于第五层，地基承载力特征值fak=260kPa。
  （3）场地地下水位在地面下0.7～2.30m，地下水及地基土对砼及砼中的钢筋无腐蚀性。
  （4）建筑场地类别：本场地为不液化场地，地类别为Ⅱ类。
  3、抗震设防烈度
 本工程抗震设防烈度 7度，设计基本地震加速度值为0.10g，设计地震分组为第一组。
