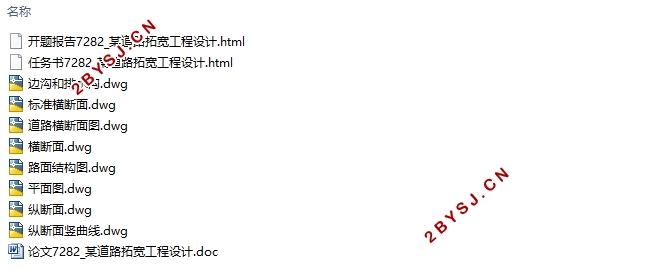

路段全长4200.92m常武一级公路拓宽设计(含CAD图)(任务书,开题报告,论文说明书18000字,CAD图8张)
摘   要
本设计为常武一级公路E段设计，该区属江苏省常州市，此地区地形属于平原区。路段全长4200.92m，拟为平原区的一级公路，共设有2个平曲线，在所有圆曲线处均设缓和曲线。第一个弯道设有缓和曲线，缓和曲线长度200米，圆曲线半径2300米。第二个弯道也设有缓和曲线，长度为300米，圆曲线半径2800米。根据规范，第一和第二个圆曲线只设超高。整个路段共设有三个竖曲线，第一段竖曲线坡度分别为-0.50%和0.49%，半径设为15000米, 第二段竖曲线坡度分别为0.49%和-0.50%，半径设为15000米, 第三段竖曲线坡度分别为-0.50 %和0.51%，半径设为15000米。路拱采用双向坡面，坡度值采用2%。路段路面设定沥青路面。
关键字：一级公路  平原地区  沥青路面

ABSTRACT
My design is a design for first class highway of changwu area of Jiangsu in our country, which is in changzhou city,Jiangsu Province , this regional topography is plain. The total length  of the first class highway is 4000m ,  it was designed by the firstclass road in plain, there are 2 curves altogether, have  ease curves in all curve places . The first curved way relaxes the ease curve,  the length is 200 meters, the radius of curve is 2300 meters. The second curved way relaxes the ease curve too, the length is 300 meters, the radius of  curve is 2800meters. According to the criterion, the first and second curve only has the hyperlenth. There is three vertical curve altogether in the whole highway section ,the first slope of the vertical curve is -0.50% and 0.49% respectively, the radius is set as 15000 meters.The second is 0.49% and -0.50% respectively, the radius is also set as 15000 meters.The last is -0.50% and 0.51% respectively, the radius is set as 15000 meters. The way is joined and adopted two-wayly and domatically, slope value adopts 2%. The highway section road surface establishes onle one kinds of schemes, just  the asphalt road surface .
Key word: first class highway;plain; asphalt surface;

1.1 设计说明书
1.1.1 工程概况
本设计公路主要是沟通城市与县城之间的一条主干公路,原本为双向二车道，因为无法满足现有交通量，从而拓宽为双向4车道。此公路修成后将为沿线工农业服务，承担沿线政治、文化、物资交流的任务。本次施工范围长是4200m。
全线共划分为二个合同段，本设计为第一合同段K0+000～K4+000的初步设计，设计标准为双向四车道一级公路，设计行车速度80Km/h，路基标准宽24.5m，设计荷载为：汽车—20级，挂车—100级。路段地势平坦，自西南向东北略呈倾斜，自然坡度较小。设计年限为15年。
1.2 地质概况
1.2.1 地形地貌
常州属长江三角洲平原，境内河网密布，地势平坦，自西南向东北略呈倾斜，自然坡度较小。地面高程多在2.0~2.8米之间，平均为2.4米。东部为低洼圩区连接原道路，中部为半高田地区，西为高田地区。
