团山隧道开挖爆破设计(含CAD图)

团山隧道开挖爆破设计(含CAD图)(任务书,开题报告,论文说明书11000字,CAD图纸5张)
        摘   要
本设计主要进行了东湖团山隧道暗挖部分的爆破设计。首先根据设计要求确定隧道断面形状、大小，然后再分析大、小团山的地质条件，对比开挖施工方案，确定不同等级围岩的最佳开挖方案。最后针对不同围岩的开挖方案，提出不同的爆破方案。在每一个爆破方案的设计中，通过查阅爆破标准以及参考以往类似爆破案例，确定不同等级围岩的炸药单耗，并计算出每个炮孔的炸药量和整个断面的炸药量。根据炮眼间距的选取，布置各类炮眼在断面的具体位置，结合计算数据整理出最终设计参数。根据炮孔位置设计出不同断面的爆破网络图，并选取合适的延期方案。在设计的最后，对易爆安全问题作出重要计算说明，完成整篇设计。
关键词：隧道爆破；光面爆破；毫秒延期爆破；短台阶开挖法；台阶分部开挖法

           Abstract
This design mainly carries on the blasting design of the Subsurface Excavation part of the East Lake Tuanshan mountain tunnel.According to the design requirements to determine the shape of the tunnel section and size of the tunnel.And then analyze the geological conditions of the large and small Tuanshan mountain.Comparative excavation construction scheme，Determine the best excavation scheme of the different grades of surrounding rock.Finally, according to the different surrounding rock excavation scheme, different blasting schemes are designed.In every blasting scheme design, by referring to the standard blasting and reference previous similar blasting case determined for different grades of surrounding rock of explosive specific charge, and calculates the quantity of explosive for each hole of the explosive quantity and the whole section.According to the selected holespacing, arranging holes in the specific location of the section, combined with the calculation of sorting out the final design parameters.According to the position of blasting hole, the blasting network diagram of different sections is designed, and the appropriate delay scheme is selected.At the end of the design, it is important to calculate the safety of blasting to improve the whole design.
Key Words:Tunnel Blasting；Smooth Blasting；millisecond delay blasting；Short bench excavation method；step excavation method

工程简介
武汉东湖通道工程三标段团山隧道，起于团山路，穿越大小团山，出地面后止于喻家湖路，分为东、西线两条隧道，为分离式双洞隧道，全长690米，双向6车道。隧道红线宽60m、双向6车道布置，单向隧洞宽约15.55～15.65m、高约11.5m。其中西侧隧道北侧洞口段长28m，穿山暗埋段长568m（其中T1K8+007.6——T1K8+140段隧道出露山体外），南侧敞口段长94m；东侧隧道北侧洞口段长28m，穿山暗埋段长588m（其中T2K8+022.3——T2K8+160.9段隧道出露山体外），南侧敞口段长104m。在团山隧道两侧与团山路、喻家湖路相交处，分别设置团山路下穿通道、喻家湖路下穿通道。

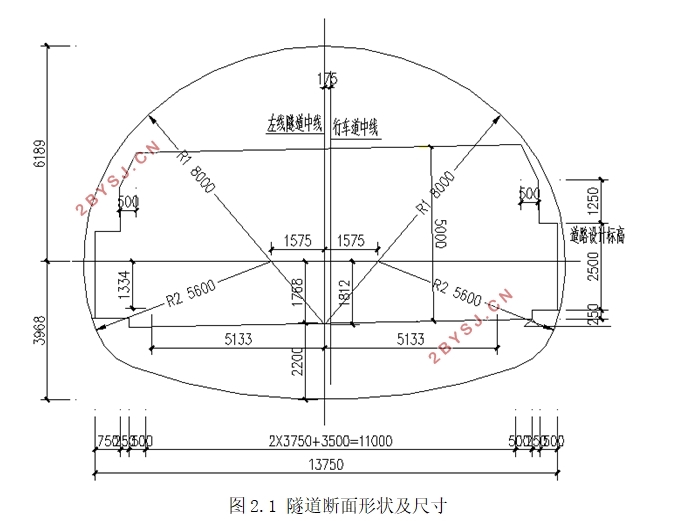

隧道断面形状呈马蹄拱形，隧道最大净宽度为14.349m，最大净高度为10.157m，净断面积为88.30m2。设计隧道标准断面形状及尺寸见图2.1。
T2隧道穿过Ⅳ级围岩的地段共有135m；T1隧道穿过Ⅳ级围岩的地段共有175m。Ⅳ级围岩采用爆破开挖法施工，开挖方量约为44950m3，炸药需用量约为32吨。
