地上八层地下两层重庆市某机关后勤服务中心空调设计(含CAD图)
无需注册登录,支付后按照提示操作即可获取该资料.

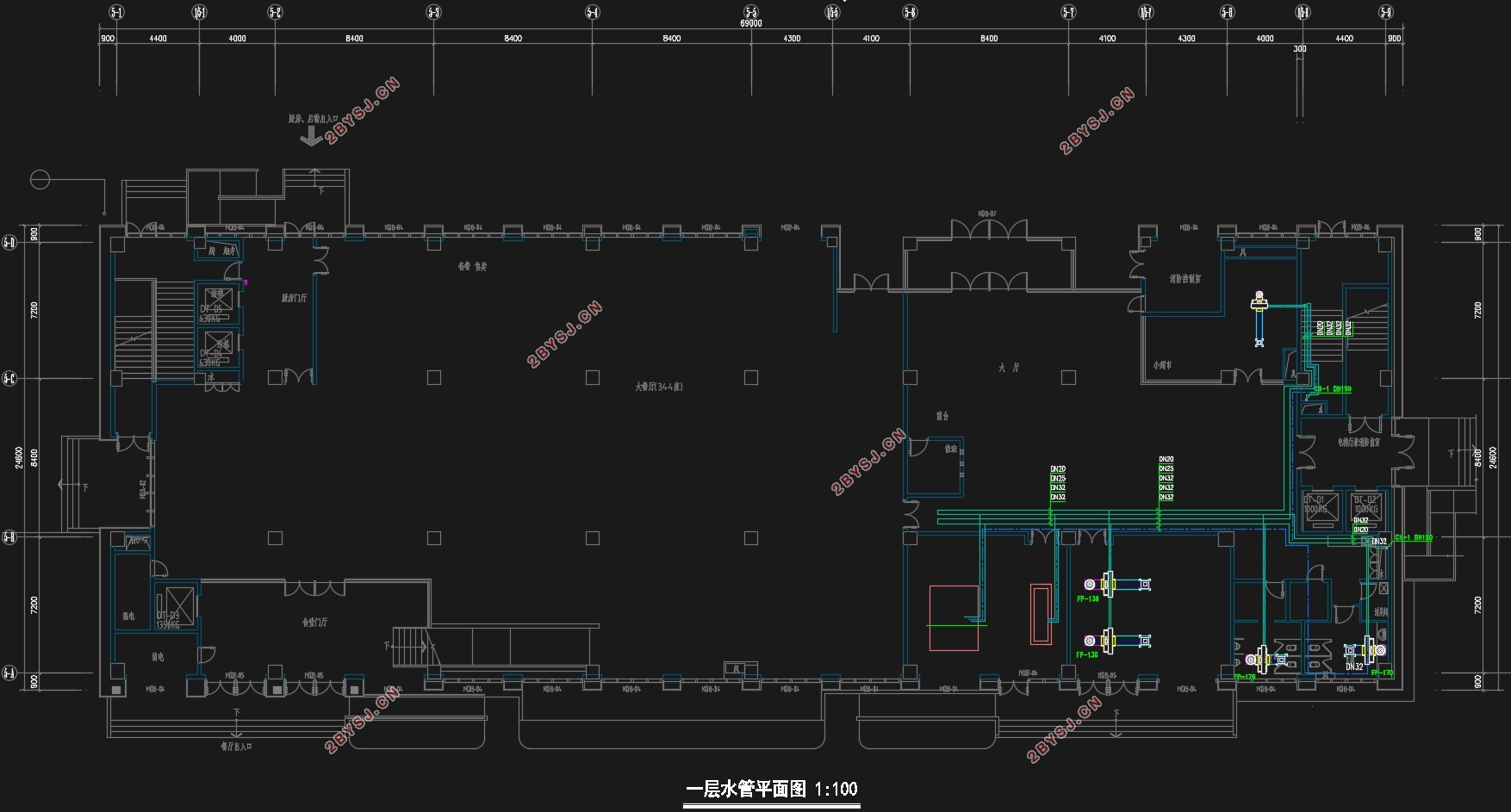

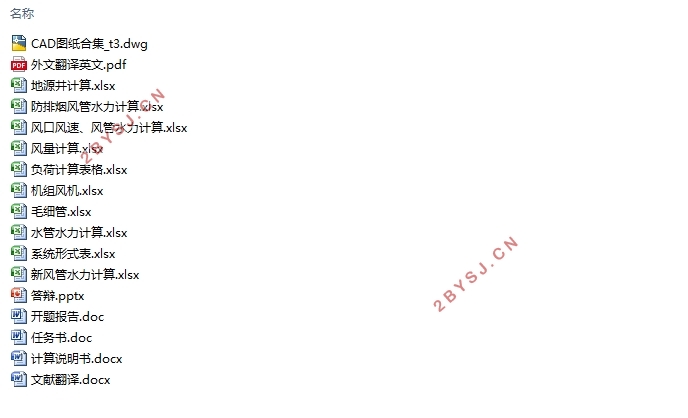

地上八层地下两层重庆市某机关后勤服务中心空调设计(含CAD图)(任务书,开题报告,外文翻译,计算说明书9000字,CAD图32张,答辩PPT)
摘要
本设计说明主要从负荷计算,空调系统形式,冷热源的系统形式,通风及防排烟系统四个大方面进行设计。其中,冷负荷按照逐时计算负荷,热负荷按照指标法计算,生活热水缺少具体数据,进行估算。空调系统根据房间类别及使用空调的频率从全空气系统,风机盘管和新风,辐射和新风三种系统形式中选择合适的进行布置。冷热源选择最优选择——地源热泵,尽管初投资高,但是运行维护费用低,且占地小,寿命高,需要进行冬夏季的土壤热平衡计算,工况转换通过阀门的开闭进行调节。草图绘制,布置完草图后进行风管和水管的水力计算,依照具体的推荐流速及推荐比摩阻计算出损失,最后根据计算的值选择合适的设备,最后完善图纸,标注说明。
关键词:负荷 全空气系统 新风 辐射 冷热源 通风 防排烟
Air conditioning design of logistics service center of an agency in Chongqing
Abstract
This design note is mainly designed from four aspects: load calculation, air conditioning system form, system form of cold and heat source, ventilation and smoke control system. Among them, the cold load is calculated according to the hourly load, the heat load is calculated according to the index method, and the domestic hot water lacks specific data for estimation. The air-conditioning system is appropriately arranged from the three types of system systems: all-air system, fan coil and fresh air, radiation and fresh air, depending on the type of room and the frequency of air conditioning. The bestchoice of cold and heat source,Ithink,is the ground source heat pump. Though the initial investment is much high, but the operation and maintenance cost is lower , otherwise, the land occupation is smaller, and the life is higher, the soil heat balance calculation in winter and summer is needed, and the working condition conversion is carried out through the opening and closing of the valve. Adjustment. Sketching, after the sketch is arranged, the hydraulic calculation of the duct and the water pipe is carried out, and the loss is calculated according to the specific recommended flow rate and the recommended specific friction. Finally, the appropriate equipment is selected according to the calculated value, and finally the drawing is completed and the description is marked.
Keywords: load, full air system, fresh air, radiation, cold heat source, ventilation, smoke control
1.1建筑概况
本建筑为重庆市某机关后勤服务中心,整个主楼地上八层,地下两层,建筑高度36.9米,一二层层高4.5m,其余各层层高3.9m,地下室一层层高4.8m,地下二层层高4m;总面积14456平方米,地下一层和地上一至八层为餐厅、厨房和办公室。
目录 II
摘要 V
ABSTRACT VI
第一章 基本资料 1
1.1建筑概况 1
1.2设计依据 1
1.3设计参数 1
第二章 围护结构和设备人员灯光的夏季热工指标 3
2.1屋面 3
2.2外墙 3
2.3内墙 3
2.4层间楼板 3
2.5外窗 3
第三章 各部分的负荷计算法 5
3.1外墙、架空楼板、屋面传热形成的计算时刻冷负荷 5
3.2层间楼板和内墙传热温差形成的冷负荷 5
3.3外窗的温差传热冷负荷 6
3.4外窗的太阳辐射冷负荷 6
3.5照明形成的冷负荷 6
3.6设备显热冷负荷 7
3.7人体显热散热形成的计算时刻冷负荷 7
3.8人体散湿形成的潜热冷负荷 8
3.9人体散湿量 8
3.10食物的显热散热冷负荷 8
3.11渗透空气显热冷负荷 9
3.12部分负荷性能曲线 9
第四章 空气处理方案 10
4.1系统形式 10
4.2各空调区的新风量 10
4.3全空气系统送风量及新风量的计算 11
4.3.1热湿比ε 11
4.3.2新风量 11
4.3.3送风量 11
4.3.4修正新风量 12
4.3.5设备冷量 13
4.4风机盘管/毛细管+独立新风系统送风量及新风量的计算 13
4.4.1总送风量 13
4.4.2风盘风量 14
第五章 全空气系统风管及新风管水力计算 17
5.1风管内风速 17
5.2风管布置 17
5.3全空气系统风管水力计算 18
5.4新风管水力计算 19
第六章 辐射空调+新风系统 20
第七章 通风及防排烟系统 21
7.1送排风系统 21
7.2排烟系统 27
7.3楼梯及前室加压送风 27
7.4客房排风 27
第八章 冷热源设计 29
8.1技术比较 29
8.2地源机房设计 30
8.3地埋系统设计 30
8.3.1负荷计算 31
8.3.2地源井计算 31
8.3.3热平衡计算 31
8.3.4地埋管布置 31
8.4工况转换 31
第九章 水管水力计算 33
9.1空调水管 33
9.2地源机房水管 34
第十章 机组设备选型 35
10.1组合式空气处理机组(AHU) 35
10.2风机盘管 36
10.3新风机 36
10.4送排风风机 37
10.5排烟风机 37
10.6热泵机组 38
10.7真空脱气机 38
10.8软水装置 38
10.9板式换热器 39
10.10成套定压补水设备 39
10.11循环泵 39
10.12地源分集水器 39
第十一章 管材、管道防腐、管道保温及消声隔振 41
11.1管材 41
11.2管道的防腐 41
11.3管道保温 41
11.4消声隔振 41
参考文献 43
致谢 44
附录 45
