荥阳市城区污水处理厂及配套管网工程(含CAD图)

荥阳市城区污水处理厂及配套管网工程(含CAD图)(任务书,开题报告,外文翻译,论文计算书38000字,CAD图7张)
摘要
本设计主要由两部分构成，分别是荥阳市城区污水处理厂设计和荥阳市城区排水管网设计。根据荥阳市的城区所处地理位置，排水管网采用雨、污分流制，即将污水收集并输送到污水处理厂，而雨水在收集后就近排入水体。污水处理厂根据水厂规模并且考虑脱氮除磷的要求，采用A-A-O同步脱氮除磷工艺。该工艺的污水处理流程为：中格栅→提升泵房→细格栅→沉砂池→A-A-O生物反应池→二沉池→消毒池→出水排放。污泥处理则采用先浓缩后脱水的方式。通过此工艺流程，污水处理厂出水质达到《城镇污水处理厂污染物排放标准》GB18918-2002一级B标准。
设计中对污水管网、雨水管网以及污水处理厂的污水处理流程的各主体构筑物如中格栅、提升泵房、细格栅、平流沉砂池、A-A-O生物反应池、辐流式二沉池和接触消毒池等进行了系统、详细的设计计算和说明。
关键词：荥阳市、排水管网、A-A-O同步脱氮除磷工艺、污泥处理

Abstract
This design mainly consists of two parts, namely Xingyang city sewage treatment plant design and Xingyang drainage pipe network design. According to the geographical position of the urban area of Xingyang city, the drainage pipe network using the rain sewage diversion system, the sewage is collected and transported to the sewage treatment plant, and the rainwater is discharged into the nearest water body after collection. The sewage treatment plant, according to the scale of sewage treatment plant and considering the demand of nitrogen and phosphorus removal, uses Anaerobic-Anoxic-Oxic simultaneous denitrification and phosphorus removal process. The process of sewage treatment process is: the medium screen→the pumping station→the fine screen→the grit pool→the Anaerobic-Anoxic-Oxic biological reaction tank→the secondary settling tank→the disinfection tank→discharged into the river. The sludge treatment is used in the method of centrifuge enrichment firstly and then dehydration. After this sewage treatment process, the effluent water quality of the sewage treatment plant will reach the first class B standard of <<pollutant discharged standard of urban sewage treatment plant>>(GB18918-2002).
In this design, the major content is about the calculation and introduction of sewage pipe network, rainwater pipe network and the main structures in sewage treatment process such as medium screen, pumping station, fine screen, grit pool, Anaerobic-Anoxic-Oxic biological reaction tank, secondary settling tank, disinfection tank etc, in detail and systematically.
Key words：Xingyang city, drainage pipe network , Anaerobic-Anoxic-Oxic simultaneous denitrification and phosphorus removal process, sludge treatment

2.1原始资料
2.1.1自然条件
（1）地理位置
荥阳市位于郑州市以西15公里，它是河南省距离省会最近的郑州市下辖的县级市。
（2）气象资料
1）气温
月平均气温为20℃，最冷月平均气温为4℃，年最低气温为-5℃，年最高气温为38℃。
2）降雨量
年降雨量为800毫米。
3）风向
常年主导风向为东南风。
4）风速
年平均风速为2.6米/秒。
（3）水文地质资料
经过地质勘测部门勘测，污水处理工程地点的水文地质资料如下：
冰冻深度为0.60米，地下水位为3米，承载力为100kPa，最大积雪深度为0.5米。
（4）受纳水体资料
1）水位
最高水位时40.56米，最低水位时35.23米，常水位时37.56米，95%保证率枯水位时36.01米。
2）水质
溶解氧：最高水位时为6mg/l，最低水位时为4.80mg/l，常水位时为5.90mg/l，95%保证率枯水位时为5.90mg/l。
SS：最高水位时为24mg/l，最低水位时为35mg/l，常水位时为22mg/l，95%保证率枯水位时为26mg/l。
BOD5：最高水位时为15mg/l，最低水位时为30mg/l，常水位时为20mg/l，95%保证率枯水位时为10mg/l。
COD：最高水位时为25mg/l，最低水位时为70mg/l，常水位时为60mg/l，95%保证率枯水位时为22mg/l。
2.1.2城市概况
（1）城市规划
荥阳市城区属荥阳市辖区，经济发展较好，拥有神童电子、华威化学、槐西工业园等三家大型骨干企业。
（2）人口与建筑物层次规划
荥阳市城区居住人口2020年为近期5万，2040年达到远期9万。该区的建筑近远期均以多层为主，室内有给排水设备及淋浴设备，但无集中热水供给。
（3）城市绿地面积
全区绿地面积占总面积的30%。
（4）城市排水现状
城区南部有西横河自东向西流入曹娥江，西横河可供雨水排入，曹娥江可做受纳水体。该区目前没有完整的排水系统。
（5）工业废水资料
神童电子日排水量为700m3/d，最大时排水量为80m3/h。
华威化学日排水量为800m3/d，最大时排水量为50m3/h。
槐西工业园日排水量为650m3/d，最大时排水量为50m3/h。



目录
第一章 绪论    4
第二章 设计说明书    5
2.1原始资料    5
2.1.1自然条件    5
2.1.2城市概况    6
2.1.3设计任务    6
2.1.4设计采用的主要规范和标准    6
2.2排水体制的选择    6
2.3污水处理厂厂址的选择    7
2.4污水管网系统设计说明    7
2.4.1污水管网定线    7
2.4.2污水管网面积划分    7
2.4.3污水管道设计流量    7
2.4.4污水管道水力计算    8
2.4.5污水管道管材及管道用量    8

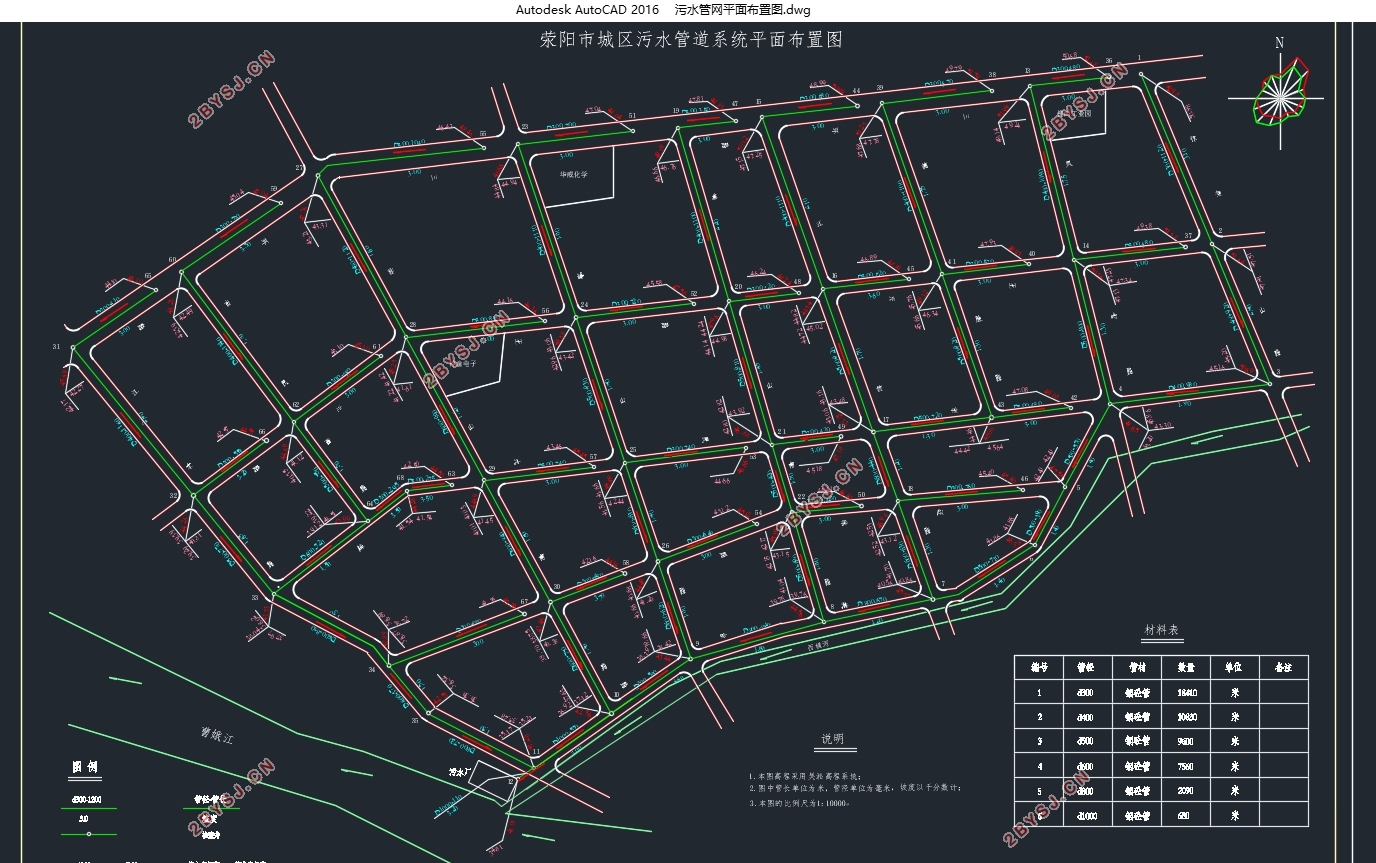

2.4.6污水管道平面布置图及纵断面图    9
2.5雨水管网系统设计说明    9
2.5.1暴雨强度公式    9
2.5.2雨水管网定线    9
2.5.3雨水管网面积划分    9
2.5.4雨水管道设计流量    9
2.5.5雨水管道水力计算    10
2.5.6雨水管道管材及管道用量    10
2.5.7雨水管道平面图及纵断面图    10
2.6污水处理厂设计说明    11
2.6.1工程规模    11
2.6.2污水处理厂进出水水质    11
2.6.3污水处理厂工艺流程    11
2.6.4污水处理厂各构筑物设计    13

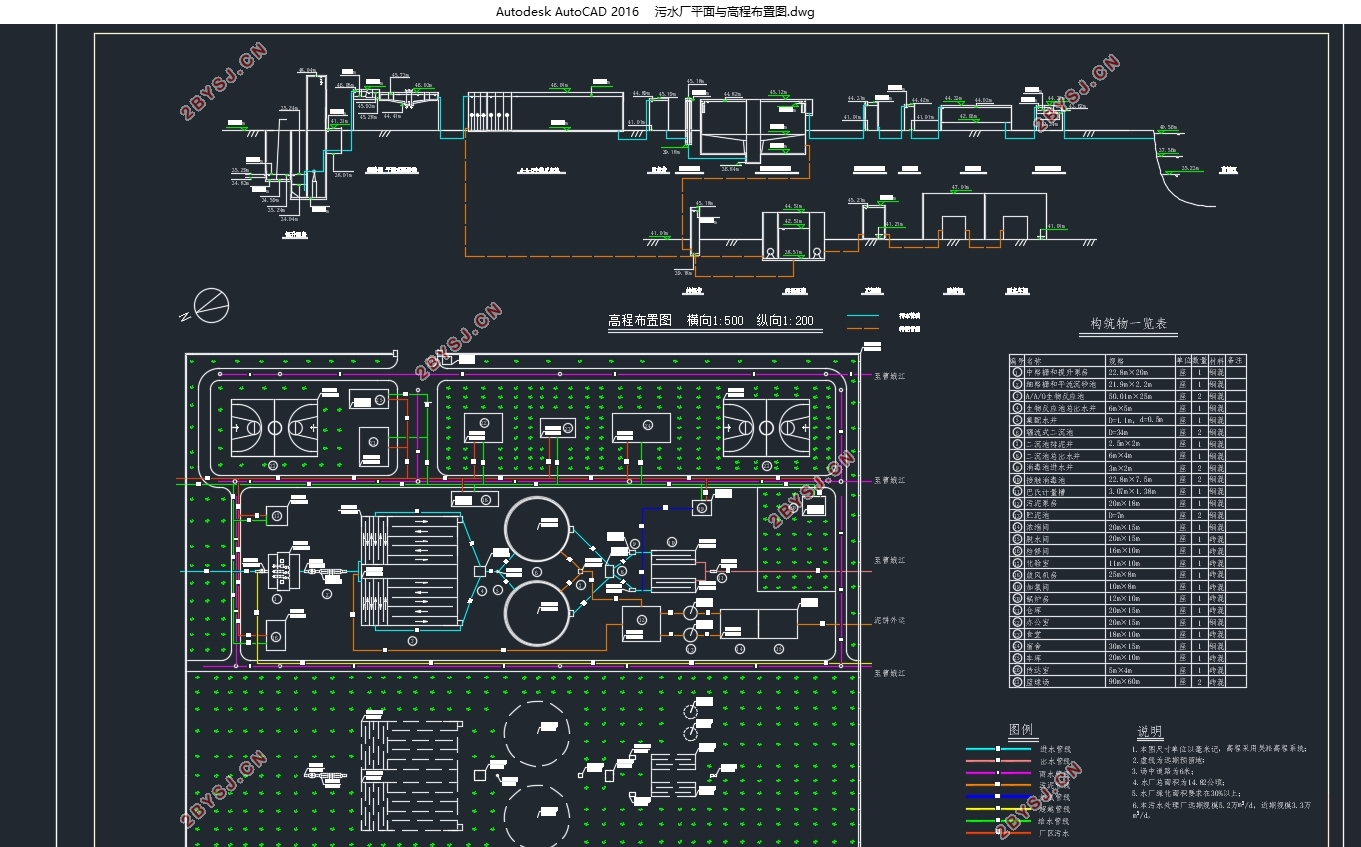

2.6.5污水处理厂平面布置    19
2.6.6污水处理厂高程布置    20
2.7排水工程投资估算    20
2.7.1污水厂工程投资W    20
2.7.2远期规划附加投资    20
2.7.3污水厂直接费用    20
2.7.4污水厂处理成本估算    20
第三章 计算说明书    21
3.1设计水量与设计水质    21
3.1.1设计水量    21
3.1.2设计水质    22
3.2中格栅的设计    23
3.2.1设计要求    23
3.2.2设计计算    23
3.3提升泵房的设计    26
3.3.1设计参数    26
3.3.2设计计算    26
3.4细格栅的设计    28
3.4.1设计要求    28
3.4.2设计计算    28
3.5平流式沉砂池的设计    32
3.6厌氧/缺氧/好氧工艺的设计    34
3.6.1设计参数    34
3.6.2设计计算    35
3.7幅流式二沉池的设计    51
3.7.1设计要求    51
3.7.2设计计算    52
3.8集配水井的设计    61
3.9接触消毒池和加氯间的设计    62
3.9.1接触消毒池的设计    62
3.9.2加氯间的设计    65
3.10计量槽    66
3.10.1设计要求    66
3.10.2设计计算    66
3.11污泥泵房    67
3.11.1污泥泵房设计说明    67
3.11.2污泥量计算    67
3.11.3集泥池设计计算    68
3.11.4回流污泥泵的设计    68
3.11.5剩余污泥泵的设计    68
3.11.6污泥泵房尺寸    68
3.12贮泥池    69
3.12.1设计参数    69
3.12.2设计计算    69
3.13污泥浓缩间    70
3.13.1设计参数    70
3.13.2设计计算    70
3.14脱水车间    71
3.14.1设计参数    71
3.14.2设计计算    71
第四章 污水处理厂平面与高程布置    72
4.1污水处理厂平面布置    73
4.2污水处理厂高程布置    73
4.2.1各处理构筑物及连接管渠的水头损失计算    73
4.2.2污水系统高程计算    74
4.2.3污泥系统高程布置    75
第五章 排水工程投资估算    76
5.1污水厂处理工程投资估算    77
5.1.1污水厂工程投资W    77
5.1.2远期规划附加投资    77
5.1.3污水厂直接费用    77
5.1.4污水厂处理成本估算    77
第六章 结论    78
参考文献    79
附录    80
致谢    131
