河南新乡市城市供水水厂改造工程设计(含CAD图)

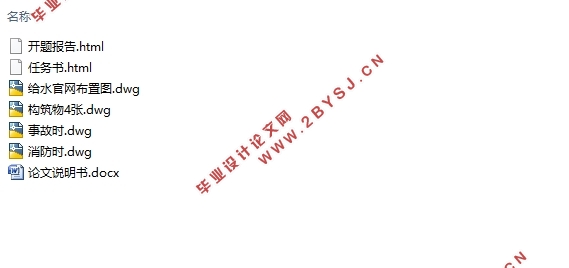

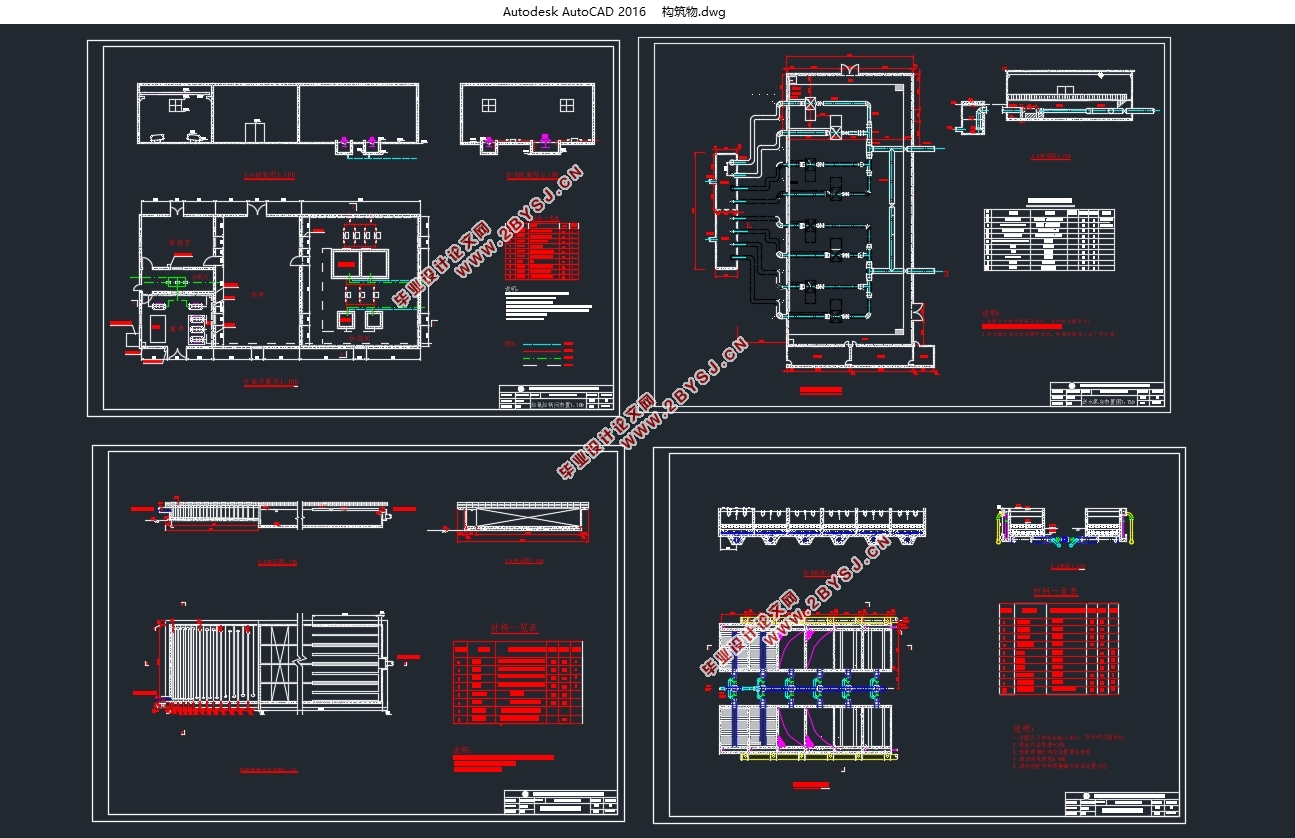

河南新乡市城市供水水厂改造工程设计(含CAD图)(任务书,开题报告,论文说明书38000字,CAD图4张)
摘要
随着现有供水区人口增长与工业经济的发展，城区建设规模的不断扩大，城市建设水平提高，人们对用水质量越来越高，现有供水水源、供水设施不能满足日益增长的工业和生活用水需求，制约了城区建设和经济发展；同时，由于国家南水北调中线工程的全面实施，新乡市作为受水区城市之一，可充分利用这一水源，因此，为满足城区人民生活需要，保证供水安全性及供水水质，促进经济的可持续发展，建设新乡市城市供水水厂改造工程是十分必要的。
通过技术经济比较，本次设计选用隔板絮凝池，平流式沉淀池、普通快滤池及氯消毒工艺，进行净水处理，再加上污泥处理，保证经济健康的运行。
关键词：输配水工程、净水工程、污泥处理、南水北调

Abstract
As population growth in the existing water supply area and the development of industrial economy, urban construction scale continues to expand,the level ofurban improved, and the demanding of high-quality waterof people are increasingly,the existing water supply and water supply facilities can not meet the growing demand for industrial and domestic water, restricts the urban construction and economicdevelopment;at the same time, since the full implementation of the national north water transfer project, Xinxiang cityas one of intake area ,it can take advantage of this water,and therefore, in order to meet the need of the people, ensure the safety of water supply and water quality,and promote sustainable economic development, the construction of Xinxiang city water supply renovation project is very necessary.
By comparing ,we choose baffled flocculation tank, flat flow sedimentation tank, conventional rapid filter and chlorine disinfection process,sludge treatment is also carried out.
Key Words:Transmission and distribution of water works, water purification project, sludge treatment, the south to North Water Transfer

1.1原始资料
1.1.1区域规划图
比例尺为1:1000的河南新乡区域规划总平面图。
1.1.2城市特点
新乡市地处河南省北部，北纬35°18′，东经113°54′，南临黄河，与省会郑州、古都开封隔河相望；北依太行，与鹤壁、安阳毗邻；西连煤城焦作，与晋东南接壤；东接油城濮阳，与鲁西相连。
新乡市地处中原腹地，紧邻河南省会郑州，襟带辐射豫北，是国家二级公路交通枢纽，既有京广铁路、新（乡）月（山）、新（乡）菏（泽）铁路在此交汇，107国道、京港澳、大广、长济高速公路及正在规划建设的新晋、鹤辉高速公路穿境而过。沿京港澳高速公路南行，距新郑国际机场不足100公里。
1.1.3自然条件
1.气象状况：新乡市属暖温带大陆性气候，四季分明，冬寒夏热，秋凉春早。
（1）. 气温
历年平均气温：14℃
历年最高气温：42.7°C
历年最低气温：-21.3°C
（2）. 降雨量
历年平均降雨：573.4mm
历年最大降雨：1168.4mm
历年最小降雨：337.2mm
历年最大积雪厚度：190mm
（3）. 风速与风向
历年盛行风向：东北风频率15%，西南风频率7%，南风频率6%
历年最大风速：32米/秒
历年最大风力：8级
（4）. 其它
历年平均日照：2400小时
历年平均无霜期：220天
历年最大冻土深度：280mm
历年平均湿度：68%


目录
第一章绪论    １
1.1原始资料    １
1.1.1区域规划图    １
1.1.2城市特点    １
1.1.3自然条件    １
1.1.4 水文条件    ２
1.1.5 工程地质    ３
1.1.6城市总体规划    ４
1.1.7南水北调简介    ４
1.2设计内容    ４
1.3设计目的    ４
第二章设计说明书    ６
2.1 设计依据    ６
2.1.1 法律法规    ６
2.1.2 技术标准和技术规范    ６
2.1.3原始资料    ６
2.3设计成果    ８
2.4设计水量    ８
2.5 净水工程设计    ９
2.5.1 水处理工艺流程选择    ９
2.5.2 水处理方案比选    １０
2.6输配水工程    １８
2.6.1设计原则    １８
2.6.2 供水方案    １８
2.6.3 管线布置    １９
2.6.4管网计算    ２１
2.7水厂总体布置    ２１
2.7.1 平面布置    ２１
2.7.2高程布置    ２３
2.8工程投资    ２３
2.8.1配水系统造价    ２３
2.8.2单项构筑物    ２３
2.8.3制水成本    ２４
第三章设计计算书    ２５
3.1设计用水量    ２５
3.1.1最高日用水量    ２５
3.1.2最高日最高时用水量    ２７
3.1.3消防时用水量    ２７
3.1.4事故时用水量    ２７
3.1.5水厂设计水量    ２８
3.2调节池    ２８
3.3净水构筑物    ２９
3.3.1加药系统    ２９
3.3.2隔板絮凝池    ３２
3.3.3平流式沉淀池    ３４
3.3.4普通快滤池    ３６
3.3.5加氯间计算    ４０
3.3.6清水池    ４２
3.3.7二级泵站    ４４
3.4污泥处理    ５０
3.4.1处理工序    ５０
3.4.2设计参数    ５０
3.4.3排水池    ５１
3.4.4排泥池    ５２
3.4.5 浓缩池    ５２
3.4.6 脱水机房    ５３
3.4.7 污泥加药系统    ５３
3.5输配水工程    ５４
3.5.1管网定线    ５４
3.5.2流量分配    ５４
3.5.3管径及水头损失的计算    ５７
3.5.4管网平差计算    ５９
3.5.5流量和水压核算    ６２
第四章给水厂总体布置    ６５
4.1 给水厂平面布置    ６５
4.1.1 水厂组成    ６５
4.1.2 工艺流程布置    ６５
4.1.3 构筑物平面布置    ６６
4.1.4厂中管线    ６６
4.1.5 道路及绿化布置    ６７
4.1.4.1道路    ６７
4.2 给水厂高程布置    ６７
第五章投资概算    ７０
5.1工程造价    ７０
5.1.1配水系统造价    ７０
5.1.2单项构筑物    ７０
5.2制水成本    ７０
附录    ７５
