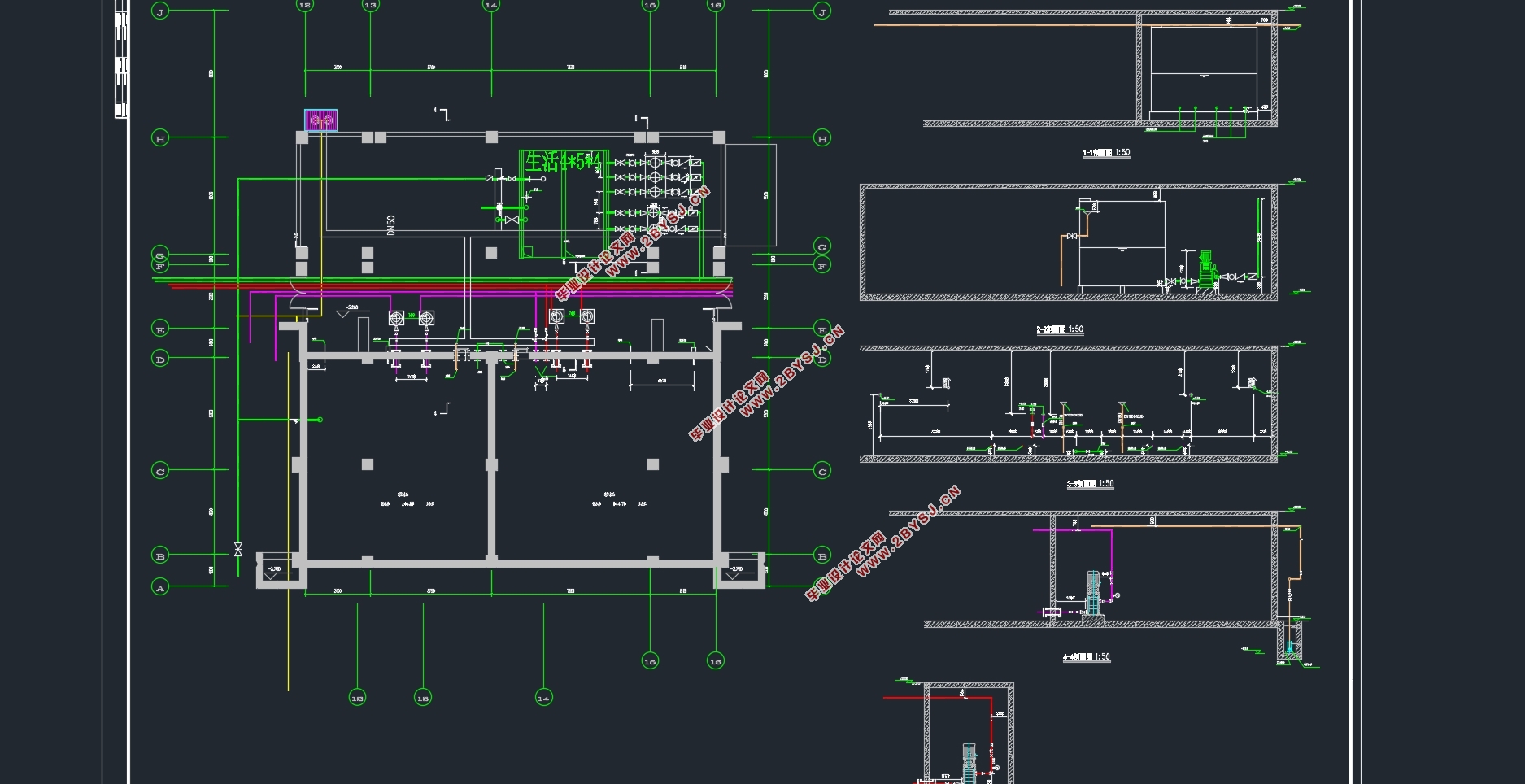

三十层合肥新世界商住楼建筑给排水设计(附CAD施工图)(任务书,开题报告,论文说明书19000字,CAD图纸16张)
摘要:本设计主要任务是合肥市修建一栋30层的商住楼。地下一层为停车场和设备间,建筑高度100.5米。地下一层为设备用房。地上30层,一至四层为商场,五至三十层为住宅楼,顶层有电梯机房。
每套住宅均设有卫生间和厨房。商场设有公共卫生间。各层建筑面积不一样,地下室层高为5.2m。1层高为6m,标准层层高2.9m,建筑总高度为100.5m。根据建筑物性质、用途及建筑单位要求,室内设有完善的给水排水卫生设备系统,安全可靠的消防给水系统,设置独立的消火栓系统及自动喷水系统,每个消火栓箱内设按钮,消防时直接启动消防泵,生活水泵自动启动。
本设计说明书包含建筑工程设计中的生活给水,排水以及消火栓和自动喷水等设计项目。主要内容包括生活给水系统的设计计算、消火栓给水系统的设计计算、喷淋系统的设计计算、生活污水排水系统的设计计算。
关键字:建筑给水系统,建筑排水系统,建筑消防系统,自动喷淋灭火系统

Summary:The main task of this design is in thehefei city, including water supply and drainage design of the commercial and residential building. There are30 house floor. 1 to 5 layers for the building is the mall, 5to 30floors is partment。
Each house has a bathroom and kitchen.  layer shopping malls with public restrooms. Different layers of floor space, basement storey 5.2m. 1 layer storey 6m,  standard layers is high 2.9m, building a total height of 100.5m. According to building nature, purpose and construction unit requirements, has improved the indoor water supply and drainage sanitation systems, safe and reliable fire water system, set up a separate fire hydrant system and automatic sprinkler systems, each equipped with fire box button, when fire direct start the fire pump, the pump automatically start living.
The design manual contains architectural engineering design domestic water supply, drainage and fire hydrant and sprinkler and other design projects. The main contents include domestic water supply system design calculations, design hydrant water supply system calculation, design calculations sprinkler system, sewage drainage system design calculations.

Author keywords:Building water supply systems; Construction of drainage systems; Fire protection systems; Automatic sprinkler systems

1.1设计任务
按照上级批准的设计任务书规定,新建一栋三十层(地下一层)商住楼。要求设计室内给排水工程与土建工程配套,具体项目为:
(1)    室内给水工程;
(2)    室内排水工程;
(3)    室内消防工程;
1.2设计资料
(1)    已获批准的设计任务书
(2)    建筑给排水毕业设计指导书
(3)    建筑给排水设计规范
(4)    民用建筑设计防火规范
(5)    高层民用建筑设计防火规范
(6)    6、    建筑提供的条件图(10张):拟在合肥市修建一栋30层的商住楼,总占地面积为12.0公顷,建筑面积74600平米左右,建筑高度100.50米。地下一层为设备用房。地上30层,一二至四层为商场,五至三十层为标准间,顶层有电梯机房。
(7)    市政基础资料
该建筑物北侧道路下有市政给水管道,管径为DN400,常年可提供的资用水头为0.35MP,允许接管径为DN200,大楼40米范围有室外消火栓,污水管管径为DN600,管顶埋深为2.4米,雨水管管径为DN1200,管顶埋深为1.6米。
(8)    气象资料
历年平均气温:16.72℃
最高:40.3℃
最低:-12.3℃
最大积雪深度:190mm


三十层合肥新世界商住楼建筑给排水设计(附CAD电气施工图)
三十层合肥新世界商住楼建筑给排水设计(附CAD电气施工图)
三十层合肥新世界商住楼建筑给排水设计(附CAD电气施工图)
三十层合肥新世界商住楼建筑给排水设计(附CAD电气施工图)
三十层合肥新世界商住楼建筑给排水设计(附CAD电气施工图)
