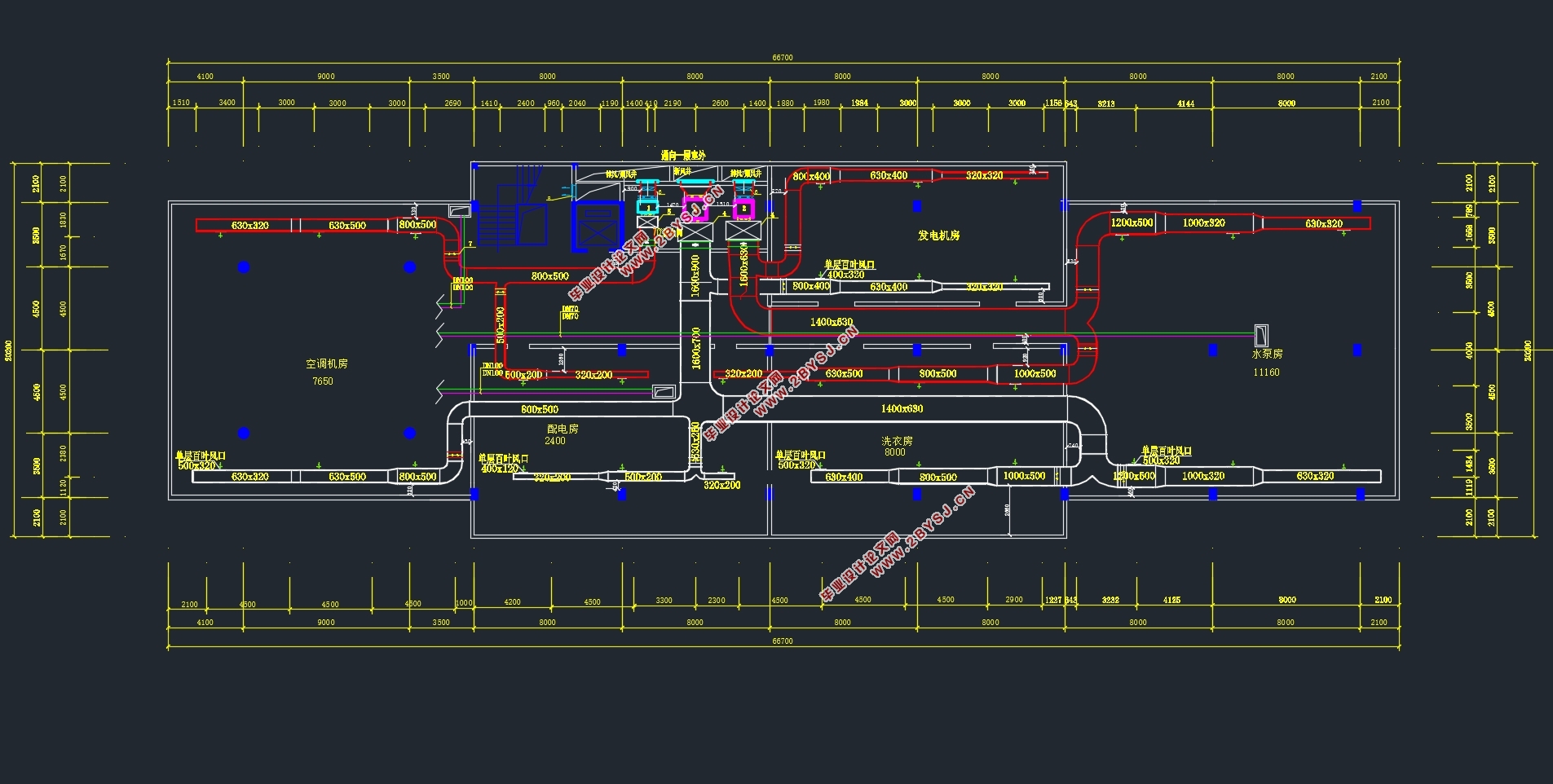

八层12000平米上海某大型商场空调设计(附CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

八层12000平米上海某大型商场空调设计(附CAD图)(任务书,开题报告,外文翻译,论文计算书14000字,CAD图17张)
摘要
   本工程位于上海市,建筑面积12000m2,共八层,属高层建筑。一到六层主要是大型商场,七到八层有单独的小房间,还有空间比较大的大厅。本设计将为该建筑提供一套舒适性空调系统。一到六层主要采用吊顶式风柜和新风风柜送风;七到八层小型房间采用风机盘管加新风系统,空间比较大的大厅采用吊顶式风柜和新风风柜送风,新风采用单独处理,每层都是从室外引入新风进入新风柜处理再送入建筑物内。水系统采用闭式同程式系统,每层均有两个小型水系统,冷水从屋顶通过立管送入各层设备。冷热源选择溴化锂风冷热泵机组,设置在八层楼顶,冷水由自来水经过软水器处理后送入机组制取冷水。
冷冻水泵选择四台,三用一备,水泵并联运行。
关键词:吊顶式风柜  风机盘管加新风系统  风冷热泵机组
Summary
    The project is located in Shanghai, construction area of 12,000 square meters, a total of eight, is a high-rise building. One to six is mainly large shopping malls, seven to eight layers of a separate small room, there are relatively large space hall. The design will provide a comfortable air-conditioning system for the building one to six layers of the main use of ceiling-type wind cabinet and the new wind cabinet air; seven to eight small rooms with fan coil plus fresh air system, the space is relatively large hall the ceiling type air cabinets and the new air damper cabinet blower, fresh air using a separate process, each new air is introduced into the fresh air into the cabinet and then processed in a building from the outside. The water system is a closed system with the program, each have two small water systems, cold water from the roof through the riser into the device layers. Cold and heat source selection of lithium bromide air-cooled heat pump unit, set in the eight-story roof, cold water from the water after the water treatment into the unit after the preparation of cold water. Chilled water pump selection of four, three with a preparation, parallel operation of the pump.
Keywords: ceiling fan cabinet   fan coil plus fresh air system air-cooled   heat pump unit

1.1工程概况
本工程为上海某商场空调设计,该大厦位于上海市,总建筑面积为12000平方米。地下一层地上八层,地下一层为地下室等,地上一层至六层为大型商场,七层到八层层为办公室和大厅。
1.2气象参数
室外设计参数按上海市选取,据参考文献[4],查得上海室外设计参数。列于表1-1中。
表1-1上海室外设计参数
大气压力    冬季室外大气压力(hPa)    1025.1
    夏季室外大气压力(hPa)    1005.3
室外计算温、湿度    夏季空气调节室外计算干球温度(℃)    31.8
    夏季空气调节室外计算湿球温度(℃)    26.4
    夏季空气调节室外计算日平均温度(℃)    27.9
    夏季通风室外计算温度(℃)    28.5
    夏季通风室外计算相对湿度(%)    73
    供暖室外计算温度(℃)    2.7
    冬季通风室外计算温度(℃)    5.6
    冬季空气调节室外计算温度(℃)    1.0
    冬季空气调节室外计算相对湿度(%)    83
风速    夏季室外平均风速(m/s)    1.2
    冬季室外平均风速(m/s)    0.9


八层12000平米上海某大型商场空调设计(附CAD图)
八层12000平米上海某大型商场空调设计(附CAD图)
八层12000平米上海某大型商场空调设计(附CAD图)
八层12000平米上海某大型商场空调设计(附CAD图)
八层12000平米上海某大型商场空调设计(附CAD图)


目录
第一章 设计概况    7
1.1工程概况    7
1.2气象参数    8
1.3围护结构参数    8
1.3.1墙体    8
1.3.2门窗    9
1.3.3屋面    9
1.4室内设计参数    10
1.5不同房间人均面积指标及照明负荷    10
第二章 负荷计算    11
2.1  室内冷负荷计算    11
2.2 用冷负荷温度计算围护结构传热形成的冷负荷    11
2.3用冷负荷系数计算窗户因日射得热形成的冷负荷    11
2.4 内围护结构传热形成的冷负荷    12
2.5 人体散热形成的冷负荷    12
2.6 室内照明散热形成的冷负荷    13
2.7  室内设备散热形成的冷负荷    13
2.8计算实例    13
2.8.1外墙逐时冷负荷计算:    13
2.8.2外窗冷负荷    14
2.8.3人体冷负荷    14
2.8.4照明冷负荷    14
2.9.热、湿负荷计算    14
2.9.1、热负荷的计算    14
2.9.2、湿负荷的计算    14
2.9.3、热湿比的计算    15
2.9.4计算实例    15
第三章 送风量确定及空调系统划分    16
3.1新风量计算    16
3.1.1房间新风量确定    16
3.2全空气系统    16
3.2.1确定总风量    16
3.2.2计算实例    17
3.2.3冷量计算    17
3.2.4计算实例    17
3.3风机盘管加新风系统    17
3.3.1确定新风处理状态    18
3.3.2确定总风量与风机盘管风量    18
3.3.3计算实例    18
第四章 设备选择    20
4.1风机盘管的选择    20
4.2新风机组的选择    20
4.3全空气处理的选择    21
4.4.送(排)风机的选择    21
4.5、风口的选择    21
4.5.1送风口的选择    21
4.5.2回(排)风口的选择    22
第五章 气流组织的设计计算    23
5.1气流组织基本要求    23
5.1.1空调区的送风方式及送风口选型    23
5.2散流器送风    23
5.3侧送风    25
第六章、风系统设计计算    27
6.1风管设计的基本任务    27
6.2风管的选择    27
6.3风管水力计算    27
6.3.1水力计算步骤    27
6.3.2计算实例    27
第七章、水系统设计计算    32
7.1空调水系统类型    32
7.2水力计算    33
7.2.1计算实例    33
7.3冷凝水管径的选择    36
7.3.1冷凝水排水注意事项:    36
7.3.2冷凝水管径的选择    37
第八章 制冷机房的设计计算    37
8.1.冷热源的选择    37
8.1.1空气源热泵的工作原理    38
8.1.2空气源热泵的优点:    38
8.1.3热泵容量的确定    38
8.1.4机组的选择与校核    38
8.1.5机组的布置    39
8.2分水器和集水器的选择    39
8.2.1确定原则    39
8.2.2集水器和分水器的管径确定    39
8.3膨胀水箱容积的确定    40
8.3.1膨胀水箱容积的确定    40
8.3.2膨胀水箱设计注意事项    40
8.4冷冻水泵的选择    40
8.4.1水泵型号的选择    40
8.4.2水泵配管布置时的注意事项    41
8.5补水泵的选择    41
8.5.1补水泵选择的要求    41
8.5.2补水量    41
8.5.3扬程    42
8.5.4选型    42
8.6软水箱的选择    42
8.6.1流量    42
8.6.2容量    42
8.6.3选型    42
8.7全自动软水器的选择    42
第九章 通风设计    43
9.1 计算原则    43
9.2风量计算    43
9.2.1地下室排风系统水力计算    44
9.2.2地下室送风系统水力计算    44
9.3选型    46
第十章  管道保温与防腐    46
10.1  保温    46
10.1.1保温的目的    46
10.1.2保温厚度的要求    46
10.1.3保温材料的确定    46
10.1.4水管保温    46
10.1.5风管保温    46
10.2防腐设计    47
第十一章 空调系统的消声与隔振    47
11.1  噪声控制    47
11.1.1噪声控制措施    47
11.2  振动控制    47
11.2.1振动控制措施    48
致谢    50
