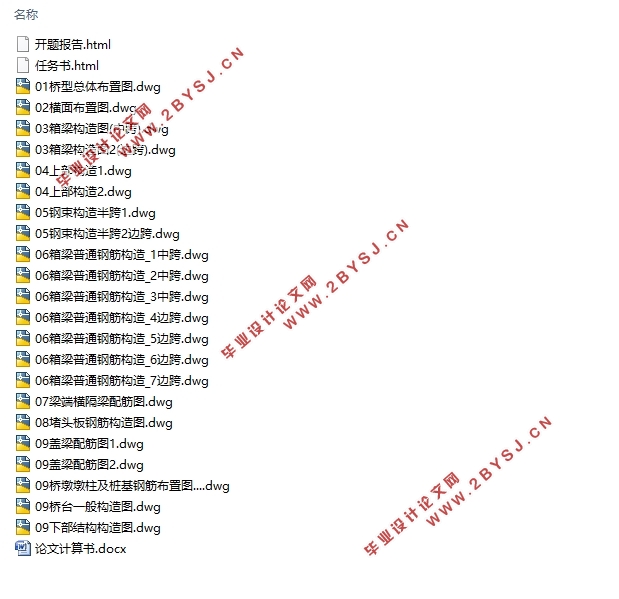

贵黄高速公路小箱梁桥设计(含CAD图)(任务书,开题报告,论文计算书15000字,CAD图22张)
摘要
本次进行贵黄高速公路小箱桥梁的设计,根据设计资料,设计为25m的预应力混凝土简支箱形梁桥,采用四车道布置。上部为装配式部分预应力混凝土的简支箱梁。预制箱梁高为1.4m,主梁的间距3.02m。为降低主梁的高度,减少预应力所引起的上拱度,后张法预应力混凝土箱梁设计荷载下按照部分预应力混凝土A类构件进行设计,主梁配筋采用预应力筋和非预应力筋混合配筋的方式。设计为箱形截面,要完成尺寸拟定,主梁内力计算,包括恒载活载的计算及内力组合,得出最不利的情况,从而来确定预应力钢束的数量以及布置位置。再通过对主梁截面几何特性的计算,进行钢束预应力损失的估算,配筋完成后对截面强度和应力进行验算,主梁端部的局部承压强度验算,主梁变形验算和行车道板计算,横隔梁计算等。下部结构设计包括盖梁,桥墩和桩基的设计与计算等,各部分构件应进行内力和配筋的计算。
关键词:预应力混凝土简支梁;箱梁; 后张法;下部结构;

Abstract
The design of your GUI-Huangcasket highway bridge design, according to the design data, a preliminary design for the 25m prestressed concrete simple box girder bridge. A four-lane bridge arrangement. An upper part is fabricated prestressed concrete simply supported box girders. Prefabricated box beam high-1.4m, the main girder spacing of 3.02m. To reduce the height of the main beam, reducing the camber due to prestressing, post-tensioned concrete box girder in prestressed concrete design load according to section Class A component design, the main beam reinforcement bars and prestressed non-prestressed reinforcement mixed reinforcement. The design uses a box-section shall be prepared to complete the size, the main beam internal force calculation including dead and live load and internal force calculation, finding the most adverse circumstances, thereby to determine the number of prestressed steel beam arrangement position. Through the calculation of the main girder approach spans sectional geometry characteristics, thereby performing prestressing tendons loss estimates, after the completion of reinforcement to deal with the stress of a cross-sectional strength checking, checking local bearing strength of the end portion of the main beam, the main beam deformation check traffic Road board computing, horizontal beam calculation. Substructure design includes a cap beams, piers and pile design, beams, pier, pile cap calculation, each member should be part of the internal forces and reinforcement calculation.
Keywords:prestressed concrete simply supported beam; box girder; post-tensioned; substructure;
2.1 技术资料
(1)设计荷载:机动车道为公路 级
(2)桥面宽度:0.5m防撞墙+7.5m机动车道+1.5m隔离带+7.5m机动车道+0.5m防撞墙
(3)桥梁结构:25m箱梁
2.2 设计资料
(1)上部结构:C50预应力混凝土箱梁,为预制装配
(2)墩柱盖梁:墩柱为C30现浇钢筋混凝土,盖梁为C40现浇矩形钢筋混凝土
(3)水文地质:地下水及地表水对钢筋混凝土结构中钢筋无腐蚀性
(4)其    它:地震按动峰值加速度0.05g进行设防,其它自己拟定


贵黄高速公路小箱梁桥设计(含CAD图)
贵黄高速公路小箱梁桥设计(含CAD图)
贵黄高速公路小箱梁桥设计(含CAD图)
