天山区六层4436平米财政局综合办公楼设计(建筑图结构图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

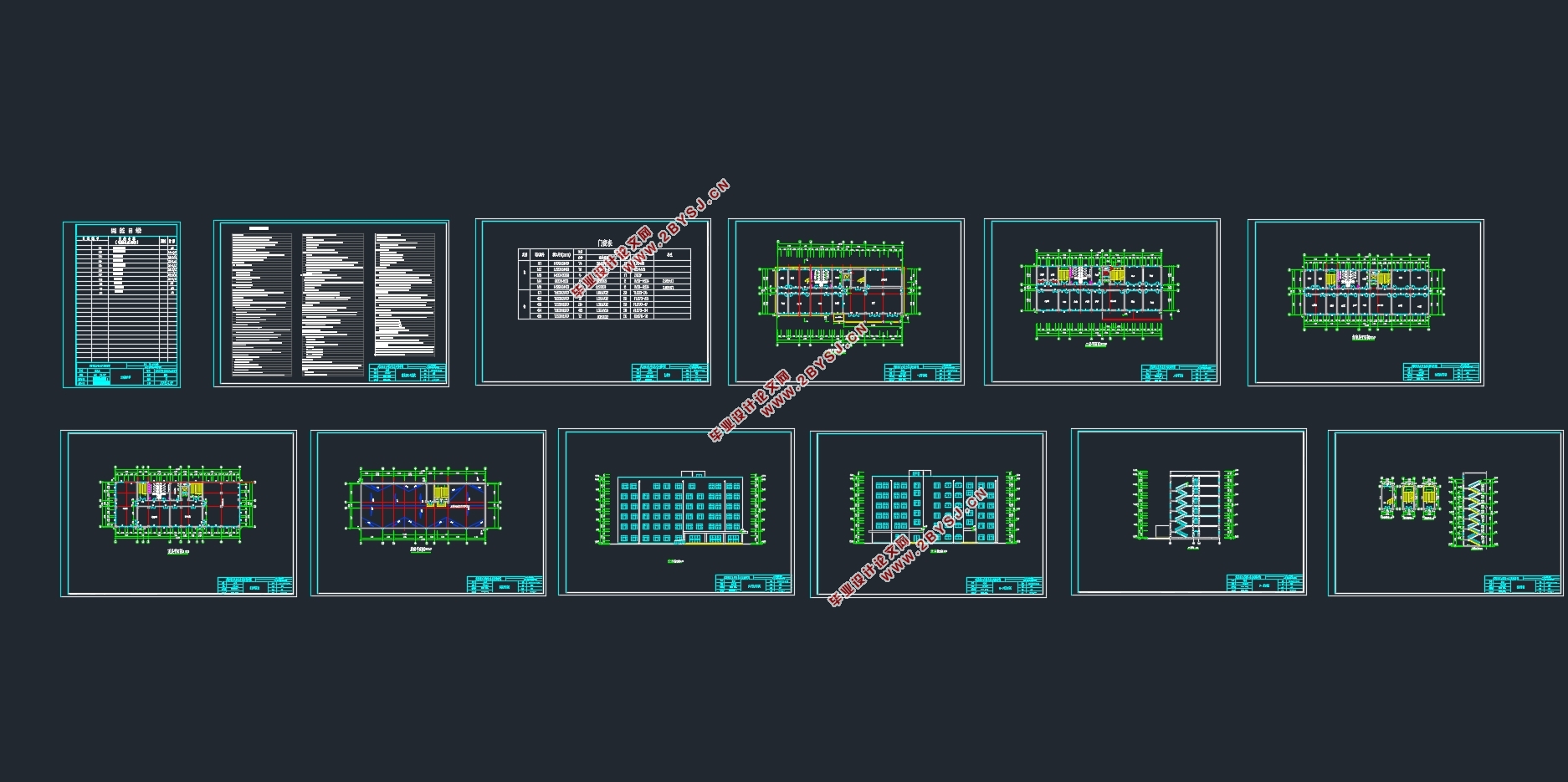

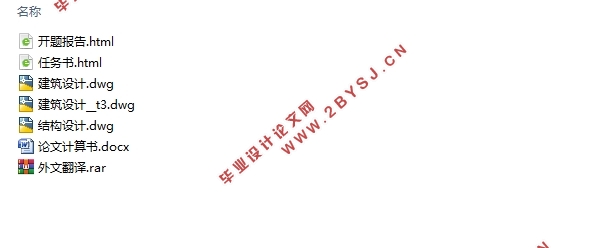

天山区六层4436平米财政局综合办公楼设计(建筑图结构图)(任务书,开题报告,外文翻译,论文计算书20000字,建筑图9张,结构图10张)
摘    要
本设计是天山区财政局综合办公楼设计,采用钢筋混凝土六层框架结构。 基本的设计内容和方法如下:第一部分是建筑设计,在参观类似建筑并去工地实习之后,根据自身对办公楼建筑的理解进行设计,并绘出建筑施工图;第二部分 是结构设计,选取设计中的一榀框架进行结构计算,主要包括恒荷载、活荷载、风 荷载、地震荷载;第三部分即根据内力计算结果 对梁、柱、楼梯以及基础进行配筋计算,并绘出结构施工图。
关键词:框架结构;荷载;配筋
Abstract

The structure of Design of Comprehensive Office Building of TianShanDistrictFinance Bureauthe is a reinforced concrete six-story frame.
The basic design content and methods are as follows: the first part is thearchitecturaldesign, after visiting the similar building and practicing at a site, according tomy understanding of the building,I design the building, and draw theconstruction drawings.The second part is the structure design, select a framework in the design ofthestructure for calculation, including constant load, live load, wind load and seismicload.The third partisreinforcementcalculation,basing on internal forces of the beam, column, staircaseandthe basis,and then draw the structural constructionplans.
Keywords:Framework;Load;Reinforcemen

1.2    建设地点
天山区
1.3    工程概况
建筑总高度为24.0m,共6层,层高3.6m,室内外高差为400mm,底层室内设计 标高±0.000。建筑总面积为4336m2。
1.4    建筑等级
建筑物耐久等级为二级,耐火等级为二级,建筑物等级为二级,设计使用年限 50年。
1.5    抗震设防
本工程建筑抗震设防类别均为丙类,抗震设防烈度7度,设计基本地震加速度值 为0.1g,设计地震分组为第一组,建筑场地类别为3类s。框架抗震等级为三级,抗 震构造措施为三级,内力调整及其他为三级。
1.6    气象资料
(1)温度:年平均气温16.7℃,极端最高气温41.3℃,最低-18.1℃;
(2)相对湿度:年平均相对湿度75.7%;
(3)基本风压:基本风压:0.35kN/m²,主导风向:夏季南风和西南风,冬季 西北风和东北风,采用50年一遇的风压值 ,地面粗糙度C类。
(4)基本雪压:0.5kN/m²,采用50年一遇的雪压值。
(5)降雨量:年平均降雨量1269mm
1.7    地质资料
地质水文情况:场地平坦,周围无相邻建筑物。自上而下土层分布情况为:粉质黏土(Qal+pl),褐黄色,可塑,湿,含褐色铁锰氧化物结核,该层未穿透, fak=250kPa,Es=7.7Mpa。场地土15m深度范围内无液化土层。地面下深度20m范围 内土层的等效剪切波速Vse=205m/s,覆盖层厚度超过50m。
2.    结构布置及计算简图
2.1结构的选型与布置
2.1.1结构选型
本建筑只有6层,基础为柱下独立基础,屋面板与楼面板均厚100mm。
2.1.2结构布置

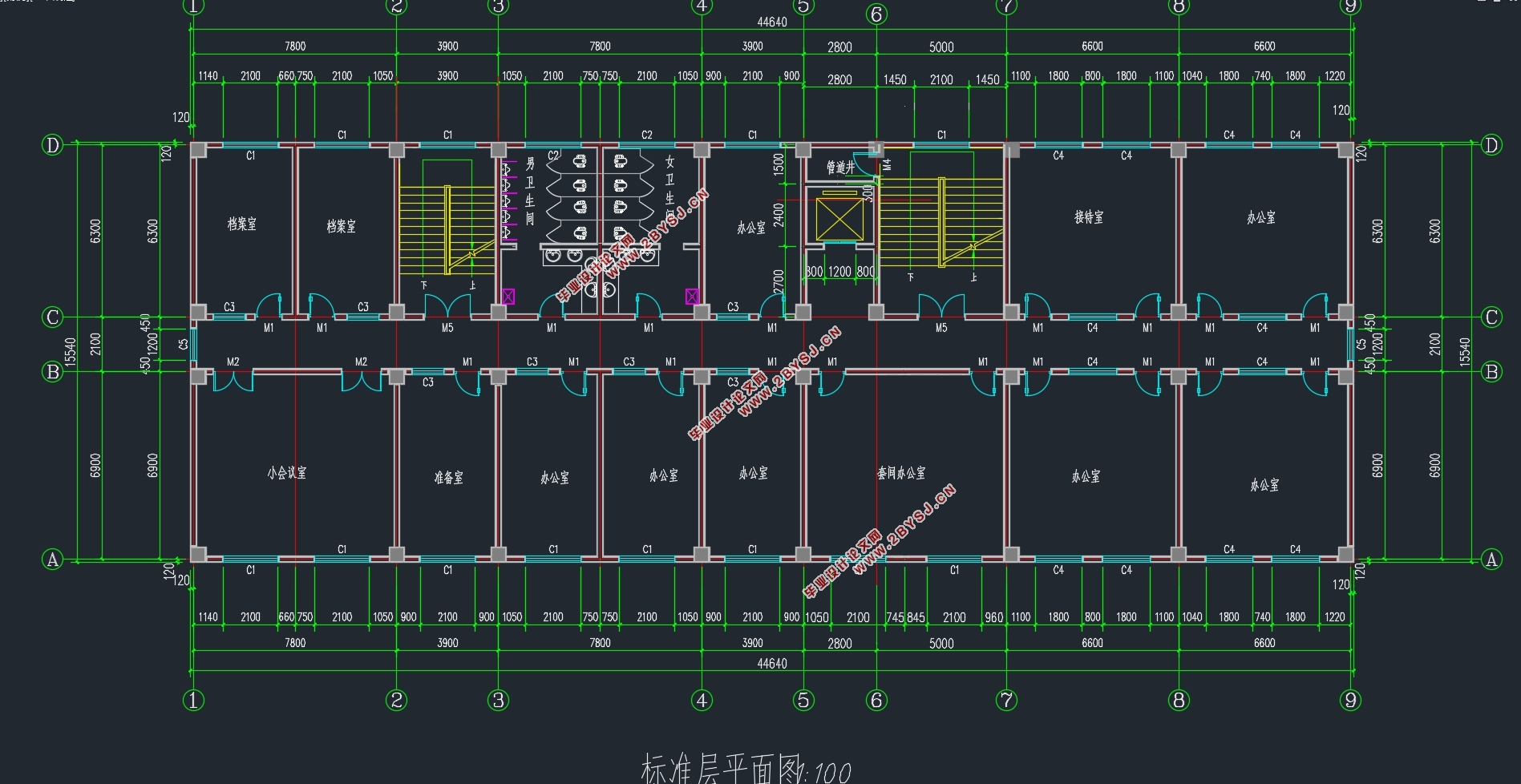

本办公室的结构平面布置如图2.1所示。框架结构房屋中,经济柱距一般为5~8m,本建筑的柱距为3.9m、6.6m和7.8m。根据结构布置,本建筑平面全部为双向板,双向板的板厚h≥0.02L(L为区格短边边长),本建筑由于楼面活荷载不大,为减轻结构自重和节省材料起见,楼面板和屋面板的厚度均取100mm。
本建筑的材料选用如下:
混凝土:采用C30
钢筋:纵向受力钢筋采用热轧钢筋HRB400,其余采用热轧钢筋HPB300;
窗:均为塑钢窗,γ=0.35kN/m³;
门:木门,γ=0.2kN/m³。

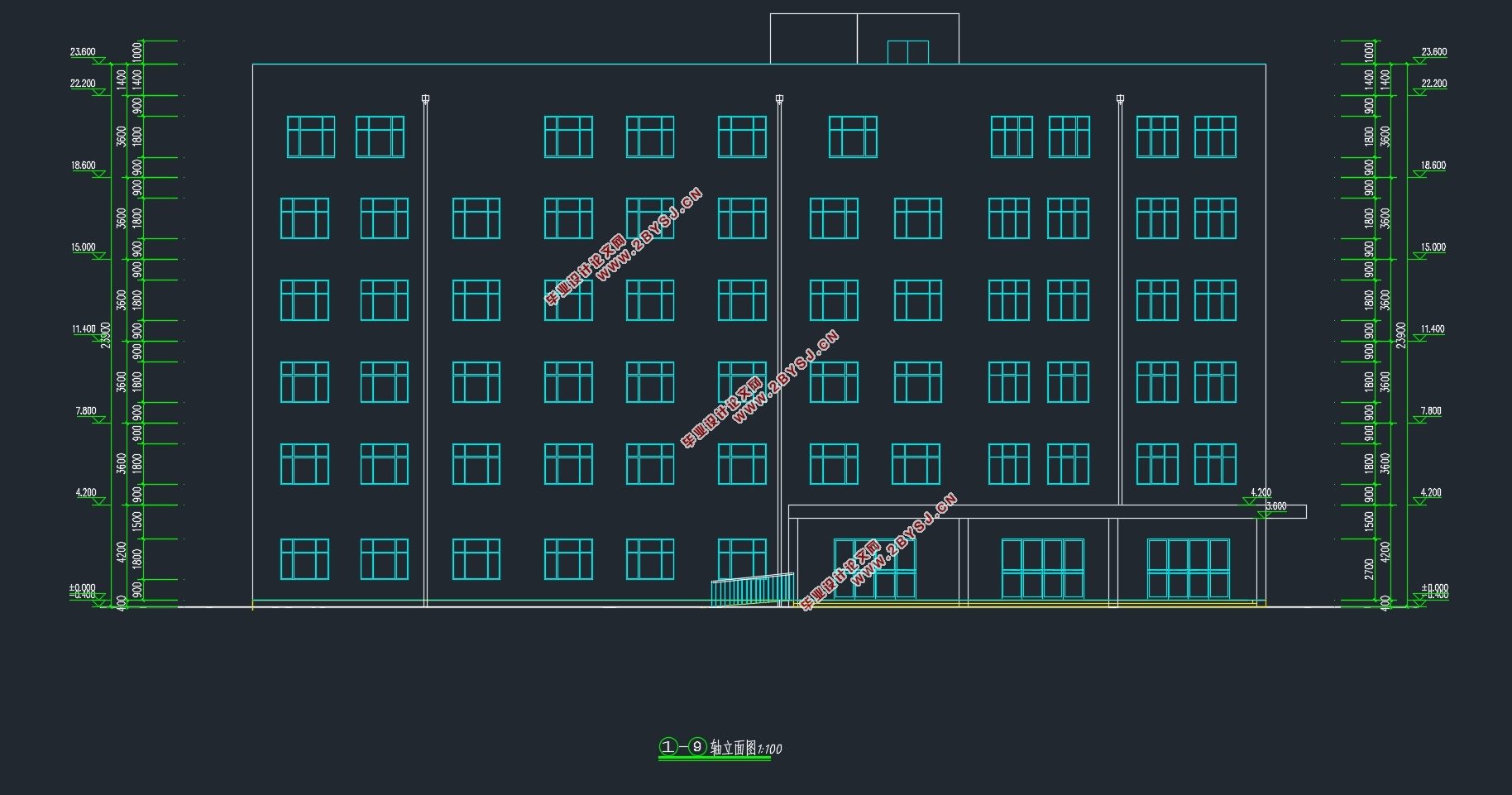

天山区六层4436平米财政局综合办公楼设计(建筑图结构图)
天山区六层4436平米财政局综合办公楼设计(建筑图结构图)
天山区六层4436平米财政局综合办公楼设计(建筑图结构图)
天山区六层4436平米财政局综合办公楼设计(建筑图结构图)
天山区六层4436平米财政局综合办公楼设计(建筑图结构图)
天山区六层4436平米财政局综合办公楼设计(建筑图结构图)
天山区六层4436平米财政局综合办公楼设计(建筑图结构图)


目录
1 绪论    1
1.1    工程名称    1
1.2    建设地点    1
1.3    工程概况    1
1.4    建筑等级    1
1.5    抗震设防    1
1.6    气象资料    1
1.7    地质资料    2
2. 结构布置及计算简图    3
2.1结构的选型与布置    3
2.1.1结构选型    3
2.2框架计算简图及梁柱线刚度    4
3. 荷载统计    7
3.1恒荷载标准值计算    7
3.2活荷载标准值计算    9
3.3竖向荷载下的框架受荷总图    9
3.4风荷载标准值计算    16
3.5风荷载作用下的位移验算    17
3.5.1侧移刚度D    17
3.5.2风荷载作用下框架侧移计算    18
4.内力计算    20
4.1恒荷载标准值作用下的内力计算    20
4.1.1恒荷载作用下的弯矩计算    20
4.1.2恒载作用下剪力及轴力计算    24
4.2活荷载标准值作用下的内力计算    29
4.2.1活荷载作用下的弯矩计算    29
4.2.2活载作用下剪力及轴力计算    34
4.3风荷载标准值作用下的内力计算    40
4.4水平地震作用下的内力计算    48
4.4.1重力荷载代表值的计算    48
4.4.2框架柱抗侧刚度 和结构基本自振周期计算    51
5. 内力组合    58
5.1框架结构梁内力组合    62
5.2框架结构柱内力组合    71
6. 计算单元中轴框架梁、柱配筋计算    84
6.1框架柱的截面设计    84
6.1.1柱(A轴)截面设计    84
6.1.2柱(B轴)截面设计    87
6.1.3柱(C轴)截面设计    89
6.1.4柱(D轴)截面设计    92
6.2柱斜截面受弯承载力计算    95
6.3框架梁的正、斜截面配筋计算    96
7. 楼梯计算    100
7.1楼梯设计资料    100
7.2梯段板设计    100
7.3平台板设计    101
7.4平台梁设计    102
8. 基础计算    104
8.1地质情况及基础结构    104
8.2初步确定基础尺寸    106
8.3基础受冲切承载力验算(采用荷载基本组合)    108
8.4配筋计算(采用荷载基本组合)    109
9. 楼面设计    112
结  论    117
致谢    119
