四层三跨2592平米徐州某科技园办公楼设计(含建筑图结构图)

四层三跨2592平米徐州某科技园办公楼设计(含建筑图结构图)(任务书,开题报告,外文翻译,论文计算书12000字,建筑图8张,结构图9张)
摘要
毕业设计是专业课教学的综合实践性教学环节，是对大学四年来所学内容的复习和巩固。本设计主要是进行了结构方案中横向框架7轴框架的设计。在确定框架布局之后，进行了层间荷载代表值的计算，利用顶点位移法求出自震周期下的结构弯矩、剪力、以及轴力。然后计算竖向荷载，包括恒载、活载和雪载，在这些荷载作用下结构的内力，找出最不利的组合，然后选出最安全的计算结果配筋并绘图。此外还进行了室内楼梯、楼盖以及基础的设计，并将手算结果与电算结果进行校核、分析。
关键词：建筑设计 框架结构 钢筋混凝土 PKPM

Title   The Design of apartment building in Suzhou Medical Equipment
Abstract
Graduation design is a comprehensive practical teaching of specialized course teaching, the contents of the review for four years. This design is mainly the design of transverse frame structure scheme of axis7  framework. In determining the distribution framework, the weight of each floor is calculated, using the vertex from the displacement method for moment, shear, and the earthquake cycle under axial force. Then calculate vertical load, including dead load, live load and snow load, internal forces in the structure of these loads, find the most unfavorable combination, and then select the calculation results the most secure and reinforcement drawings. In addition to the interior design of the stairs, floor and foundation, and will hand count the results of computer check, analysis results.
Keywords
Architectural design  Frames structure   Reinforced concrete   PKPM

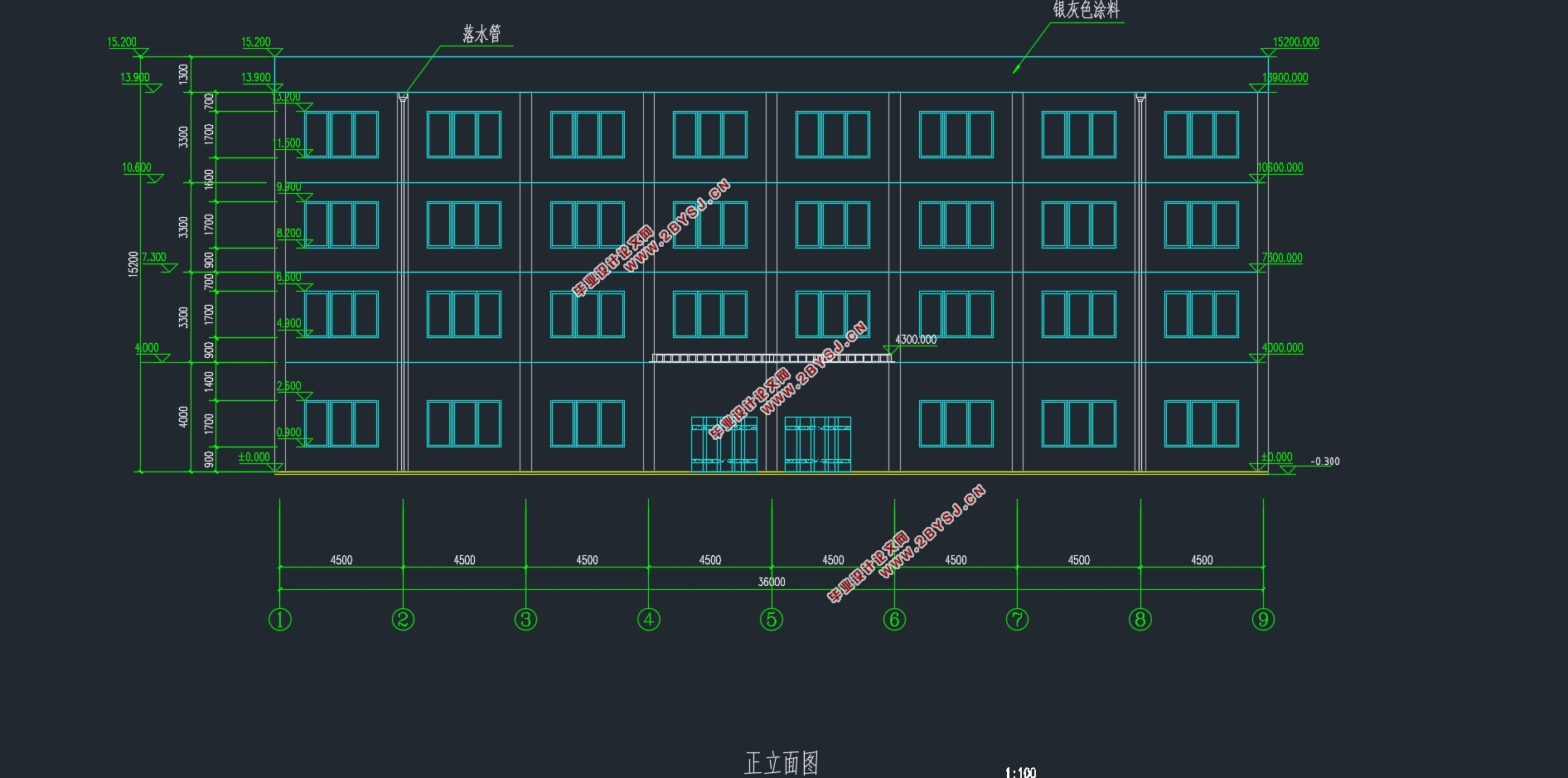

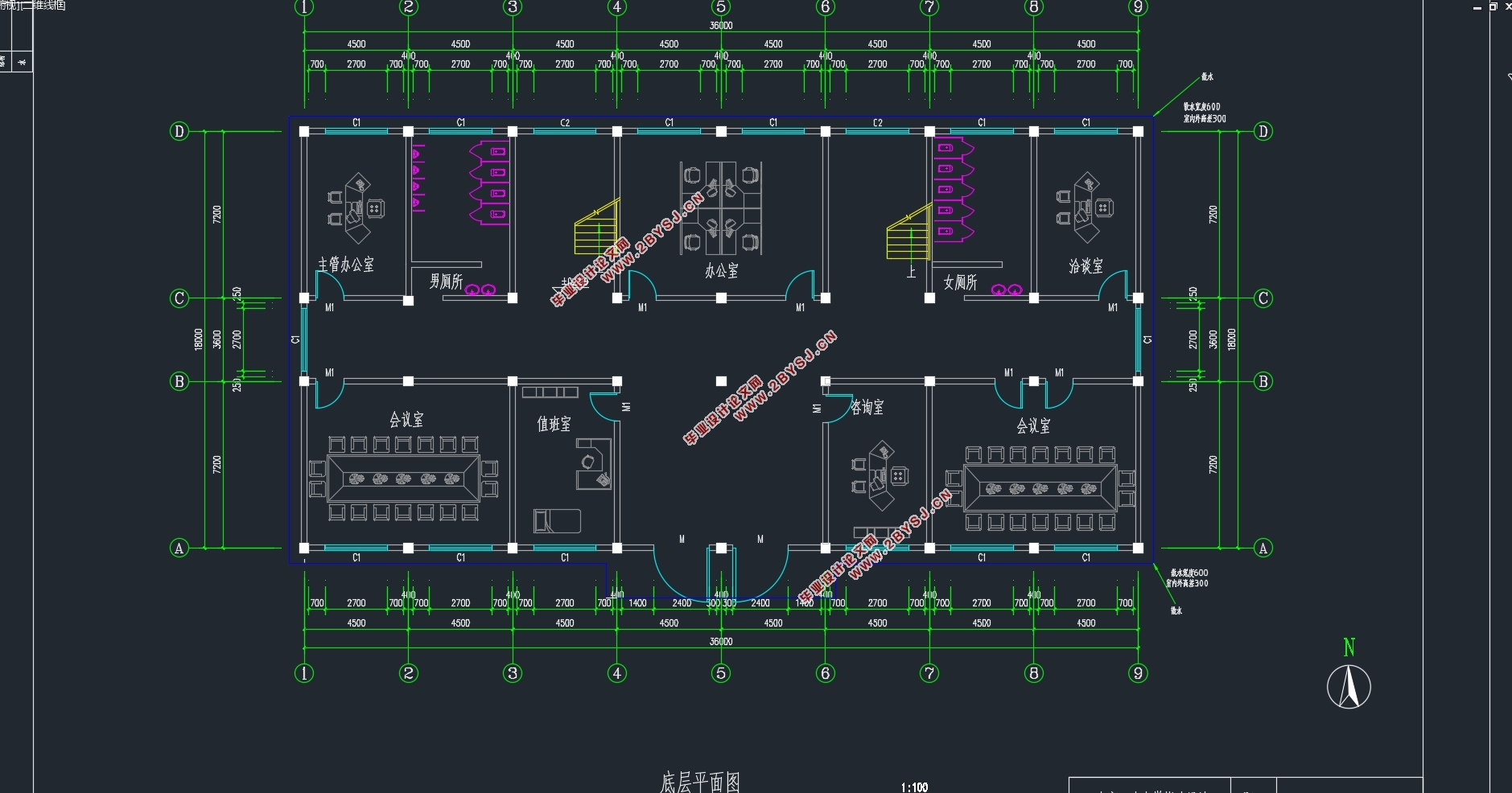

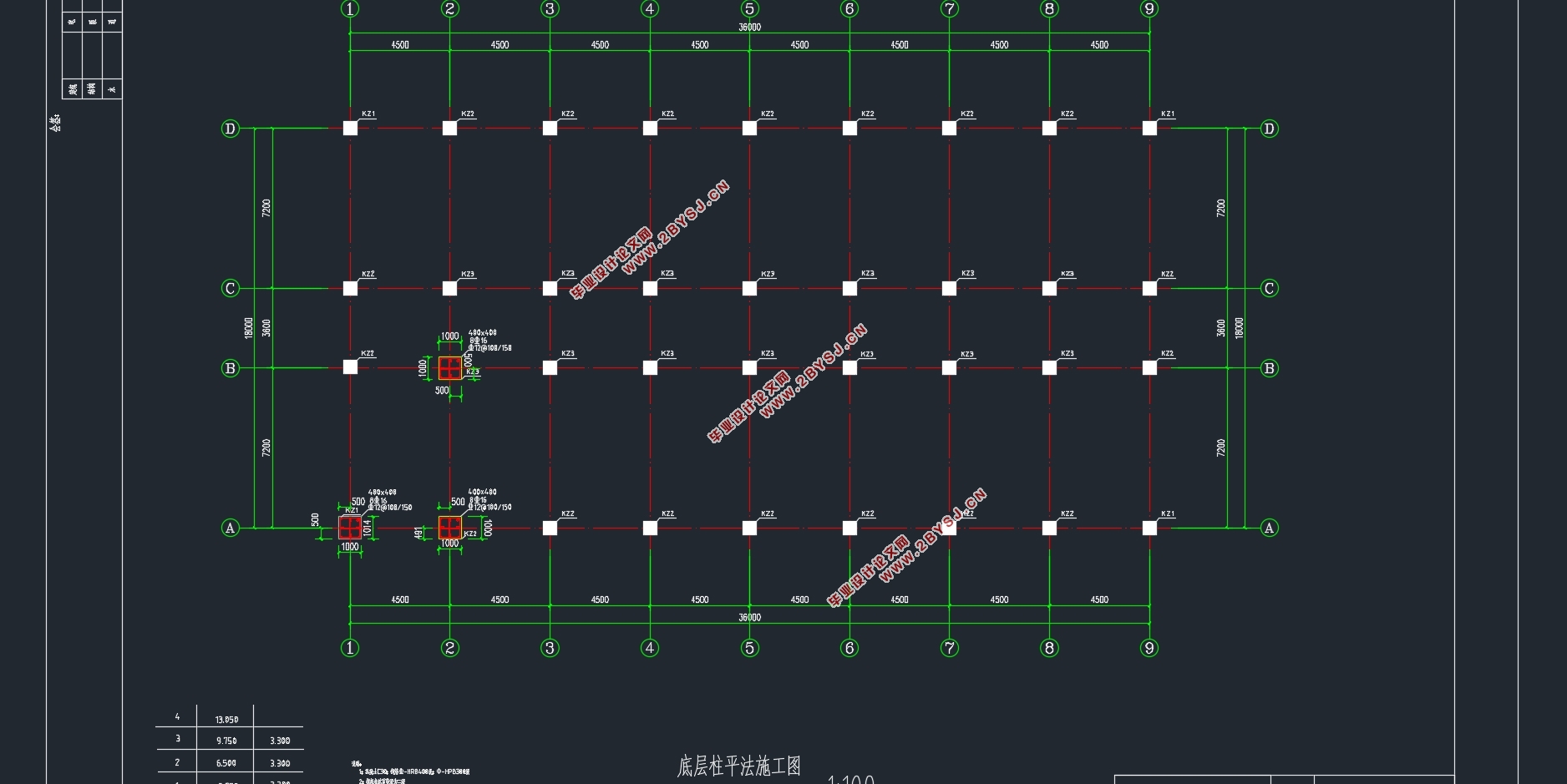

根据要求，本工程建筑面积约2592多平方米，已拟定的建筑平面轴线尺寸长36米，宽18米，为四层三跨钢筋混凝土框架结构，跨距相等柱网尺寸横向为4500*8，竖向为7200,3600,7200，层高由上至下为3300*3，4000。详见建筑图纸。条件具体如下：
1、气象资料
1）基本风压
2）基本雪压值
2、水文地质资料
   （1）场地条件：场地平整，根据地层的沉积特点和物理力学特性自上而下可划分为三层，各土层描述如下：
1）层：素填土，灰褐色，主要成分是粉质粘土，该土层普遍分布，约0.5m厚。
2）中密卵石，该土层普遍分布，约5.2m厚。
3）密卵石，该土层本次钻探未钻穿。
  （2）基础型式及持力层：本工程采用桩基础，基础持力层位于第三层密卵石，地基承载力特征值fak=200kPa。
   （3）本工程地下水埋深为10m左右，地下水对钢筋混凝土结构不具有侵蚀性。
（4）建筑场地类别：Ⅱ类（特征周期为0.45s）。
3、抗震设防烈度
7度，基本地震加速度值为0.05g，第二组。
4、荷载资料
（1）办公室楼面活载，查《建筑结构荷载规范》（GB50009—2001），确定楼面活载标准值为 。
（2）不上人屋面：活载标准值为 。
（3）屋面构造：
保护层：20mm厚1:2.5或M15水泥砂浆，表面应抹平压光，并设分隔缝，分隔面积宜为1 。
隔离层：200G/M2聚酯无纺布。
防水层：1.2厚合成高分子防水卷材两道。
找平层：20mm厚1:2.5水泥砂浆
保温层：75厚挤塑板
找坡层：膨胀珍珠岩，坡度宜为3%，最薄处不得小于30mm。
（4）楼面构造
     水泥楼面：10厚1:2水泥砂浆面层压实抹光，15厚1:3水泥砂浆找平层，现浇钢筋混凝土楼板面，12厚纸筋石灰粉平顶。
（5）围护墙：
内外墙均采用240厚粘土空心砖（容重2.36 ），双面粉刷（容重3.6 ）。每开间采用2700*1700通长塑钢窗。
（6）本工程采用全现浇框架结构，由于开间较小，在楼面不设次梁。
