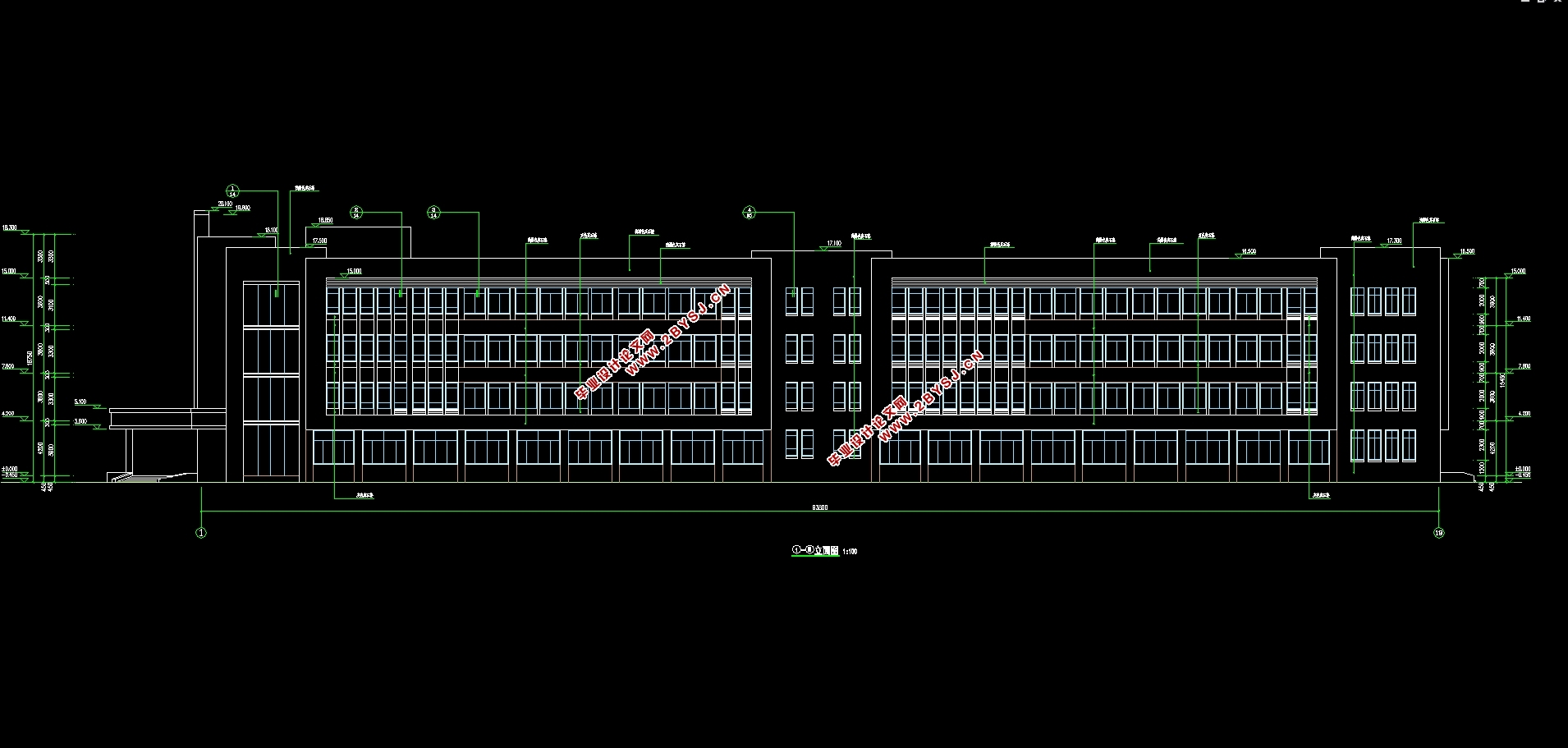

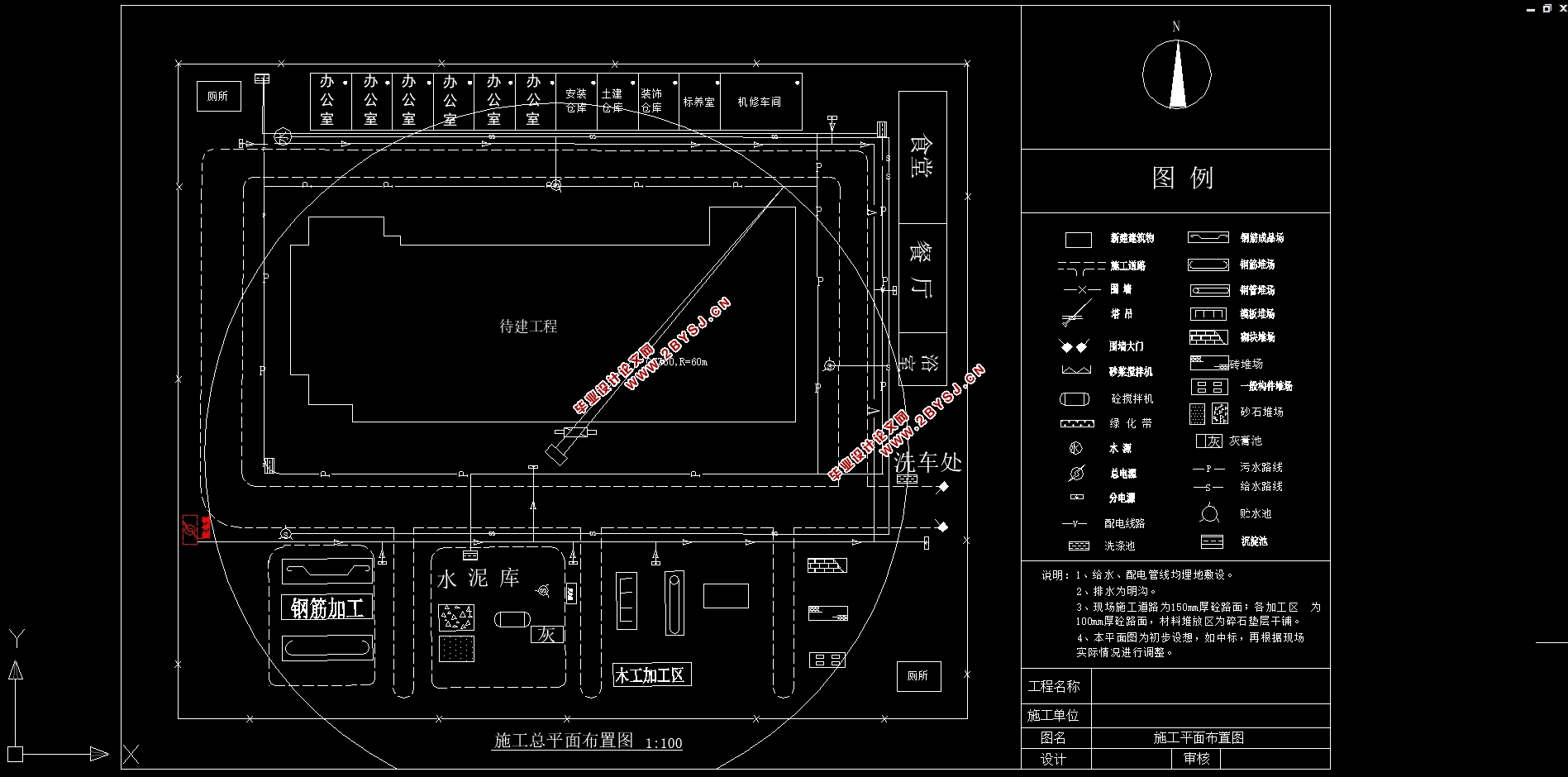

四层5700平米汽车零部件公司综合楼施工组织设计(建筑图,结构图,平面布置图)

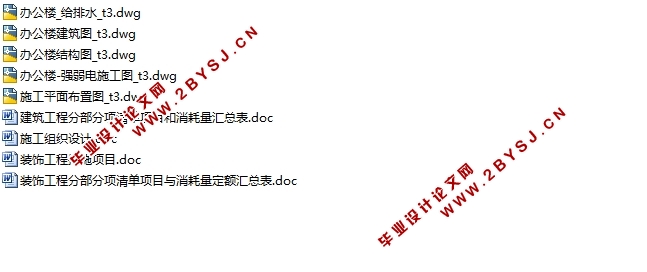

四层5700平米汽车零部件公司综合楼施工组织设计(建筑图,结构图,平面布置图)(施工组织设计书60000字,建筑图9张,结构图16张,给排水,强弱电施工图,施工平面布置图)
摘 要
毕业设计是根据XX海捷汽车零部件有限公司综合楼的招标文件的招标须知、合同条件、技术规范、图纸及其他有关文件而编制的投标书。
设计包括：商务标、技术标和结论。商务标包括土建，装饰，安装的分部分项工程量清单与计价表，综合单价分析表，措施项目清单与计价表，其他项目清单与计价表，规费、税金项目清单与计价表，工程量计算表；工程量计算按照《2008年工程量清单计价规范》中的计算规则计算，工程造价则是应用清单报价，套价利用广联达计价软件；本工程总造价10952243.07元，其中土建6604960.41元，装饰3304168.66元，安装1043114元，单方造价1918.48元。技术标则包括工程概况、施工组织及部署、施工前的准备、施工平面布置、各项管理措施、设计方案的优化及降低成本措施。技术标是从人、材、机方面来进行施工布置，从技术、施工、物资等方面采取措施来确保工程进度、工程质量与施工安全，并在此基础上降低成本，本工程计划工期320天。

关键词：建筑工程；标书；商务标；技术标；工程量清单；综合单价；施工方案；施工组织

Abstract
Graduating the design is a tender which according to Yantai Haijie integrated Beijing Great Automotive Components Company Limited project tender document bid notice, the condition of contract, the technology standard,the blueprint and other related documents establishes.
The design includes commercial bid documents, technical bid documents and conclusion. Commercial bid documents include bill of quantities of sub-part project with the pricing table ,unit price analysis of the integrated form, bill of quantities of measures items and pricing , bill of quantities of other items and pricing, bill of quantities of fees, taxes items, engineering calculation table of construction, decoration, installation. The engineering quantity computation rule is to accord  to “2008 BOQ pricing norms”. Sets of price use The enterprise. The project total cost 10952243.07 yuan, among them congstruction6604960.4 yuan,yuan3304168.6 in1043114Yuan decoration, installation, unilateral cost 1918.48 yuan,planned duration of 320day.The technical bid documents include Project Overview, construction and deployment ,pre-construction preparation, construction layout, and all management measures, design optimization and cost reduction measures. The technical bid documents is marked to construction layout from the people, material, construction machine ,to take measures from a technical, construction, material, etc. to ensure the progress of the project, engineering quality and construction safety, and to reduce costs on this basis. The project duration is 320 days.
KEY WORDS: construction engineering;bid documents; commercial bid documents; technical bid documents; the bill of quantities; comprehensive unit price ;construction scheme; construction management plan

2.1 工程总体概况
本工程为XX海捷汽车零部件有限公司综合楼项目，建设地点为XX栖霞市开发区湖北路与山西路交界处，建设单位为XX海捷汽车零部件有限公司。该工程建筑面积为5708.82平方米，建筑层数为四层，建筑高度为15.7m。建筑结构形式为框架结构，建筑设计使用年限为50年，抗震设计防裂度为七度，设计耐火等级为二级，项目设计规模等级为中型。
2.1.1 基础部分 本工程采用柱下钢筋混凝土独立基础。
2.1.2 建筑部分
本工程地面为20厚磨光花岗岩防潮地面；楼面为20厚磨光大理石楼面，其中面层下设1：3干硬性水泥砂浆结合层30厚；卫生间厨房阳台设防滑地面砖防水楼面；踢脚面层为磨光花岗石，高150mm；内墙面为水泥砂浆打底墙面，而卫生间、厨房内墙面为面砖防水涂料墙面；外墙为真石漆涂料墙面；卫生间顶棚为PVC吊顶顶棚，其他室内房间均为乳胶漆顶棚；墙体采用加气混凝土砌块砌筑。
2.1.3 结构部分
墙体：±0.000以上墙体采用A3.5加气混凝土轻质砌块（砌块容重不得大于6.5KN/m）专用砂浆（标号不小于M5）砌筑，女儿墙采用MU10烧结页岩多孔砖（孔洞率不大于30%，容重不得大于18KN/m）专用砂浆（标号不小于M7.5）砌筑。
混凝土：基础C30，垫层C15，梁板C30,柱：基础顶至标高4.150为C35，4.150至屋顶为C30，GL、GZ、QL采用C25，其他为注明为C30。
钢筋：选用A为HPB235，fy=210N/mm2; 选用B为HRB335,fy=300N/mm2; 选用C为HPB400，fy=340N/mm2。抗震等级为一、二、三级的框架和斜撑构建（含梯段）其纵向受力钢筋采用普通钢筋时，刚进的抗拉强度实测值与屈服强度实测值的比例不应小于1.25；钢筋的屈服强度与屈服强度标准值的比值不应大于1.3，且钢筋在最大拉力下的总伸长率实测值不应小于9%。


目 录
XX海捷汽车零部件有限公司综合楼施工组织设计    1
摘 要    1
Abstract    2
目 录    3
第1章 编制总说明    5
1.1 说明    5
1.2 编制原则    5
1.3 编制依据    6
1.4 本工程采用的现行技术规范    6
第2章 工程概况及特点    8
2.1 工程总体概况    8
2.2 建设地点及环境特征    8
2.3 施工条件    9
2.4 涉及的专业及施工范围    9
2.5 项目管理特点及总体要求    9
第3章 施工准备    10
3.1 施工准备工作    10
3.2 施工总进度计划和工期计划    13
3.3 主要机械设备计划    14
3.4 劳动力配置    16
3.5 测量和试验仪器设备配置    17
第4章 施工布置    24
4.1 施工组织布置    24
4.2 项目管理原则布置    24
4.3 现场施工布置    25
4.4 施工协调布置    25
4.5 施工顺序布置    26
4.6 施工段划分及主要内容    26
第5章 现场施工总平面布置    28
5.1 施工现场平面布置原则    28
5.2 临建设施的具体布置    28
5.3 现场施工管理    28
第6章 施工方案    31
6.1 基础工程    31
6.2 墙体工程    31
6.3 模板工程    31
6.4 钢筋工程    32
6.5 混凝土工程    32
6.6 外围护系统    32
6.7 装修施工    32
6.8 竣工收尾阶段    32
第7章 主要部位施工方法    33
7.1 施工顺序及施工方案    33
7.2 主要部位施工方法    33
第8章 施工进度计划    67
8.1 施工进度计划    67
8.2 工期安排控制    67
第9章 质量目标及保证措施    68
9.1 工程质量目标    68
9.2 工程质量保证措施    68
第10章 工期目标及保证措施    74
10.1 工期目标    74
10.2 工期保证措施    74
第11章 安全目标及保证措施    76
11.1 安全目标    76
11.2 安全保证措施    76
第12章 现场文明施工及标准化工地管理    81
12.1 建立健全文明施工管理机构    81
12.2 落实责任制    81
12.3 具体实施行为    81
结束语    83
致   谢    84
参考文献    85
