高寨水库除险加固工程设计(含CAD图)

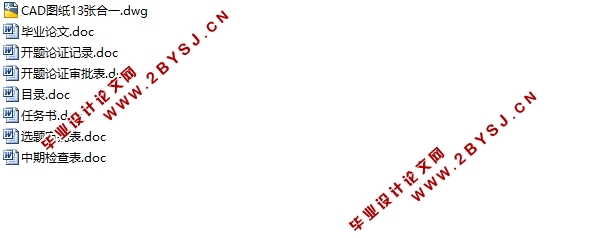

高寨水库除险加固工程设计(含CAD图)(选题审批表,任务书,开题报告,中期检查表,论文15000字,CAD图纸13张)
DESIGN OF DANGER ELIMINATION AND REINFORCEMENT   FOR THE GAOZAI RESERVOIR
摘  要:本次除险加固设计针对的是高寨水库出现的大坝坝基及接触面渗漏严重，溢洪道泄槽段底板多处被冲刷成凹坑或凹槽，无防汛仓库等问题。主要包括大坝坝体坝基进行加固防渗处理；对溢洪道进行除险加固处理；封堵输水涵洞并新开输水涵洞；新修防汛仓库。本次设计从技术和经济上是可行的。
关键词:帷幕灌浆;改建;整修;新修;

Design of Danger Elimination and Reinforcement for the Gaozai Reservoir
Abstract: The design is contrapose for gaozai reservoir’s serious leakage of dam foundation and contactor. Spillway discharge slot baseboard were absorbed out of pit or fliut by scour. It has no flood corifrot warehouse. It mainly includes measures to reinforce the dam foundation and control dam seepage ,reinforcement of the spillway and plugging emptying tunnel and openning new emptying tunnel and openning new flood control warehouse .This design is feasible from technology and economy.
Key words: curtain grouting; Rebuild; Renovation; Reinforcement

2 工程概况
2.1 流域及工程概况
坝址地理位置坐标为东经109°11′，北纬27°27′。其枢纽位于新晃侗族自治县大湾罗乡高寨村，距新晃县城14km，有村级公路直达坝址附近，交通比较方便。
高寨水库坝址以上控制集雨面积2.196km2，干流长2.685km， 坝址以上干流坡降为72.3‰ 。流域植被良好，年降水较丰富，多年平均降雨量1145mm，主要集中在4~6月的多雨季节。水库正常蓄水位559.00m，相应正常库容24.00万m3，死水位545.9m，相应死库容1.90万m3，总库容30.25万m3。高寨水库灌溉面积60 km2，保护下游人口1900人，是一座以灌溉为主，结合防洪、养殖等综合效益的小（Ⅱ）型水利工程。
水库大坝包括大坝坝体、溢洪道、输水涵洞等建筑物。大坝为粘土心墙坝，最大坝高21.9m，坝顶高程561.9m，坝顶轴长76m，坝顶宽4.2m，为5级建筑物。大坝上游坡面有三级坡比和两个平台，从上至下为1:1.8、1:2.5、1:2.8；下游四级坡比三个平台，从上至下为1:1.5、1:4.5、1:4.0、1:0.5。
高寨水库溢洪道位于大坝左端，为正槽式宽顶堰，槽身为矩形断面，堰顶高程559.00m。
输水涵管为浆砌矩形无压涵，断面尺寸为 0.5×0.6m，长为105m，涵管底板坡降为1/100，最大放水量0.03m3/s，位于右坝体内。自建成运行以来，没有维修过，由于运行年代较久，如今涵管已堵塞、渗漏，影响水库正常运行。
2.2 自然气象
高寨水库位于湖南省西部新晃县，属亚热带地区，气候温和，四季分明，光照充足，雨量充沛。多年平均气温16.6℃，历史极端最高气温40.9℃（1971年7月27日），历史极端最低气温－10.3℃（1977年1月30日）。多年平均降雨量1145mm，其中春季降雨量420.1mm，占全年的36.7%，夏季降雨量396.5mm，占全年的34.7%；最大年降雨量1461.9mm（1967年），最小年降雨量872.7mm（1986年），最大日降雨量137.9mm（1960年5月18日）。多年平均日照时数1300.5h，多年平均无霜期300d，初霜日一般为12月15日（最早年为1959年11月14日，最迟年为1964年1月28日），终霜日一般为2月15日（最早年为1973年1月18日，最迟年为1970年3月16日）。多年平均风速1.3m/s，最大风速14m/s。
2.3  工程地质
2.3.1  地形地貌
工程区总的地势为东南高，西北低，地貌类型属侵蚀构造中低山区，主要由下古生界地层组成。山脉沿构造线大致呈NE向延伸，山岭标高300～800m，山坡坡角一般20°～45°，河谷狭窄，多呈“V”形。高寨库即位于中上游河段。


目     录
摘要………………………………………………………………………………1
关键词……………………………………………………………………………1
1 前言……………………………………………………………………………2
2 工程概况………………………………………………………………………2
2.1 流域及工程概况……………………………………………………………2
2.2 自然气象……………………………………………………………………3
2.3 工程地质……………………………………………………………………3
2.3.1 地形地貌……………………………………………………………3
2.3.2 地层岩性……………………………………………………………3
2.3.3 地质构造……………………………………………………………4
2.3.4 水文地质条件………………………………………………………4
2.3.5 区域稳定性评价……………………………………………………4
2.3.6 坝基工程地质………………………………………………………4
2.3.7 坝体工程地质………………………………………………………4
2.3.8 溢洪道工程地质……………………………………………………5
2.3.9 输水隧洞工程地质…………………………………………………5
3 水文与调洪演算………………………………………………………………5
3.1 基本资料……………………………………………………………………5
3.2 洪水复核……………………………………………………………………5
3.2.1 设计暴雨……………………………………………………………6
3.2.2 用推理公式推求设计洪水…………………………………………7
3.2.3 用纳西瞬时单位线推求设计洪水…………………………………8
3.3.4 采用成果…………………………………………………………10
3.4 施工洪水…………………………………………………………………10
3.5 调洪演算…………………………………………………………………11
3.5.1 基本资料…………………………………………………………11
3.5.2 调洪演算…………………………………………………………12
3.5.3 水库抗洪能力复核………………………………………………13
3.5.4 水库大坝坝顶部高程复核………………………………………13
3.5.5 溢洪道控制段顶部高程的复核…………………………………14
4 工程任务与规模……………………………………………………………14
4.1 工程规模及除险加固的必要性…………………………………………14
4.2 工程存在的主要问题………………………………………………14
4.2.1 大坝………………………………………………………………15
4.2.2 溢洪道……………………………………………………………15
4.2.3 输水涵洞…………………………………………………………15
4.2.4 防汛仓库…………………………………………………………15
4.3 除险加固技施设计的主要内容……………………………………15
5 除险加固工程设计…………………………………………………………15
5.1.设计依据…………………………………………………………………15
5.1.1 工程等级及洪水标准……………………………………………15
5.1.2 设计基本资料……………………………………………………16
5.2 大坝加固设计……………………………………………………………16
5.2.1 大坝现状及存在问题……………………………………………16
5.2.2 大坝除险加固方案………………………………………………16
5.2.3 大坝冲抓套井回填设计…………………………………………17
5.2.4 坝基防渗处理……………………………………………………18
5.2.5 大坝坝体结构稳定问题…………………………………………20
5.2.6 护坡………………………………………………………………21
6 输水建筑物设计……………………………………………………………22
6.1 输水涵管现状……………………………………………………………22
6.2 输水底涵封堵设计………………………………………………………22
6.3 新建输水隧洞设计………………………………………………………22
6.4 新建放水卧管……………………………………………………………23
6.5 卧管结构设计……………………………………………………………23
6.6 消力井设计………………………………………………………………24
6.7 排水棱体处理……………………………………………………………24
6.8 溢洪道除险加固…………………………………………………………24
7 防汛仓库修建………………………………………………………………30
8 结论…………………………………………………………………………30
参考文献………………………………………………………………………31
致谢……………………………………………………………………………32
附录……………………………………………………………………………32
