淮安市六层3000平米商住宅楼设计(含CAD建筑图,结构图)

以下是大纲或介绍,如需要完整的资料请购买下载. 本资料已审核过,内容保密,格式标准,质量保证.
1.无需注册登录,购买下载后即可获取该完整的资料.
2.购买后本站提供下载链接或联系客服发送资料.
资料介绍

淮安市六层3000平米商住宅楼设计(含CAD建筑图,结构图)(计算书34000字,CAD建筑图12张,结构图17张)

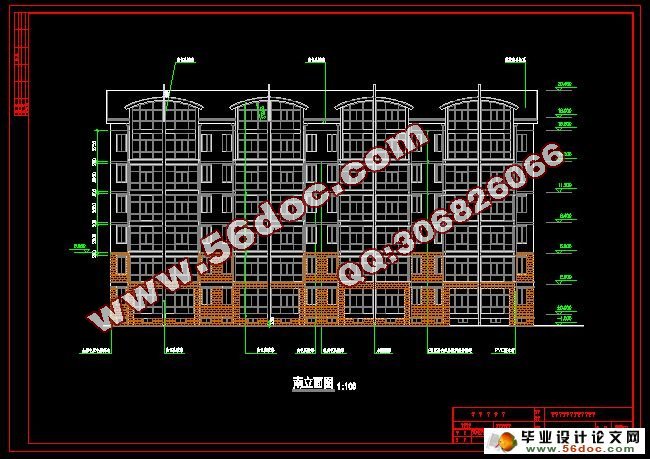

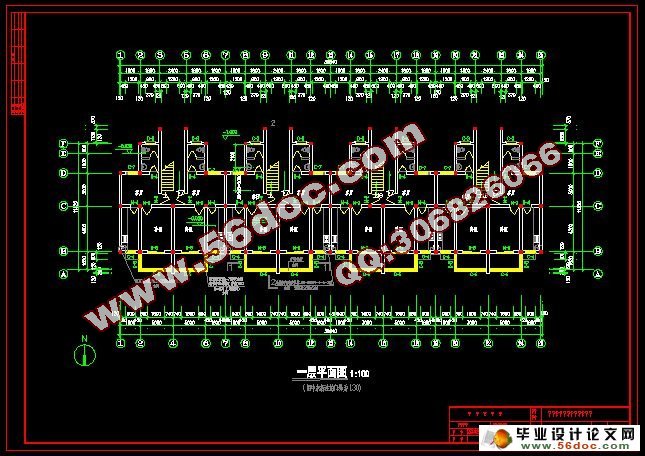

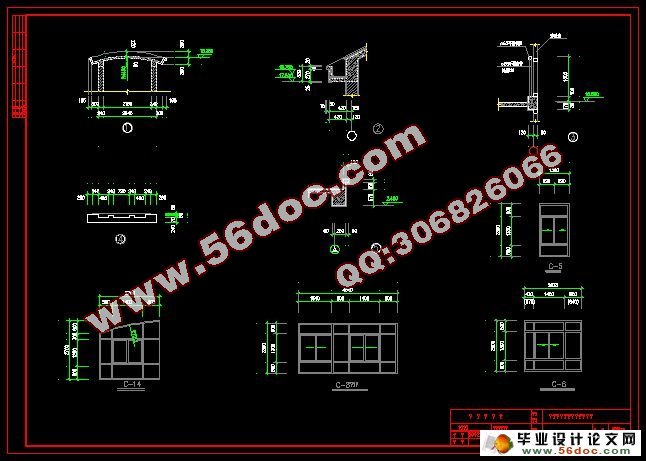

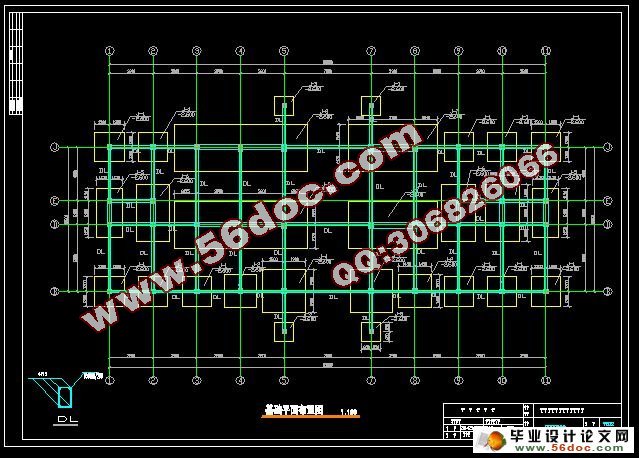

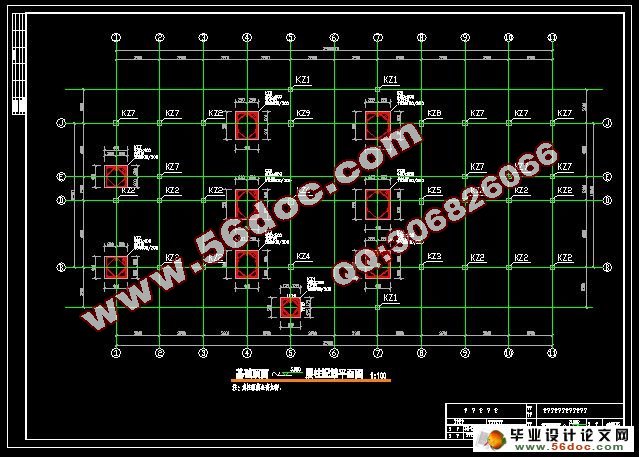

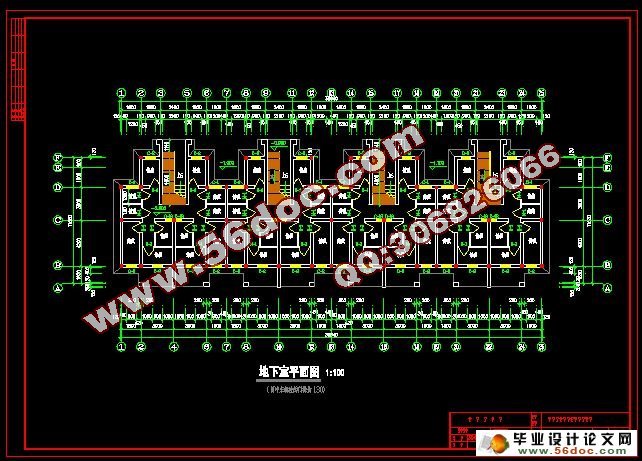

本次毕业设计分建筑设计和结构设计两部分,建筑设计包括建筑总平面图、建筑平面图、剖面图、立面图及建筑构造详图;结构设计包括上部结构设计、基础设计以及楼梯、楼板设计。本次设计采用结构软件PKPM进行复核,图纸全部用计算机绘制,说明书全部用计算机打印。
本设计说明书主要包括设计任务书、建筑设计(包括总平面图、平面图、立面图、剖面图等)、基础设计以及其它附属构件设计,基本上是一个比较全面的设计。在设计中运用了Auto-CAD、PKPM等一系列计算机辅助设计软件,对自己的计算机知识和软件运用能力有了一定的加强。
本设计从建筑到结构是一个较为完整的设计过程,通过毕业设计复习和巩固了以前所学知识,把主要课程联系成一个完整的体系,并运用于设计中;本次毕业设计培养了我进行独立设计的基本能力,为毕业后的工作打下了坚实的基础。

工程概况
    江苏省淮安市钵池山小区商住宅,本工程主体采用具有很多优点的框架结构,建筑面积3000平方米左右,总体分六层,上设阁楼,下设车库,总高19.0米,半地下室高为1.0米,地上六层,层高2.8米,突出屋面的是坡屋面所形成的阁楼。屋面、半地下室采用2级防水。套型是一室一厅。具体功能包括每套住宅必须包含卧室、起居室、厨房、卫生间,根据建筑面积和建筑类别的不同适当增加必要的配套实施。
2.2工程设计依据
2.2.1工程设计原始资料
    (1)常年地下水位低于-1.3m,水质对混凝土没有侵蚀作用。
    (2)最大积雪厚度0.32m,基本雪压S0=0.40KN/㎡, 基本风压ω0=0.40KN/㎡,土壤最大冻结深度0.09m。
    (3)抗震设计烈度:7度,第一组,建筑场地类别为2类,场地特征周期为0.35s,地面粗糙度为B类
