五层6600平方米某学校教学楼建筑结构设计

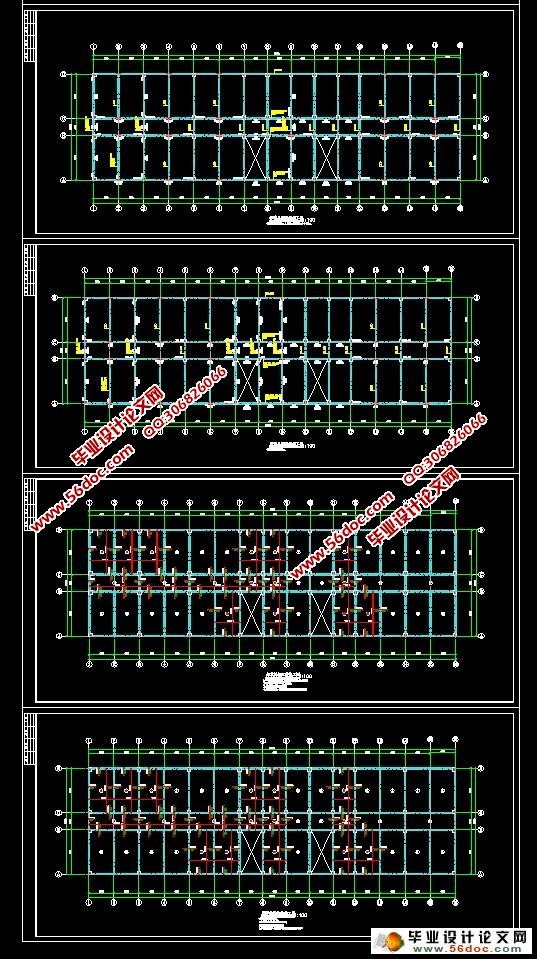

五层6600平方米某学校教学楼建筑结构设计(开题报告,文献综述,计算书13400字,CAD建筑图4张,结构图7张)
摘 要：本设计是对教学楼的设计，面积大约6600平方米，总高约18.0m。本次设计主要任务有两个:建筑设计与结构设计。建筑设计需要确定建筑方案和绘制建筑施工图，结构设计为本设计最主要的部分。结构设计是在初步建筑方案确定的前提下确定结构方案。选择合理的结构体系进行结构布置，并且经过计算确定结构尺寸等。结构计算包括荷载计算，变形计算，内力分析和截面设计。此外，由于是对教学楼的设计，所以需要考虑到绿化问题以及安全通道等。总之适用，安全，经济是本次设计的原则。

关键词：教学楼建筑;结构设计;框架，内力计算;构件配筋，绿化

工程名称
某学校教学楼
2.2 设计资料
工程概况：该建筑位于城区，建筑性质为教学楼，总建筑面积为6600平方米，建筑总高度为18.0 ，主体结构共5层，层高为3.6 ,局部突出电梯维修间高为3.3 。
2.3 建筑技术条件
2.3.1 气象条件
地区主导风向为东北风，基本风压W0=0.35kN/m2；基本雪压S0=0.10kN/m2。

2.3.2 工程地质条件
地质构成：根据岩土工程勘察报告，按地层的成因、时代及物理力学性质差异，勘探深度范围内从上到下场地地质构成如下：
1）耕土，层厚0.40～0.70m；
2）粉质粘土，层厚3.20～3.70m，承载力标准值 kPa；
3）粉质粘土，层厚0～2.50m，承载力标准值 kPa；
4）粉质粘土，层厚3.60～4.60m，承载力标准值 kPa。

3.2.2 结构尺寸
（1）外墙采用300 厚加气混凝土砌块，内墙采用200 厚加气混凝土砌块。
（2）框架梁：混凝土采用C30，双向框架梁最大截面尺寸按跨度预估，KL1=7700 ， 取h=(1/8~1/12)L,初选h=700 ；b=(1/2~1/3)h，初选b=350 。KL2:300 ×700 ,KL3:300 ×600 。
（3）楼板采用现浇钢筋混凝土板，板厚为120 。
（4）框架柱：初步选择截面尺寸为Z1:600 ×600 ,Z2:300 ×300 。


目   录
ABSTRACT    1
目   录    I
1 绪论    1
2 建筑设计    2
2.1 工程名称    2
2.2 设计资料    3
2.3 建筑技术条件    3
2.3.1 气象条件    3
2.3.2 工程地质条件    3
2.4 建筑平面设计    3
2.5 建筑剖面设计    3
2.6 建筑立面设计    3
2.7 建筑屋面排水设计    4
3 结构设计    5
3.1 结构选型    5
3.1.1 结构体系选型    5
3.1.2 框架结构承重方案的选择    5
3.1.3 其它结构选型    5
3.2 框架结构计算    6
3.2.1 确定框架计算简图    6
3.2.2 结构尺寸    6
4 重力荷载代表值计算    8
4.1 板恒荷载标准值计算    8
4.1.1屋面荷载标准值    8
4.1.3 二-五层普通楼面荷载标准值    8
4.1.4 二-五层卫生间楼面荷载标准值    9
4.2 板活荷载标准值计算    9
4.3 柱荷载标准值    9
4.4 墙体荷载标准值    10
4.4.1 外墙荷载标准值    10
4.4.2 内墙荷载标准值    10
4.5 墙体自重及门窗自重计算    10
4.5.1 五层墙体及门窗自重    11
4.5.2 二至四层墙体与门窗自重    11
4.5.3 一层墙体自重    12
4.6 楼板自重    13
4.6.1 屋面板自重    13
4.6.2 二至五层楼面自重    13
4.7 柱自重    14
4.7.1 顶层柱自重    14
4.7.7  二至四层柱自重    14
4.7.3 一层柱自重    14
4.7.4 电梯柱自重    14
4.8 梁自重    14
4.8.1 顶层梁自重    14
4.8.2 四层梁自重    14
4.8.3 一至三层梁自重    14
4.9 各质点重力荷载代表值    14
5 框架侧移刚度计算    17
5.1 横向框架侧移刚度计算    17
5.2 各层D值汇总    20
6 横向水平荷载作用下框架结构的内力和侧移计算    23
6.1 横向风荷载作用下框架内力和侧移计算    23
6.1.1 风荷载标准值    23
6.1.2 风荷载作用下的水平位移验算    25
6.1.3 风荷载作用下框架结构内力计算    25
7 竖向荷载作用下框架结构的内力计算    30
7.1 横向框架内力计算    30
7.1.1 计算单元    30
7.1.2 荷载计算    31
7.1.3 内力计算    34
7.7 横向框架内力组合    46
7.7.1 结构抗震等级    46
7.7.2 框架梁柱内力组合    47
8 截面设计    59
8.1 框架梁    59
8.1.1 梁的正截面受弯承载力计算    61
8.1.2 梁斜截面受剪承载力计算    63
8.2 框架柱    64
8.2.1 剪跨比和轴压比验算    64
8.2.2 柱正截面承载力计算    64
9 基础设计    71
9.1 设计说明    71
9.2 求地基承载力设计值    71
9.3 初步选择基础尺寸    71
9.3.1 按轴心受压柱进行计算    71
9.3.2 计算基底压力    72
9.4 基础结构设计    72
9.4.1 对接边抗冲切验算    72
9.4.2 上阶变阶处对下阶的抗冲切验算    73
9.5 配筋计算    74
9.5.1 计算 配平行于 方向的钢筋    74
9.5.2 计算 配平行于 方向的钢筋    74
9.6 内柱基础的设计    75
9.6.1 确定基底尺寸及承载力验算    75
9.6.2 基础结构设计(双柱联合基础分二阶)    75
9.6.3 配筋计算    76
10 设计心得    78
11致谢    79
