资料介绍:

十一层10174平米济南市框架剪力墙高层办公楼(含地下车库)(建筑图,结构图)(计算书18000字,外文翻译,图13张)
我的设计内容主要是结构设计,毕业设计是土木工程专业的必修课程,我的设计是办公楼设计,设计采用钢筋混凝土现浇框架--剪力墙结构,建筑层数为十一层,地上十层,地下一层,建筑总高度39.9 m,总建筑面积10174.32㎡,其中地下室占地面积为1017.47㎡。根据设计要求,设防烈度为7度,抗震等级为二级,设计中要考虑抗震设计。设计包括结构部分、楼梯、基础等。根据任务书定出各层平面图及平面布置。本方案主体结构为双向承重框架—剪力墙结构。在进行荷载计算和构件截面估算后,选取了一榀框架—剪力墙进行计算,计算内容包括框架梁、框架柱、剪力墙、连梁的截面尺寸的选取及线刚度的计算;恒载、活载、地震作用下梁端、柱端、剪力墙、连梁的弯矩、剪力的计算;框架、剪力墙、连梁的内力组合;框架梁柱配筋计算;楼梯配筋计算及基础设计。框架受力钢筋主要采用Ⅲ级钢筋,箍筋主要采用Ⅰ级钢筋,楼梯采用钢筋混凝土梁板式楼梯;由于上部结构荷载较大,地基土存在软弱层,基础采用钢筋混凝土筏板基础。整个方案设计基本符合设计和结构要求,具有一定的合理性。
通过对办公楼楼层平面图、剖面图、构造图的绘制和结构的设计,熟悉了设计的全过程,并能熟练应用AuToCAD、天正绘图软件等,并熟悉了一下PKPM的应用,掌握了结构设计计算的基本方法,创造性的完成了毕业设计任务。同时,对大学所学的专业知识和基本概念有了更深的理解,从而提高了分析和解决实际问题的能力。

1.工程名称:
 济南市伊方集团高层办公楼
2.建设地点:
 济南市近郊
3.工程概况:
11层,平面尺寸为,主体高度为39.9m,手层层高为,其余层高为,地下室一层,层高。上部为框架-剪力墙结构,剪力墙门洞高为,内外围护墙均采用加气混凝土。
主要功能划分:本工程地下一层为车库,存储丙类以下物资,一层及十层为办公用房以及营业厅。
4.设计条件:
  抗震设防烈度为7度,场地类别为Ⅱ类,设计地震分组为第一组,基本风压为 ,地面粗糙度为B类,基本雪压为 ,
5.设计要求:
   选择合理的结构方案,进行结构布置,对该建筑进行横向抗震设计。

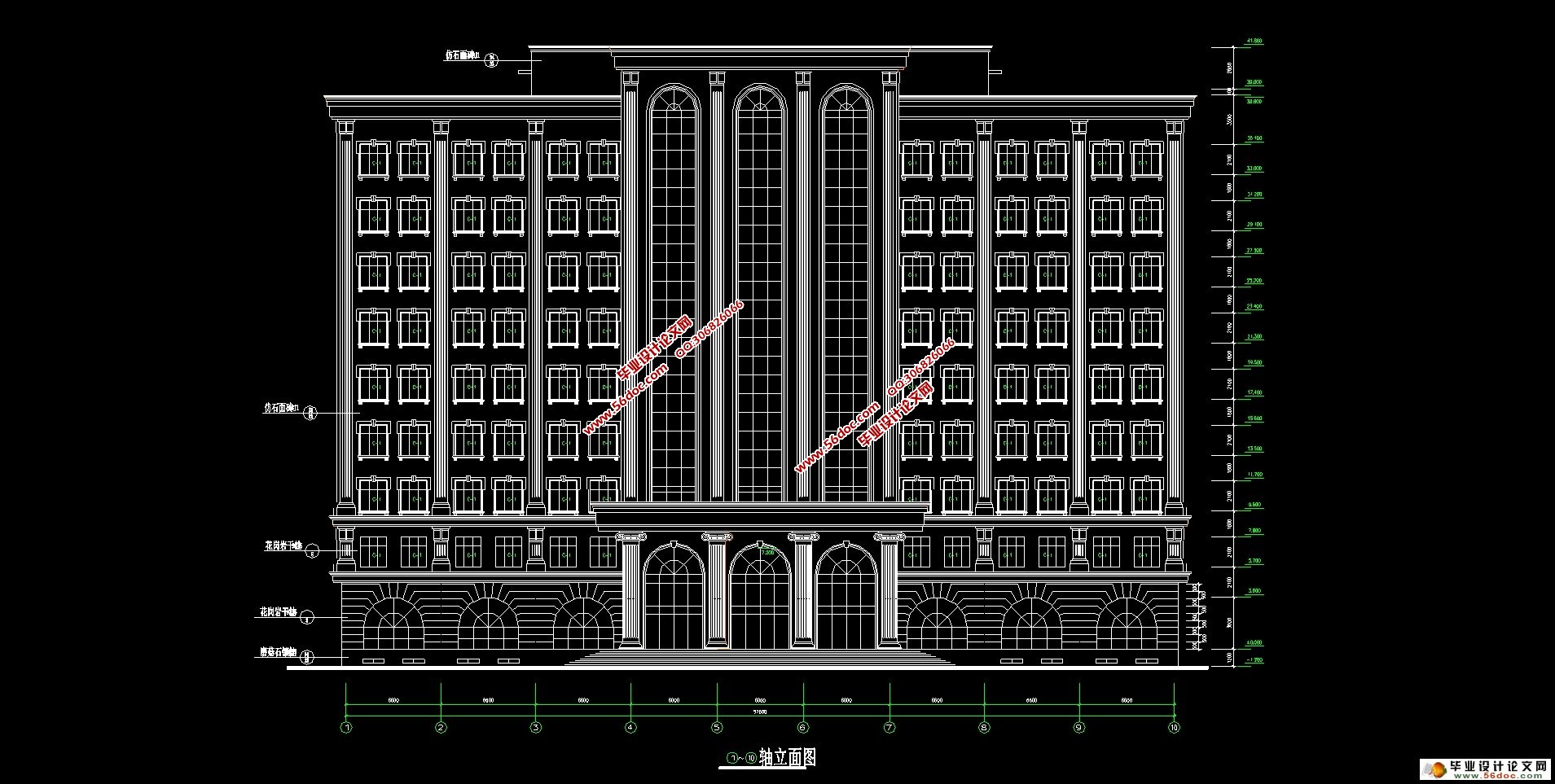

十一层济南市框架剪力墙高层办公楼(含地下车库)(建筑图,结构图)

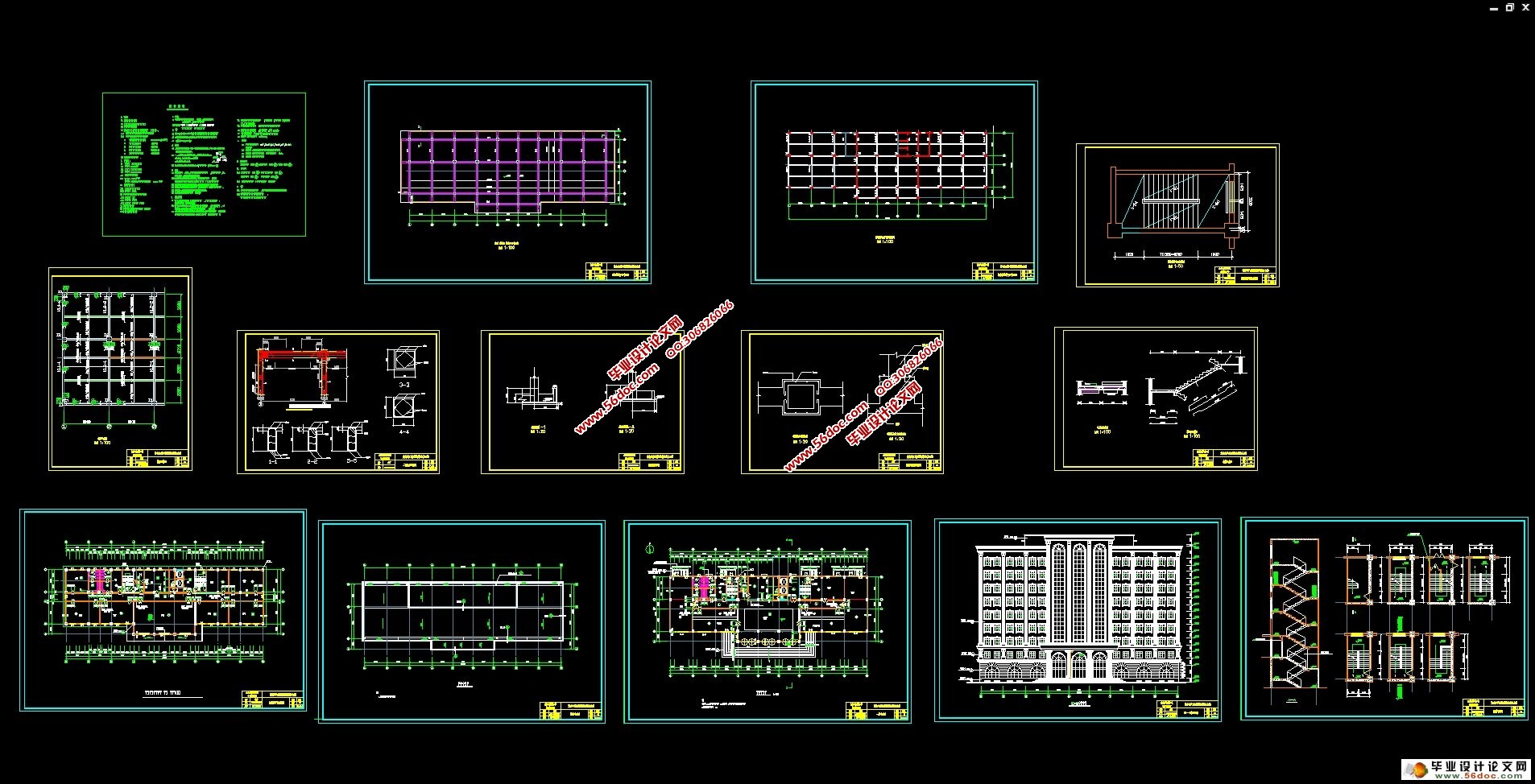

十一层济南市框架剪力墙高层办公楼(含地下车库)(建筑图,结构图)

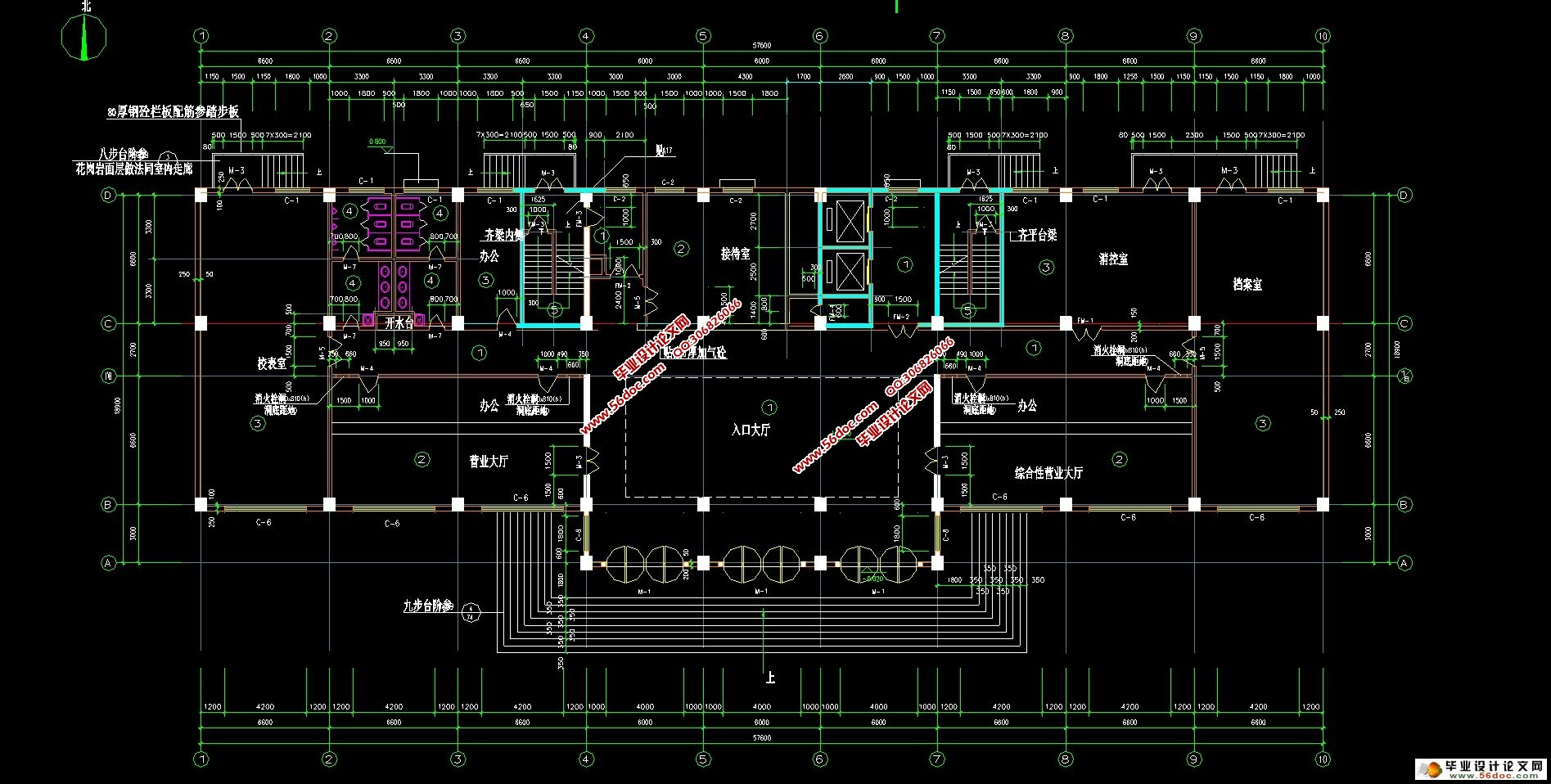

十一层济南市框架剪力墙高层办公楼(含地下车库)(建筑图,结构图)


目      录
目录•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1-1
第一章、中英文摘要•••••••••••••••••••••••••••••••••••••••••••••••3-5
第二章、前言•••••••••••••••••••••••••••••••••••••••••••••••••••••5-6
第三章、混凝土框-剪结构设计•  ••••••••••••••••••••••••••••••••••6-6
第一节、框剪结构设计任务书••••••••••••••••••••••••••••••••••••6-7
第二节、结构布置及截面尺寸初步估算••••••••••••••••••••••••••••7-12
第三节、计算简图及刚度参数••••••••••••••••••••••••••••••••••••12-24
   第四节、竖向以及水平荷载计算••••••••••••••••••••••••••••••••••24-33
   第五节、水平荷载作用效应分析••••••••••••••••••••••••••••••••••33-44
第六节 竖向荷载作用下框剪结构内力计算•••••••••••••••••••••••44-53
第七节、荷载效应组合•••••••••••••••••••••••••••••••••••••••••53-60
第八节、框剪梁柱截面设计及配筋计算••••••••••••••••••••••••••••60-66
第九节、现浇楼梯设计••••••••••••••••••••••••••••••••••••••••••66-73
第九节、楼板设计配筋••••••••••••••••••••••••••••••••••••••••••66-73
第十节、框剪结构片筏基础设计••••••••••••••••••••••••••••••••••73-77
第四章、谢辞•••••••••••••••••••••••••••••••••••••••••••••••••••••78-80
第五章、注释•••••••••••••••••••••••••••••••••••••••••••••••••••• 80-80
第六章、参考文献•••••••••••••••••••••••••••••••••••••••••••••••••80-80
附录、专业英语翻译•••••••••••••••••••••••••••••••••••••••••••••••81-95
