严冲水库除险加固初设(附CAD图纸)

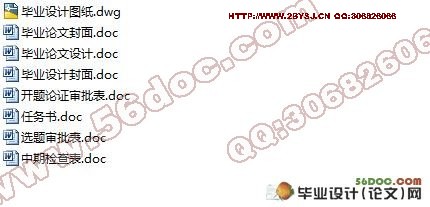

严冲水库除险加固初设(附CAD图纸)(含选题审批表,任务书,开题报告,中期检查表,论文说明书16000字,CAD图纸11张)
摘  要：严冲水库地理位置位于湘潭县排头镇严冲村，坐落在属湘江水系左岸涓水支流的溪流之上，，是一座具有防洪、灌溉、养鱼等综合效益的工程。水库枢纽由主、副坝、溢洪道、放水隧洞和涵洞等组成。由于该工程属典型“三边”工程，工程建设先天不足，运行管理中不断出现问题。水库自蓄水运行以来，陆续出现过坝坡失稳、大坝渗漏、溢洪道水毁及输水涵洞漏水等险情，期间虽经过加固处理，但未从根本上加以治理，水库运行至今，许多隐患日渐暴露，并有进一步恶化的趋势。本设计是按照国家的相关规定，同时结合大坝水文、地质、施工、经济等一系列因素。
关键词：水库；坝坡失稳;大坝渗漏;加固;设计;综合效益

Design of Danger Removing and Reinforcement project for Yanchong Reservoir
Abstract: The Yan Chong reservoir is located in Yan Chong village, Pai Tou town, Xiang Tan country, and it lies on the stream of Juan Water, which belong to the left bank of Xiang Jiang River. It is one project with comprehensive functions like flood prevention, water supply, fish and so on. The reservoir consists of the main and auxiliary dam, spillway, diversion tunnel and culvert etc. As the project is a typical “triangular”, and the construction with inborn weakness, some problems keeping appearing in management. Since it put into operation, the dangers occurred one after another, such as, slope instability, dam seepage, the damage of spillway which cased by water, the leaking of water conveyance tunnel. Although it had been strengthened during the period, but that never solve those problems radically. So by far, many hidden dangers are exposing and becoming worse. This design combines with the dam hydrology, geology, construction, economy and a series of factors in accordance with the relevant regulations of the state.
Keywords: reservoir;slope;instability;dam seepage;strengthen;design;comprehensive functions

2  工程概况
2.1  工程简述
湘潭县严冲水库于1963年8月动工兴建，1967年建成蓄水。该水库为小（Ⅰ）型水库，是一座具有防洪、灌溉、养鱼等综合效益的工程。水库枢纽地理位置位于湘潭县排头镇严冲村，座落在属湘江水系左岸涓水支流的溪流之上，距湘潭县县城60余km。大坝控制集雨面积4.16km2，其中坝址以上控制面积为 0.66km2，外引面积3.5km2，外引渠道长3.5km。坝址以上干流长7.16km，干流平均坡降26.24‰。
枢纽由主、副坝、溢洪道、放水隧洞和涵洞等组成。水库主坝为均质土坝，坝顶高程105.52m，最大坝高21.0m，坝顶轴线长160.0m，底轴长 31m，坝顶宽8.5m，上游坝坡坡比（从上至下）1:2.0，下游坝坡坡比（从上至下）1:2.5；副坝为均质土坝，坝顶高程105.52m，最大坝高 11m，坝顶轴长91m，坝底轴长40m，坝顶宽4m。溢洪道为宽浅式矩形
堰顶高程102.80m，堰顶宽3.0m。主坝输水隧洞为无压圆拱隧洞，断面尺寸1.4m×0.8m，进口底面高程90.273m，启闭设备为斜卧式拉杆启闭。副坝输水涵管为钢筋砼箱涵，启闭设备为斜卧式拉杆启闭。
水库正常蓄水位为102.80m，相应库容196万m3；死水位90.273m，相应库容48万m3，设计洪水位（P=3.33%）103.97m，校核洪水位（P=0.33%）104.48m，总库容239.61万m3。大坝防洪标准为：设计洪水30年一遇，校核洪水300年一遇。库区位于山丘区，植被覆盖良好。
由于该工程属典型“三边”工程，工程建设先天不足，运行管理中不断出现问题。水库自蓄水运行以来，陆续出现过坝坡失稳、大坝渗漏、溢洪道水毁及输水涵洞漏水等险情，期间虽经过加固处理，但未从根本上加以治理，水库运行至今，许多隐患日渐暴露，并有进一步恶化的趋势。


目  录
摘  要    1
关键词    1
1  前 言    2
2  工程概况    2
2.1  工程简述    2
2.2  水文    3
2.2.1  气象    3
2.2.2  暴雨    3
2.2.3  洪水    3
2.3  工程地质    4
2.3.1  地层岩性    4
2.3.2  地质构造及地震    4
2.3.3  不良地质现象    5
2.4  大坝枢纽现状    5
2.5  除险加固工程任务    6
3  水文及调洪演算    6
3.1  设计洪水    6
3.1.1  计算方法    6
3.1.2  洪水成果的合理性检查    10
3.1.3  分期洪水    10
3.2  设计及校核洪水位确定    11
3.2.1  库内水位～容积曲线    11
3.2.2  溢洪设施的水力计算    11
3.2.3  调洪计算    13
4  工程加固设计    14
4.1  设计依据    14
4.2  水库抗洪能力复核    14
4.2.1  大坝超高高程复核    14
4.2.2  溢流道控制段顶部高程复核    15
4.3  挡水建筑物    16
4.3.1  大坝稳定处理设计    16
4.3.2  大坝内外坡整治    16
4.3.3  大坝防渗处理    16
4.3.4  坝基、坝肩帷幕灌浆设计    19
4.3.5  大坝除险后渗流分析    20
4.4  溢洪道除险加固设计    29
4.4.1  现状溢洪道基本情况    29
4.4.2  溢洪道改建布置    29
4.4.3  改建后溢洪道水力计算    30
5  结论    35
参考文献    36
致  谢    36
附图    37
