摘   要：百念塘位于浙江花街镇，是一座以灌溉为主的山塘。本设计主要对山塘坝体、溢洪道及输水涵管进行除险加固。百念塘坝体加固工程有几个方面：放缓迎水坡坡比，增设上、下游护坡，加高加宽坝顶，新增粘土斜墙方案对山塘大坝进行防渗加固，溢洪道加固，挖除原砌石方涵，新建一根DN200钢管的灌溉放水涵管，并新建启闭机房。
关键词: 病险水库；除险加固；土石坝；防渗

Design of Danger Elimination and Reinforcement for the Bainian Dam in Huajie County
Abstract: Bainian river located in Huajie county of Zhejiang which is the key to irrigate.This design mainly focuses on the danger control and reinforcement of the dam,the spillway and the water-carrying tunnel.The dam reinforcement project consists of servel components:slowing down upstream slope ratio,adding upstream and downstream slope protection, reinforcing and heightening the top of dam,building the new inclined clay for solving the problem of seepage in the design ,overhauling the spillway completely ,excavating out preceding square stones and building a new DN200 steel pipe being pipe-shaped culvert to irrigate, and constructing a new open-close equipments house.
Keywords: sickness danger reservoir; danger elimination and reinforcement; earth and rockfill dam; seepage

百念塘位于永康市花街镇陈弄村。坝址以上集雨面积0.10km2，主流长0.58总库容3.2万m3。 是一座以灌溉为主的山（II）型山塘，属屋顶山塘。山塘水坝主要建筑物包括大坝、溢洪道及输水涵管。大坝为均质土石混合坝，最大坝高5.5m，坝顶高程 40.63～41.09m不等，坝顶长120m，坝顶平均宽度1.8m，大坝迎水坡及背水坡无任何形式护坡，坝面杂草丛生。溢洪道位于大坝右坝头，为开敞式正槽溢洪道，控制段堰顶长度2.5m，堰顶高程39.78m，进口宽度为2m。大坝左端有一条输水涵管，型式为0.3m×0.3m的砌石方涵，长约 20m。由于当时采用群众性施工，填土的来源，质量没有严格按照技术要求执行，加之采用简易的人工夯压设备，坝体夯压不密实。其下游有陈弄村、公路及输电线路等重要基础设施。 该水库的灌溉面积148亩，保护下游一个村庄300余人口，土地15km2，房屋0.2万m2。
该山塘自建成运行以来，一直带病运行，严重威胁下游村民的生命和财产安全。山塘一旦失事，将会对下游地区的基础设施造成破坏。为保证百念塘的安全运行，使其充分发挥效益，对百念塘进行整治是十分必要的。
2  工程概况
2.1  地理概况
永康市地处钱塘江上游，东经119°53′～120°20′，北纬28°45′～29°06′之间。东北与磐安、东阳交界，东南连缙云，西邻武义，北接义乌市，距杭州150km。全市东西长45km，南北宽38km。330国道、临石省道、金丽温高速公路、金温铁路在城郊交汇。地理环境优越，区位优势明显，交通便捷。全市以丘陵盆地为主，具有明显的层次性和多样性，其中，丘陵占44.3%，平原占38.6%，山地占17.1%，素有“七山一水二分田”之称。
2.2  工程地质概况
山塘位于浙中低丘陵地区，山峰高程一般在40～100m左右，区域地层以凝灰岩为主，主要有灰色凝灰岩、以及凝灰岩砂石地表多有棕黄色残坡积粉质粘土夹碎石覆盖。区域上新构造运动不强烈，未发现活动断裂。根据《中国地震烈度分区图》，工程区地震峰加速度为0.05g，地震基本烈度为VI度，属次稳定区。库区未发现较大规模的不良地质现象。
2.3  水文气象概况
永康市位于中纬度地带，属亚热带季风气候区，四季分明，光照充足，无霜期长，气候温和、温润据永康气象站资料统计，多年平均气温17.3℃，极端最高气温 40.4℃，极端最低气温-11.3℃，平均水汽压17.0Hpa，平均相对温度78%,年蒸发量1369.8mm（蒸发皿直径20cm），平均风向 WSW。山塘流域特征值采用万分之一航测地形图进行量算。根据点绘的山塘流域分水岭界线，集雨面积为0.10km2，主流长0.58km，主流平均坡降为 5.3%。



目    录
摘  要    1
关键词    1
1  前言    2
2  工程概况    2
2.1  地理概况    2
2.2  工程地质概况    3
2.3  水文气象概况    3
3  水文与调洪演算    3
3.1  水文气象基本资料    3
3.2  工程等级及洪水标准    4
3.3  坝顶安全性复核    4
3.3.1  设计暴雨    4
3.3.2  设计洪水    4
3.3.3  设计水位和校核水位    6
3.3.4  防洪安全性复核    7
4  除险加固工程设计    8
4.1  设计依据    8
4.1.1  工程等级及洪水标准    8
4.1.2  设计水文气象基本资料    9
4.2  大坝现状及存在问题    9
4.3  大坝除险加固设计    10
4.3.1   设计坝顶高程    10
4.3.2  加高加固坝顶    10
4.3.3  坝体防渗处理    10
4.3.4  大坝下游坝坡加固设计    12
4.3.5  大坝上游坝坡加固设计    13
4.4 溢洪道加固设计    13
4.4.1  溢洪道概况    13
4.4.2  溢洪道的设计条件    14
4.4.3  处理方案    14
4.4.4  溢洪道工程设计    15
4.4.5  溢洪道主要工程量统计    17
4.5  新建输水涵管方案    17
4.6  新建启闭机房    17
4.7  新建砼便桥    17
5  工程总体施工    17
5.1  施工条件    17
5.2  大坝粘土斜墙的施工方法    17
5.3  坝坡加固施工    18
5.4  输水涵管施工    18
5.5  施工导流与度汛    18
6  工程整治    18
6.1  工程环境整治    18
6.2  白蚁防治措施    18
7  结论    18
参考文献    19
致    谢    21
附图    21

附图
附图01—百念塘综合整治工程山塘整治平面布置图
附图02—百念塘综合整治工程涵管及溢洪道平面布置图

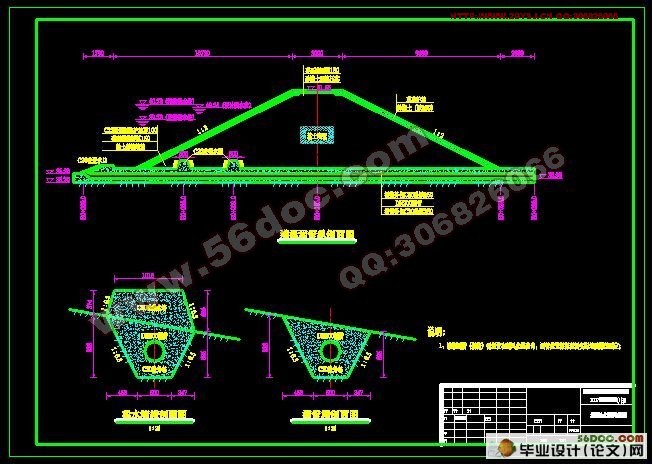

附图03—百念塘综合整治工程灌溉输水涵管剖面图
