0.5吨变速器液压举升器设计(含CAD图)

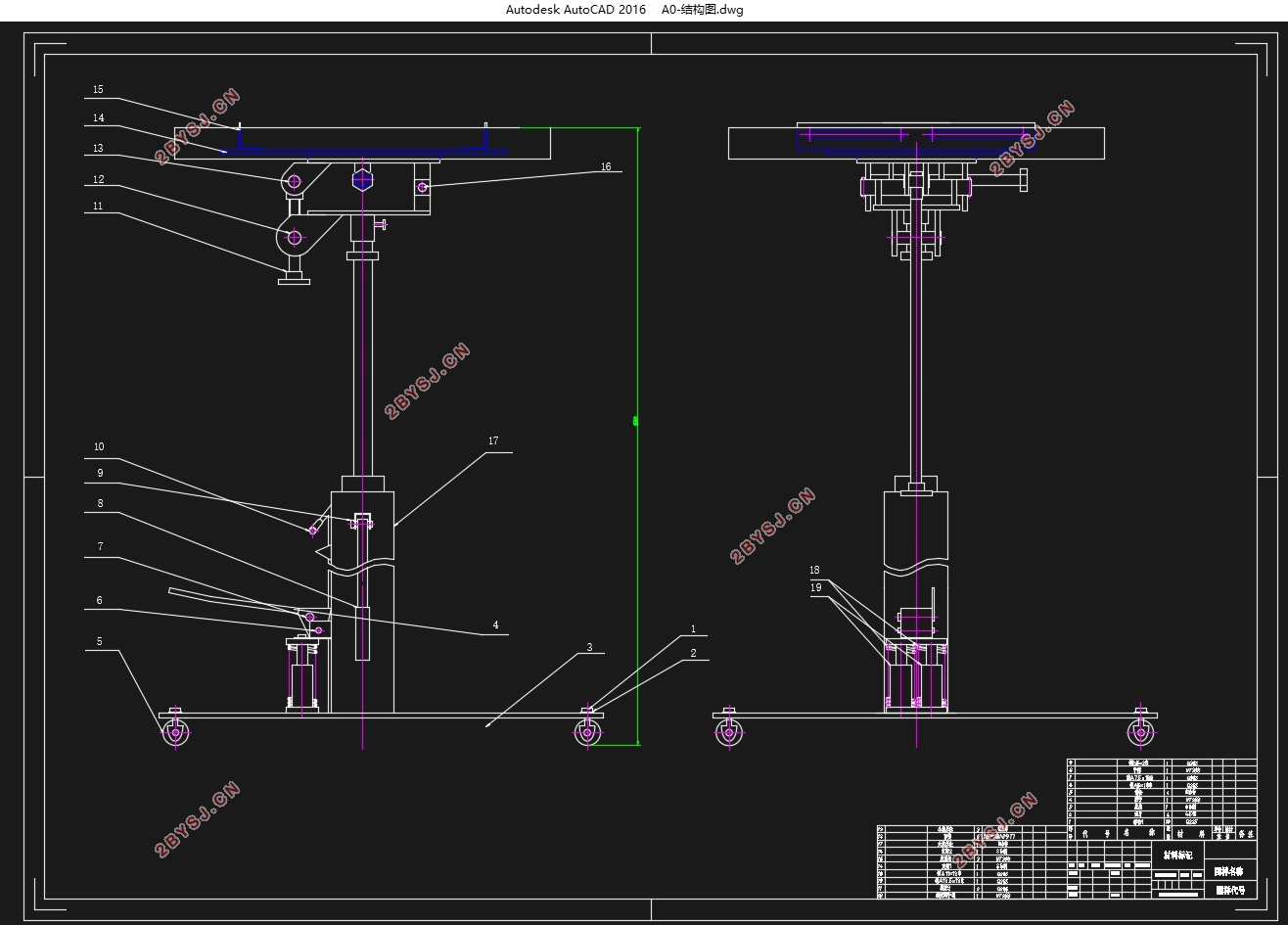

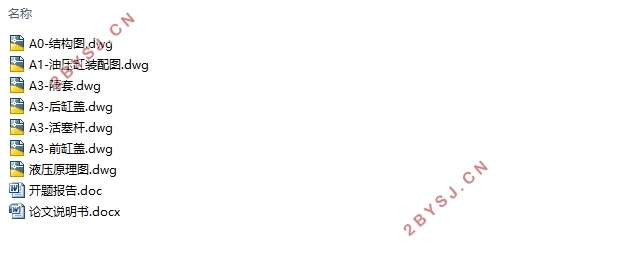

0.5吨变速器液压举升器设计(含CAD图)(开题报告,论文说明书12000字,CAD图7张)
摘 要
近年来，我国汽车市场一直在不断增长，在近10年内，我国乘用车的销量每年都在不断的增长。随着我国城市化脚步的加快，人们对于汽车的需求更是有增无减，伴随而来的是变速器故障率的提高，工人们需要一款变速器专用修理工具。变速器液压举升器就是这样一种专用工具，举升器的优点有以下几点：一是举升器安装运动速度较快，使用起来较为方便；二是举升器可以很稳定的将变速器保持在一定的高度，这样对于更换或维修变速器是很有帮助的。这种举升器可以明显的降低劳动强度，提高汽车维修与保养的整体服务质量。
通过对我国汽车变速器举升机的调查，研究和分析，参考国外解决举升机构安全与稳定性问题的措施，对我国0.5吨变速器液压举升器进行分析。
本文阐述了变速器举升机设计的目的和意义以及发展前景，本文通过对0.5吨变速器液压举升机的总体方案设计，对举升机的机械系统、液压系统、控制系统等进行了主要的方案分析和设计，对液压系统进行了设计与核算。
关键词：专用工具；举升器；液压系统；液压缸

Abstract
In recent years, China's auto market has been growing, and in the last 10 years, China's passenger car sales have been increasing every year. With the accelerated pace of urbanization in China, people's demand for cars has increased, accompanied by the increase in the rate of transmission failure, workers need a special transmission repair tool. Transmission hydraulic lifter is such a special tool, the advantages of the lifter are the following: First, the lifter installation movement is faster, with the use, more convenient; Second, the lifter can be very stable to keep the transmission at a certain height, so for the replacement or repair of the transmission is very helpful. This kind of lifter can obviously reduce labor intensity, improve the overall service quality of auto repair and maintenance.
Through the investigation, research and analysis of China’s automotive transmission lifter, reference to foreign measures to solve the safety and stability problems of the lifter, China's 0.5 ton transmission hydraulic lifter analysis.
This paper explains the purpose and significance of the design of the transmission lifter and the development prospect. This paper analyzes and designs the main scheme of the mechanical system, hydraulic system and control system of the lifter through the overall scheme design of the 0.5 ton transmission hydraulic lifter, and designs and accounts for the hydraulic system.
Keywords：Special tools; Lifter; Hydraulic system; Hydraulic cylinder

液压举升器的工作原理
图2-1是液压举升器的工作原理图。大油缸9和大活塞8组成举升液压缸。杠杆脚踏板1、小油缸2、小活塞3、单向阀4和7组成手动液压泵。如提起脚踏板使小活塞向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下脚踏板，小活塞下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入举升油缸9的下腔，迫使大活塞8向上移动，顶起重物。再次提起脚踏板吸油时，单向阀7自动关闭，使油液不能倒流，从而保证了重物不会自行下落。不断地往复扳动脚踏板，就能不断地把油液压入液压缸下腔，使重物逐渐地升起。如果打开截止阀11，液压缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。这就是液压举升器的工作原理。通过对上面液压举升器工作过程的分析，可以初步了解到液压传动的基本工作原理。液压传动是利用有压力的油液作为传递动力的工作介质。压下杠杆时，小油缸2输出压力油，是将机械能转换成油液的压力能，压力油经过管道6及单向阀7，推动大活塞8举起重物，是将油液的压力能又转换成机械能。大活塞8举升的速度取决于单位时间内流入大油缸9中油容积的多少。由此可见，液压传动是一个不同能量的转换过程。


目  录
摘 要    I
Abstract    II
第1章 绪论    1
1.1 研究的背景和意义    1
1.2 国内外发展情况    2
1.2.1 国内发展情况    2
1.2.2国外发展现状    2
1.3 课题研究的主要内容    3
第2章 液压举升器的结构分析    4
2.1液压举升器的工作原理    4
2.2液压传动系统的组成    5
2.3液压传动的优缺点    6
2.4液压举升器主要构件分析    7
2.4.1液压举升器特点    7
2.4.2液压举升器常见故障排除    8
2.4.3举升器技术展望    8
本章小结    8
第3章 液压缸的设计    9
3.1 液压缸的主要形式及选材    9
3.2液压缸主要参数的计算    9
3.2.1液压缸的输出力    10
3.2.2 液压缸的输出速度    11
3.2.3 液压缸的功率    11
3.2.4小液压缸的主要参数计算    12
3.3液压控制阀    12
3.3.1普通单向阀    12
本章小结    13
第4章 液压系统的设计    14
4.1 液压油流量的计算    14
4.2活塞杆的设计    18
4.3举升高度的确定    21
4.4油缸的一般性能计算    22
4.5缸盖厚度计算    23
本章小结    24
结论    25
致谢    26
参考文献    27
附录1    28
附录2    29
