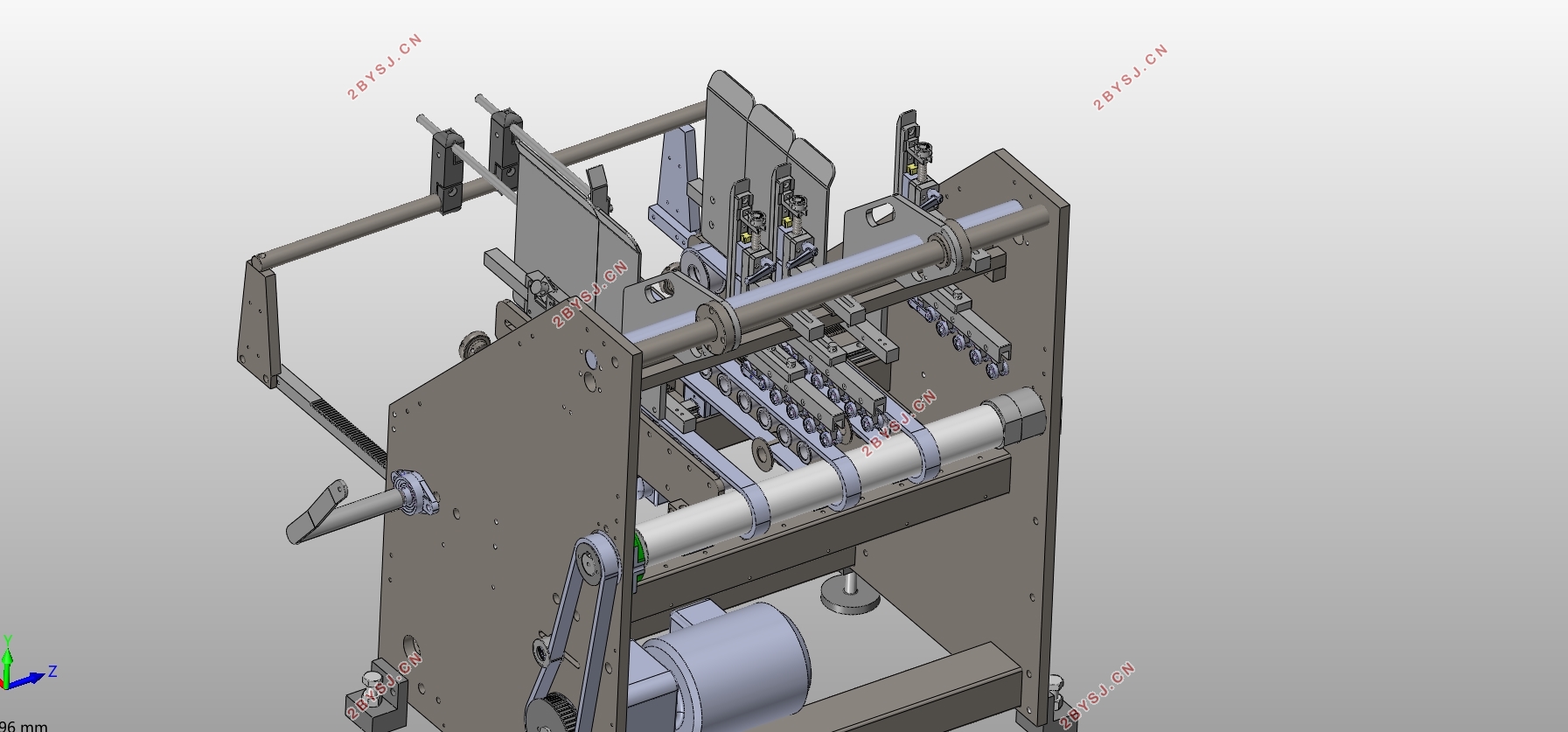

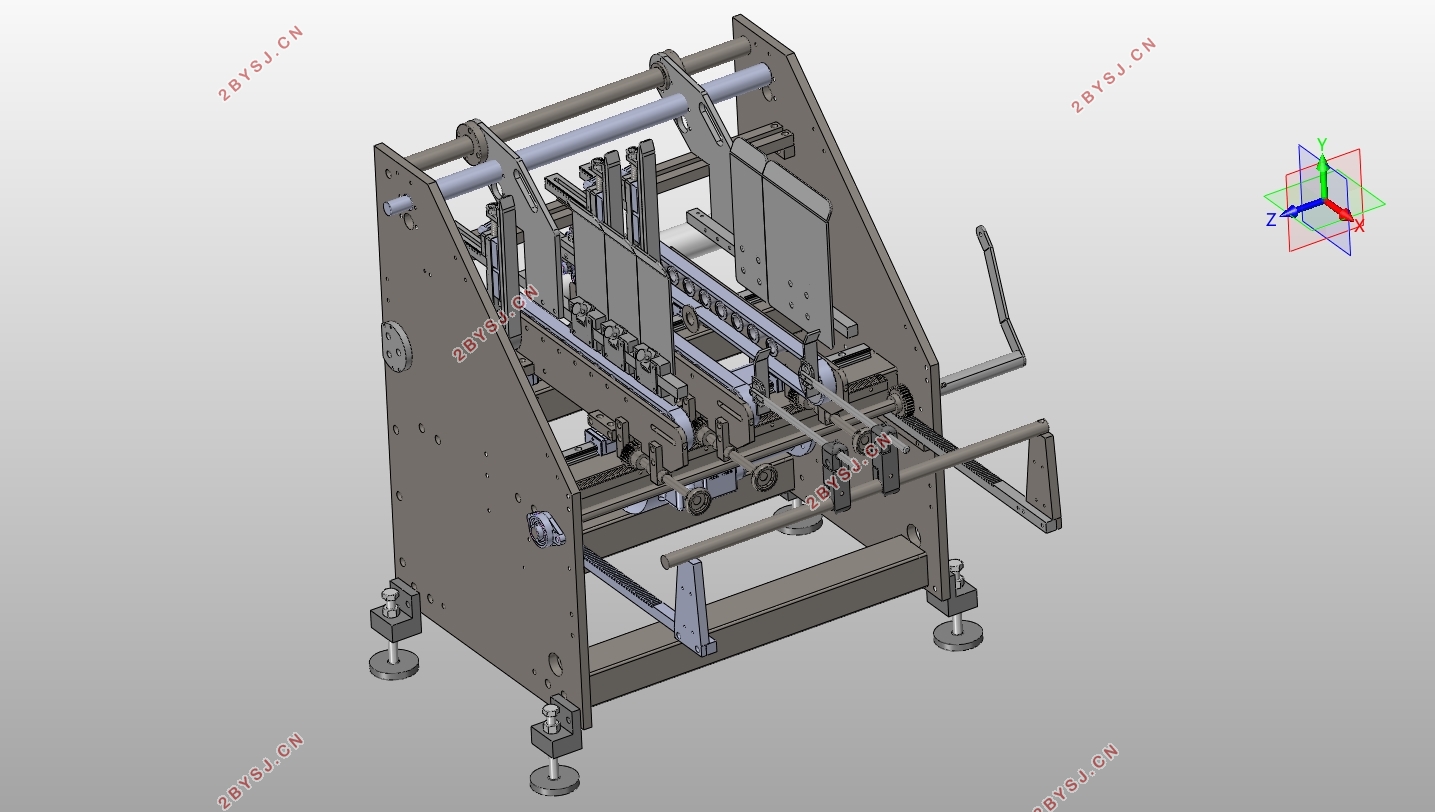

用于药包摩擦发卡机构设计(含SolidWorks三维图)(开题报告,开题PPT,论文说明书13000字,SolidWorks三维图)
摘要
产品包装盒是现代商品不可缺少的装饰与保护装置,而包装盒的制造流程通过比较快捷与简单,但是包装盒的生产成品率是有瑕疵的,对于有瑕疵的包装盒,是对产品的售卖有着极大的影响。传统的人工检测对于现代数量巨大的产品生产率来说,有着很大的不便,所以,需要设计一种可以自动识别包装盒质量问题的设备来解决有瑕疵包装盒对于产品售卖的影响。
药包摩擦发卡机构,是一种可以通过视觉缺陷检测的科技设备来对包装盒进行完整与否的检测,设备通过摩擦发卡的核心设计,可以将产品很好的进行检测,同时,现在市场上的摩擦发卡设备都有着或多或少的缺点,比如检测速度不够或者双张不稳定等缺点,本课题对于药包摩擦发卡机构的设计,着重设计了新的自动上料机构,这样可以解决原有设备容易划伤产品和发偏等一系列的问题。
关键词:包装盒、药包、设备

ABSTRACT
The product packaging box is an indispensable decoration and protection device for modern commodities, and the manufacturing process of the packaging box is relatively fast and simple, but the production yield of the packaging box is defective. For the defective packaging box, it is the sale of the product. have a huge impact. Traditional manual inspection is very inconvenient for the productivity of modern products with a huge quantity. Therefore, it is necessary to design a device that can automatically identify the quality problems of packaging boxes to solve the impact of defective packaging boxes on product sales.
The drug pack friction card issuing mechanism is a technology device that can detect the completeness of the packaging box through visual defect detection. The device can detect the product well through the core design of friction card issuing. At the same time, it is now on the market. The friction card issuing equipment has more or less shortcomings, such as insufficient detection speed or instability of double sheets. For the design of the friction card issuing mechanism of the drug pack, this topic focuses on the design of a new automatic feeding mechanism, which can solve the original problem. There are a series of problems such as the equipment is easy to scratch the product and the deviation.
Keywords: packing box, medicine bag, equipment

设计思路
市场上对于包装盒加工的设备比较分散,各个工序无法有效的集中在一起,所以对于包装盒的检测也大多比较分散,不能集中起来提高检测效率。
虽然某些较大的工厂拥有者自己的检测设备,这样对于整个包装盒的加工产业链来说影响微乎其微,降低了包装盒的成品率。
本文通过对不同工序设备的研究整合,通过传动链的配比和设计,对部件中的带轮与齿轮与轴的机构的进行了设计与计算,送料机构的送料速度计算,上料刀具的宽度与深度的计算,检测机构设计与带轮和轴的选用与校核计算,以及其结构设计。
将几个机构整合在一起,这样可以形成从可以检测包装盒的完整机械设备。
