200T门座起重机总体设计及臂架结构设计(含CAD图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

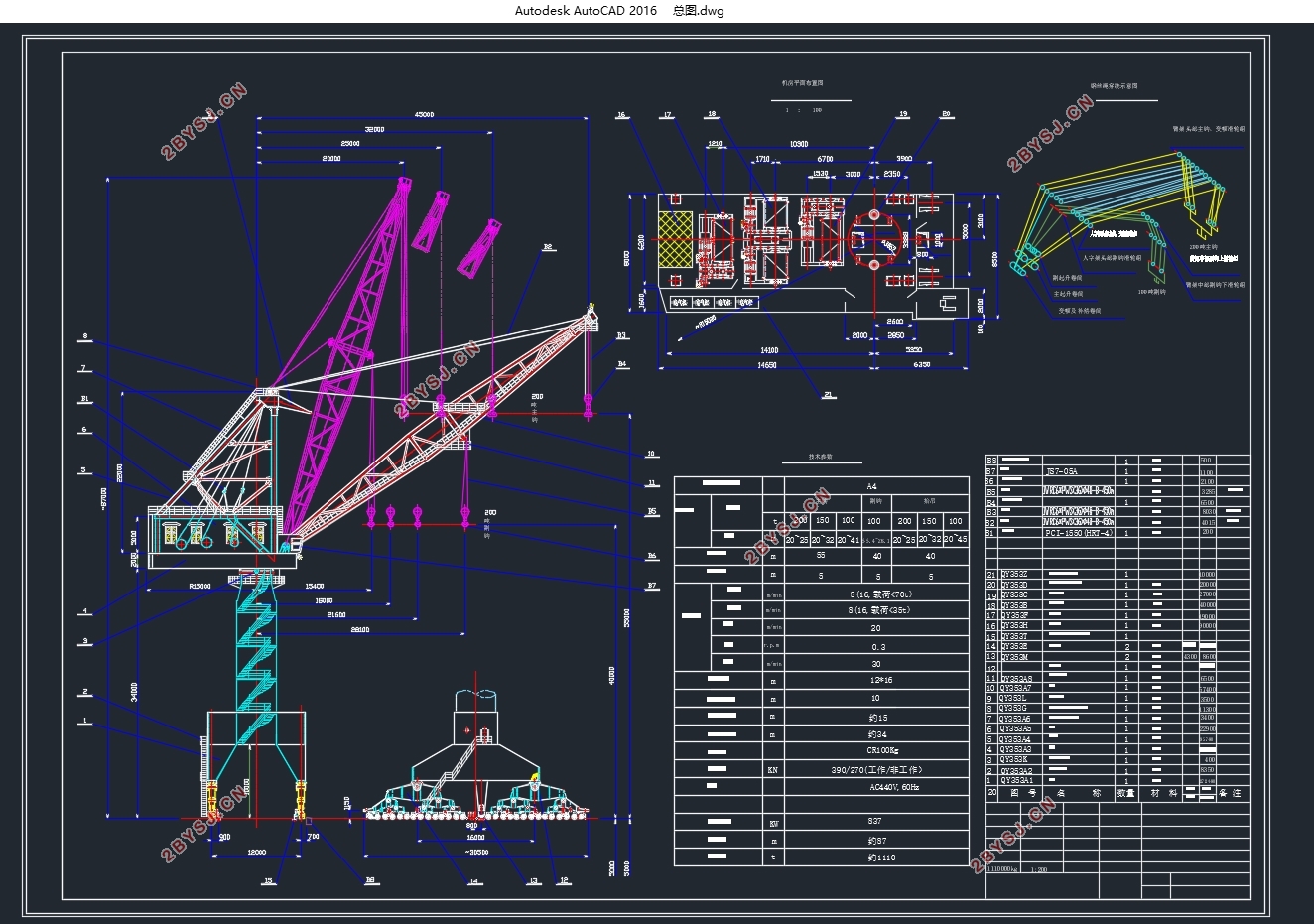

200T门座起重机总体设计及臂架结构设计(含CAD图)(任务书,开题报告,论文说明书16000字,CAD图4张)
摘 要
本文针对200t门座起重机总体设计及臂架结构设计,门座起重机,门座起重机主要是由横梁、支架、箱形梁等金属构成右螺栓连接,金属焊接组成。
本文设计的起重机符合实际的工作情况,适应任何工作条件,提升高度,跨度能满足工作需要。
研究推广能提高劳动生产率及产品质量、降低成本和扩大起重机应用范围的各种领域工作,也是起重机技术的发展方向之一。目前国内外相继涌现了高性能工艺、适应工作环境能力、承载能力强功能、抗疲劳强度性能及抗弯曲性能性能等精制、经济的起重机设计新方法。
关键字:200t;门座起重机;臂架;结构设计

ABSTRACT
In this paper, 200t portal crane overall design and boom structure design, gantry crane, gantry crane is mainly composed of beams, brackets, box beams and other metal parts, the right bolt connection, metal welding composition.
The crane designed in this paper conforms to the actual work condition, adapts to any working condition, raises the height, the span, can satisfy the work need, hoped can obtain the general customer approval.
Research and development can improve labor productivity and product quality, reduce costs and expand the scope of crane applications in various fields, but also one of the development direction of crane technology. At present, a new and sophisticated design method of crane has been developed at home and abroad, such as the high performance process, the ability to adapt to the working environment, the strong carrying capacity, the anti fatigue performance and the flexural performance.
Key words: 200t; portal crane; boom; structural design

1起重机设计参数
起重量Q(t)、跨度L(m)起升高度H(m)起升速度 (m/min)、和工作级别等。
已知数据和计算
1. 跨距:16m
2. 基距:12m
3. 整机自重:约1110t
4. 起重量(吊具下):100 t
5. 起重量(吊钩下):200t
6. 起升高度:15m
7. 起升速度:  空载(只载吊具):8m/min
满载:5m/min
8. 大车运行速度:30m/min
9. 吊具倾斜角度:±3 °
10. 吊具回转角度(水平面转动):±5 °
11. 最大轮压:390/270KN(工作/静止)
12. 电源:AC440V,60HZ
2.2门架的结构选择型式
采用板梁结构。由于板梁结构制造方便,采用这种型式的门式起重机占多数。门架可制成双腿(全门架),门架主梁与支腿的选择是刚性连接的。门架采用双梁。门架结构是板梁式箱形结构。双梁箱形结构门架的支腿制成“ ”型。
2.3门架的主要尺寸的确定
门架主要构件有主梁、支腿和下横梁,皆采用箱形结构。
