1200吨每小时卸船机梯形架设计(含CAD图)

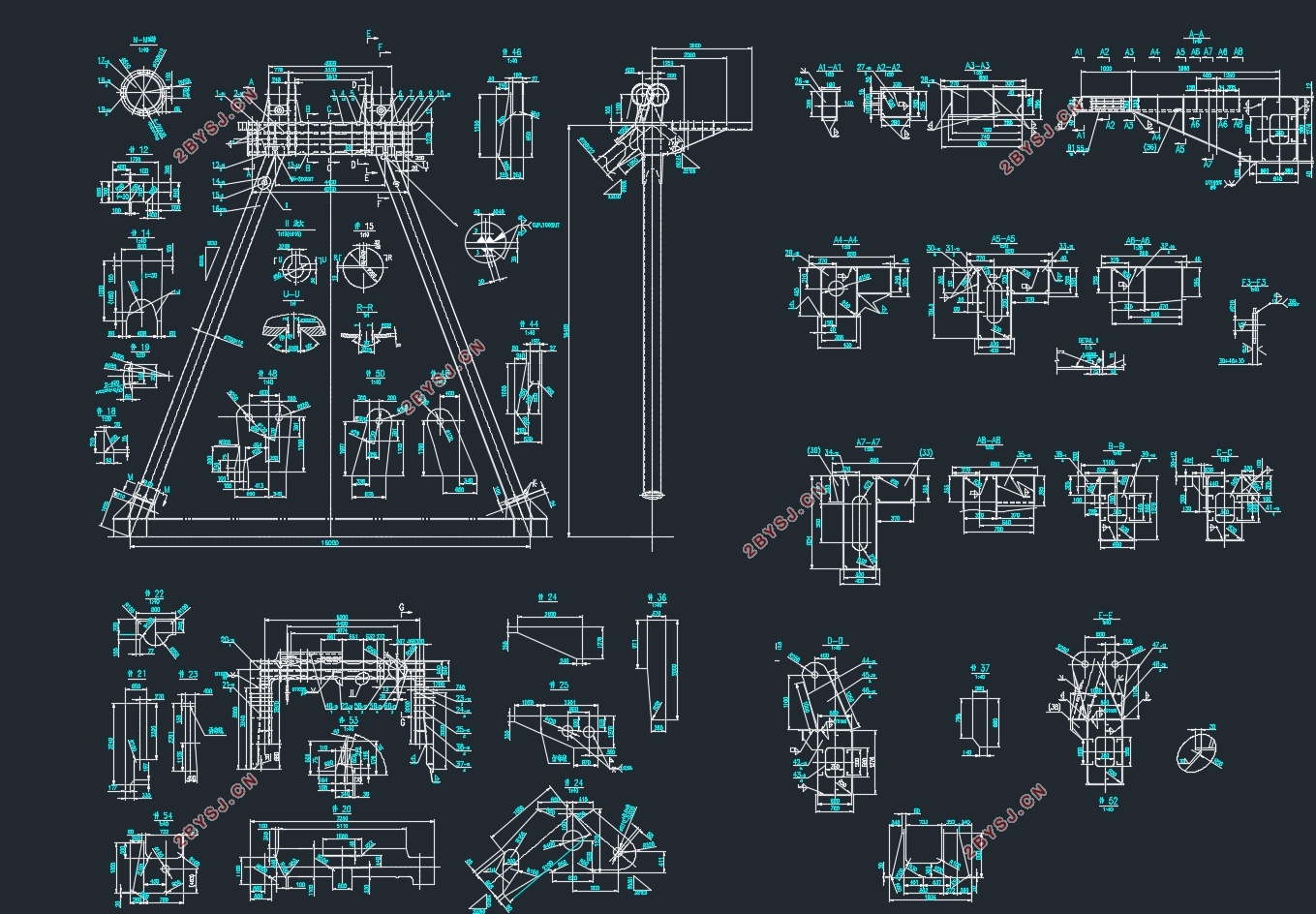

1200吨每小时卸船机梯形架设计(含CAD图)(任务书,开题报告,论文说明书11000字,CAD图1张)
摘  要
自上世纪九十年代至今，我国经济历经二十多年的高速发展，地域间、国际上的贸易持续繁荣，大宗散货贸易的高频度集散使得卸船机这一兼顾内河航运和海运货物装卸的港口起重机械发挥了重要的作用。在卸船机的型号中，桥式抓斗卸船机以其机动灵活性好、作业受波浪影响小、维修工作量小的优势得到最广泛的应用。本文以1200t/h桥式抓斗卸船机为研究对象,涉及了桥式抓斗卸船机具体运行过程中，在不同的工况和工位下的工作状态，通过卸船机的总体计算设计、梯形架（塔架）结构的设计计算介绍了相关的内容，并运用有限元分析结合理论计算，提供了一点关于桥式抓斗卸船机的设计计算思路和方法，特别地对梯形架这一结构进行具体的设计计算，保证了该卸船机安全平稳工作的要求，对该起重机械的整体正常运行提供了必要的补充和保障。
关键词：卸船机   梯形架   结构设计

Abstract
1200t/h to get good models of the distribution of high frequency since the last century 90's up to now, China's economy has gone through 20 years of rapid development, regional, international trade continued prosperity, bulk cargo trade ship unloading machine this into account in inland river shipping and maritime cargo handling port lifting machinery play a important role in ship unloading machine, bridge type grab ship unloader machine with its flexibility and operation by the waves, maintenance workload is small the advantage of the most widely used. This paper bridge type grab unloader ship machine as the research object, involving the bridge type grab ship unloader machines running process in different conditions and under the station working state. After unloading ship machine's overall design calculation, trapezoidal frame tower structure design and calculation of the related content, and the use of finite element analysis combined with theoretical calculations, provides a bridge type grab unloading ship machine design and calculation method of, in particular the trapezoid frame the structure design and calculation of concrete, to meet requirements of the ship unloader is safe and stable work, provide necessary supplement and support for the lifting of the normal operation of the entire.
Key words: ship unloaders，trapezoidal frame ，structure design

技术参数：
起重量 25吨（额定生产率:1200吨/小时）
前伸距：27  后伸距：19.5m
起升速度：满载140m/min, 空载：180m/min
起升高度：轨上：19m，轨下：15m
大车行走速度：25m/min，小车行走速度：220m/min
俯仰时间： 0-80 度 〈 6min
大车轨距：16m，小车轨距：3m
大车基距：16m
