前壳加强板冲压工艺与模具设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

前壳加强板冲压工艺与模具设计(含CAD零件图装配图)(任务书,开题报告,论文说明书11000字,CAD图7张)
摘  要
本文主要介绍了前壳加强板的工艺分析与模具设计,包括工艺方案的选定,冲压模具的结构形式、工作原理、主要工作部件的设计和参数计算。
利用落料拉伸冲孔复合模、冲孔翻遍复合模和弯曲单工序模及冲孔单工序模对坯料进行落料—拉伸—冲孔—翻边—弯曲—冲孔等工序,完成了工件的生产制造,生产效率较高,零件工艺质量好,对前壳加强板实现大批量生产具有重要意义。
关键词:模具设计;工艺;复合模

Abstract
This article mainly introduces the process analysis and die design of the front shell strengthening plate, including the selection of the process scheme, the structure of stamping mould, working principle, design of the main working parts and the calculation of the parameters.
Using blanking drawing and punching compound die, punching flanging compound die ,bending single process mode and punching single process mode is an efficiencient way to finish the processes including blanking,stretching,punching,flanging, bending, punching thus  completing the manufacturing of the workpiece .The quality of the part process is good. It is important to achieve mass production.
Key Words:design of the mould;process scheme;compound die

.1材料分析

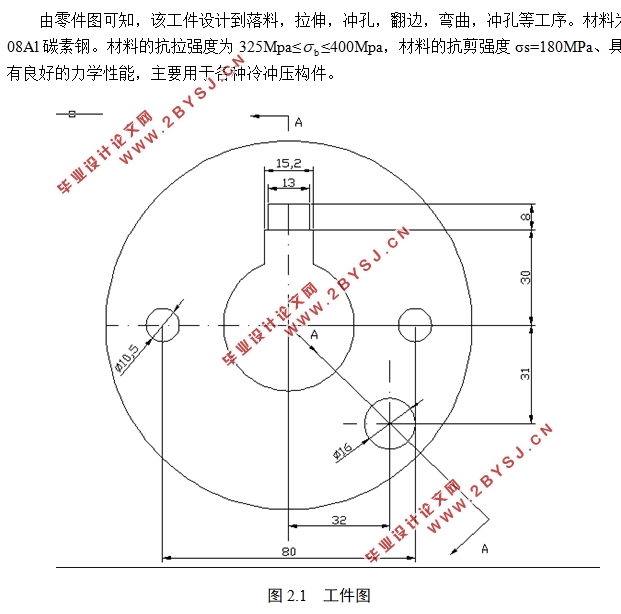

    由零件图可知,该工件设计到落料,拉伸,冲孔,翻边,弯曲,冲孔等工序。材料为08Al碳素钢。材料的抗拉强度为325Mpa≤ ≤400Mpa,材料的抗剪强度σs=180MPa、具有良好的力学性能,主要用于各种冷冲压构件。


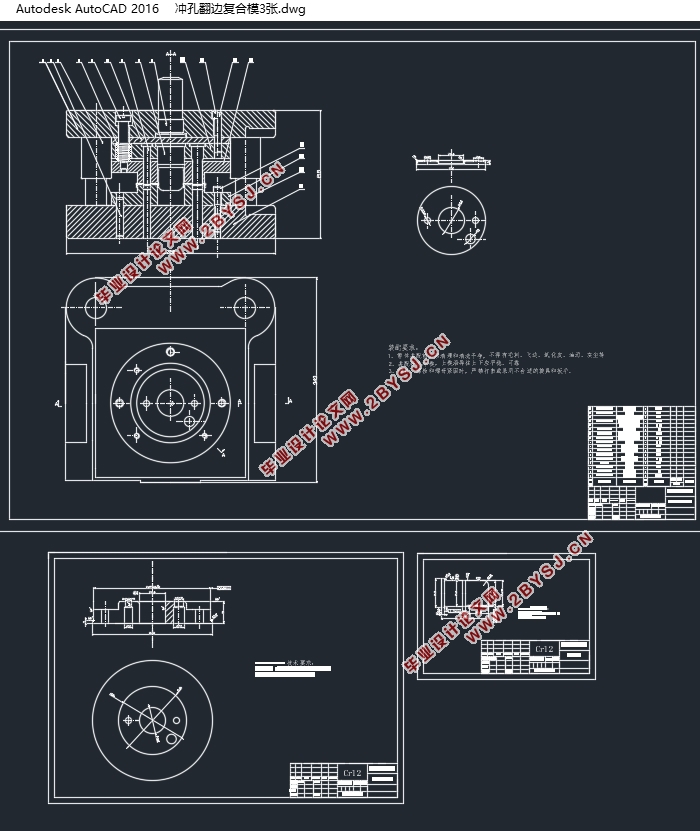

前壳加强板冲压工艺与模具设计(含CAD零件图装配图)

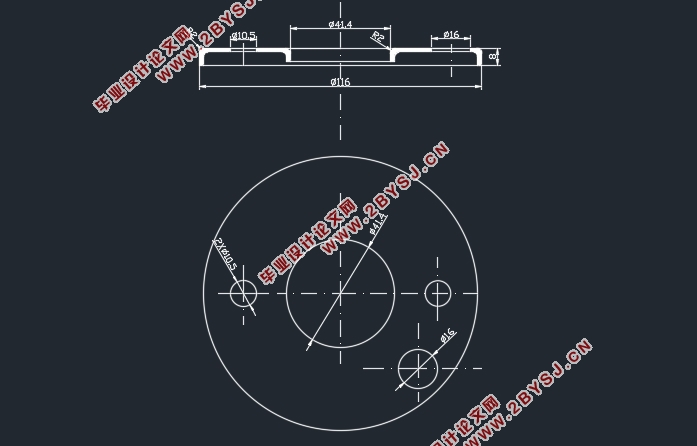

前壳加强板冲压工艺与模具设计(含CAD零件图装配图)
前壳加强板冲压工艺与模具设计(含CAD零件图装配图)
前壳加强板冲压工艺与模具设计(含CAD零件图装配图)
前壳加强板冲压工艺与模具设计(含CAD零件图装配图)
