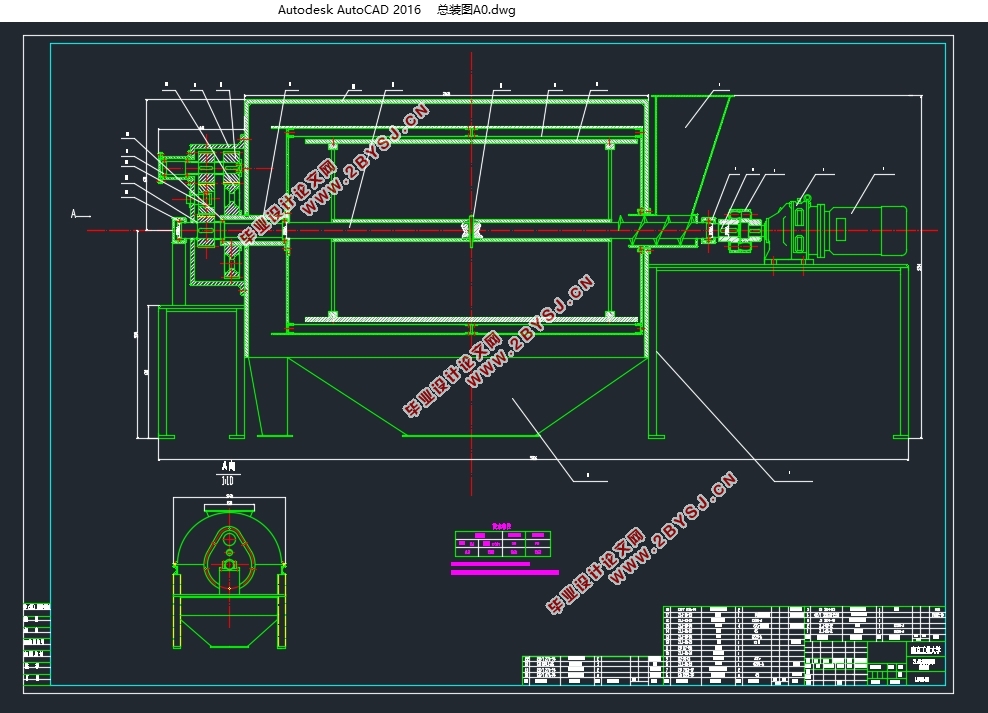

ZL40型整粒机的设计(含CAD零件图装配图)

ZL40型整粒机的设计(含CAD零件图装配图)(开题报告,论文说明书10000字,CAD图5张)
摘 要
    本论文是关于整粒机的设计说明。本文先介绍了粉体工程的发展和粉体技术研究的目的。然后，介绍了粉体的特性，如颗粒粒径，颗粒形状因数，粒径分布，粉体力学性能等等。本文第三章则是关于ZL40整粒机的计算说明。整粒机是一个新的概念，它是把破碎机的破碎部分和筛分机的筛分部分结合起来的一种设备，是一种新的粉体机械。ZL40型整粒机能够让物料达到一定的粒度要求。ZL40型整粒机的工作原理是物料先从进料斗进入机器内部，经螺旋传动装置送到破碎部位，然后经筛分部分筛分，然后有一定粒度的产品便从出料口排出。我的毕业设计就是对整粒机的认识和研究，并设计出ZL40型整粒机的总体结构，完成整粒机的相关计算。
关键字： 整粒  筛分  破碎

ZL40 grain of machine
ABSTRACT
     this article is about the entire grain of machine design showing. First, this article introduced the powder body project development and the powder body studies goal. Next, is to the powder body characteristic introduction, including the pellet particle size, the grain shape factor, the grain-size distribution, the powder related mechanics performance. The this article third chapter is about the ZL40 entire grain of machine design. The entire grain machine is a new concept, it is sieves the machinery the screening function and the crusher function unifies in together, develops one kind of powder body machinery.ZL40 entire grain of function lets the material achieve certain granularity. The ZL40 entire grain of machine principle of work is the material first enters organism from the feeding funnel, is fed in after the screw gearing has the crash function module, and in under screening module function, after the material achieved certain granularity, then discharges from the discharge hole. My graduation project is to the entire grain of machine understanding and the research, and designs the ZL40 entire grain of machine overall structure, completes the entire grain of machine correlation computation.
Key words: Whole;Screening;Broken
根据设计题目ZL40型整粒机，要求该型整粒机的生产能力为550~600Kg/h.，24小时连续生产。
3.1  整粒机的工作原理和构造
整粒机是集破碎和筛分为一体的造粒方面的机器。它的工作原理是将已经造粒成型的物料通过旋转的螺旋送进整粒机的工作仓，工作仓内有高速旋转的回转刀，当物料碰到回转刀时，就会以很高的速度撞向圆筒筛的筛网，会有一定的破碎和筛分作用，而圆筒筛不断旋转，将未通过的筛面的大颗粒提升至一定高度，再次被回转刀作用撞向筛面；设计两道筛网，就可以使处理后的物料分级。
   设回转刀的转速为120n/min，圆筒筛以30n/min速度向相反的方向转动。
   假设原料为生料：物料的容积密度 ：0.8t/ ；填充系数  :0.25—0.3；物料特性系数k1：0.0537；物料特性系数A:40；物料阻力系数 ：1.2　。


目录
摘 要    I
ABSTRACT    II
第一章  引言    1
1.1 粉体工程的发展和原因    1
1.1.1  粉体技术的发展    1
1.1.2  粉体技术研究的目的    1
第二章  粉体的性能    3
2.1粉体的基本性质    3
2.1.1 粉体粒径    3
2.1.2 粉体粒度分布    3
2.1.3 粉体颗粒形状    4
2.1.4 粉体粒径和形状的测量方法    4
2.1.5 颗粒群的堆积性质    5
2.2 粉体力学    8
2.2.1 粉体的力学性质    8
第三章 ZL40型整粒机计算说明    10
3.1 整粒机的工作原理和构造    10
3.2 圆筒筛半径的计算    10
3.3 圆筒筛的功率的计算    11
3.4 破碎部分回转刀的参数计算    11
3.5 破碎部分功率的计算    12
3.6 螺旋直径的确定    13
3.7 螺旋轴的功率    13
3.8 齿轮传动部分效率的估算    14
3.9 整粒机所有部分功率的估算    14
3.10 整粒机轴的选择与校核    14
3.11 轴的强度校核    21
3.12 轴承的校核与定位    23
3.13 减速器与电机的选择    23
3.14 ZL40型整粒机的结构设计    24
结语    25
参考文献    26
致谢    28
