药品灌装配量装置设计(含CAD零件图装配图)
无需注册登录,支付后按照提示操作即可获取该资料.

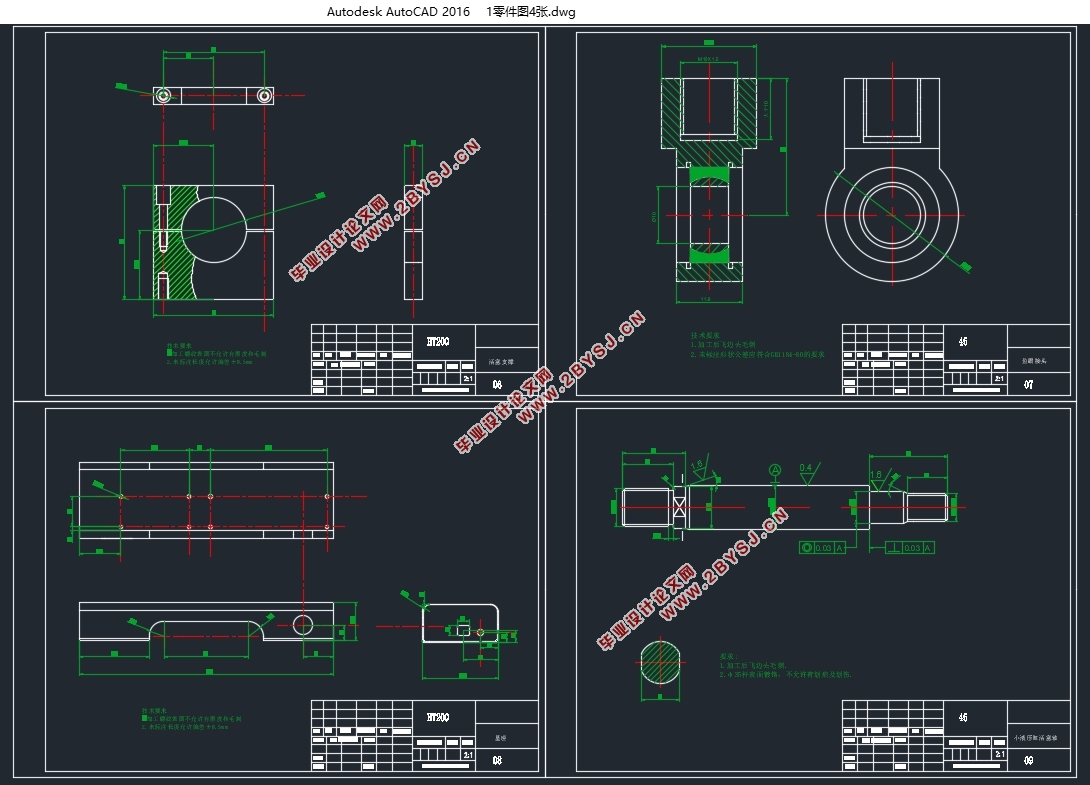

药品灌装配量装置设计(含CAD零件图装配图)(任务书,开题报告,论文说明书8000字,CAD图6张)
摘要
在药品灌装生产中,灌装设备起到了至关重要的作用。灌装效果的优劣直接影响到了药品生产的经济效益。本次课题设计了一种药品灌装配量装置,该装置可以控制灌装的量。本次课题主要设计了灌装装置的灌装机构、液控部分和电控部分。采用了压力式灌装输出定量液体。本课题采用PLC控制,PLC控制可以提高设备的可靠性,从而一定程度提高稳定性。同时也一定程度的简化了灌装器械,降低了重量,节省成本。
关键词:配量装置压力式灌装 PLC控制
Design of drug dosing device
Abstract
In drug filling production, filling equipment plays a vital role. A drug amount of filling and assembly device.The device can control the amount and speed of the filling. Pressure filling is used to output quantitative liquid. This subject adopts PLC is adopted to control the process. PLC control can improve the reliability of equipment, so as to improve the stability to a certain extent. At the same time, it also simplifies the filling equipment to some extent, reduces the weight and saves the cost.
Keywords: Dosing device
灌装配量装置总体设计
设计任务
主要用途:灌装低粘度的液体。
灌装的体积:装灌量为300~350ml。
灌装瓶材料:塑料瓶/玻璃瓶。
灌装速度要求:>700瓶/小时。
灌装时间:<12秒/次。
设计要求:满足定量灌装要求,控制简便。
灌装配量装置的主要参数见表2-1。
表2-1 灌装配量装置参数表
装灌的药液粘度要求 <1pas
装灌的速度要求 5次/min
装灌的容器高度范围 30mm—200mm
装灌容器截面直径 <70mm
装灌压力范围 0.5----2MPa
目录
第一章绪论 1
1.1灌装装置背景 1
1.2本文工作 1
第二章灌装配量装置总体设计 2
2.1设计任务 2
2.2设计分析 2
2.2.1工艺分析 2
2.2.2机构选择 3
2.3灌装设备总体结构确定 3
第三章供液机构的设计及选型 5
3.1液体通道管路直径的计算 5
3.2旋转阀的设计 7
3.3灌装头结构设计 9
3.4迷你液压缸选择 10
第四章液压系统回路设计 11
4.1单杆液压缸的设计与选择 11
4.1.1负载压力分析 11
4.1.2活塞杆运动分析 12
4.1.3液压缸的基本参数 12
4.2液压回路设计 14
4.3各元件的选择 15
4.3.1液压泵的确定 15
4.3.2阀零件的计算确定 15
4.4液压系统性能验算 16
第五章 PLC控制选择 18
5.1控制分析 18
5.2系统配置 18
5.2.1系统变量定义表 18
5.2.2系统接线图 18
5.2.3系统动作设计 19
5.2.4定量控制 19
5.2.5控制程序 19
第六章设计经济性分析 21
第七章总结与展望 22
参考文献 23
致谢 24
