液体自动灌装系统设计(含CAD零件图装配图)

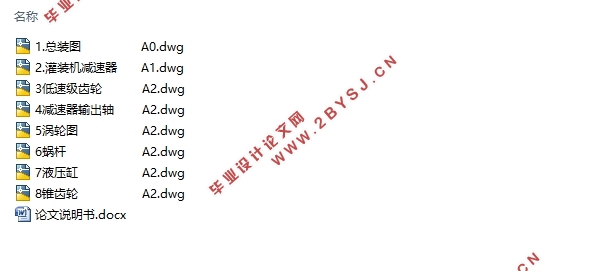

液体自动灌装系统设计(含CAD零件图装配图)(论文说明书8600字,CAD图8张)
摘要
本次灌装系统的设计目的是能够在已有的灌装机的基础上设计出一套相对成熟的灌装系统，即能够完成自动灌装代替人工手工灌装，完成饮料的灌装并且灌装能够定量方便操控的进行。设计的意义在于能够节约劳动力，使灌装工艺能够进一步机械化，节约劳动力且方便快捷。在全球经济迅猛发展的现在，灌装行业也在不停的进步，自动灌装设备在当今工业自动化生产中成为了不可或缺的一部分，在石油、化工、医疗、饮料等生产领域中被广泛使用。灌装技术在包装技术中是很重要的存在。相比传统的这一行业，其发展方向主要侧重于精确、节约、高效这些方面。
本次设计的内容主要针对灌装机的传动部分和灌装阀部分进行了较为详细的设计，传动部分的设计主要是使用减速器和蜗轮蜗杆来实现变速和动力传动，灌装部分使用液压缸式压力灌装，定量控制由液压缸添加的行程定位来控制。整个系统采用PLC作为控制系统，本文也给出了控制的流程图。本次设计为灌装机设计为主体，由于现在多数灌装系统加盖系统与灌装系统多为分离的，本次设计没有进行加盖机的相关设计。
关键词：灌装机，液压缸，旋转式，减速器 
The Design of Liquid automatic filling system
Abstract
With the rapid development of the global economy, the filling industry is constantly improving. Automatic filling equipment has become an indispensable part of today's industrial automation and is widely used in the fields of petroleum, chemical, medical, and beverage production. use. Filling technology is very important in packaging technology. Compared with the traditional industry, its development direction mainly focuses on precision, economy, and efficiency. For the domestic part, there are still many high-precision problems that are still not perfect. The inaccuracy of the accuracy of large-scale production lines is a major problem in foreign countries today, and the degree of automation is not even on the progress of foreign countries. Often, the accuracy of production affects the product's production efficiency. Liquid packaging products have become an indispensable part of our daily life. Of course, in the face of constantly increasing product requirements, efforts to develop modern filling technologies must do good work.
Keywords: PLC,servo motor,filling system.
总体设计
2.1 灌装机的功能确定和参数
用途：瓶装水灌装
容量：200ml-800ml
方式：压力罐装。
过程为灌装液体经过活塞液压缸被吸入缸体内，再经过活塞将液体压入灌装瓶里。
设计要求：实现液体灌装


目录
摘要    II
Abstract    III
第一章绪论    1
1.1设计目标    1
1.2设计方案    1
第二章总体设计    2
2.1 灌装机的功能确定和参数    2
2.2 硬件部分    2
2.3 软件部分    5
第三章设计计算    7
3.1传动系统设计    7
3.1.1电机确定    7
3.1.2 减速器设计    7
3.1.3 蜗轮蜗杆设计计算    24
3.1.4主轴计算    25
3.2灌装组件设计    26
3.2.1旋转盘的尺寸及设计    26
3.2.2储液箱    26
3.2.3液压缸    26
3.2.4液压动力元件选择    28
第四章经济性分析及小结    29
经济性分析    29
参考文献    30
致谢    32
