杠杆零件的加工工艺规程与夹具设计(含CAD零件图夹具装配图)(课程设计)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

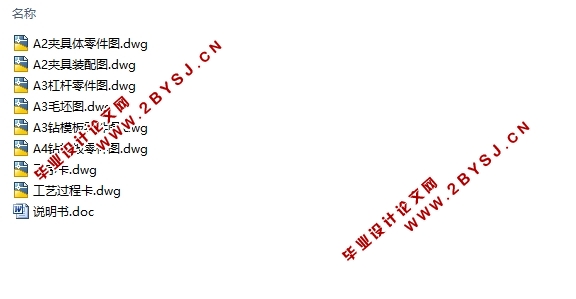

杠杆零件的加工工艺规程与夹具设计(含CAD零件图夹具装配图)(课程设计)(说明书3000字,CAD图纸6张,工艺卡,工序卡)
一 零件的分析
(一)   零件的作用
该零件的主要作用是在机构运动中起到支承作用
 (二)   零件的工艺分析
1.  零件加工要求分析
(1) Φ28H7孔及两端面。
(2) Φ10H9两端面。
(3) 钻、扩、铰Φ10H9孔及Φ11孔。
 要求:Φ10H9孔与Φ28H7孔的距离为(80+0.2)mm;平行度为0.3mm。
 Φ11孔与Φ28H7孔的距离为(15+0.25)mm。
Φ11孔与端面K的距离为14mm。
(4) 槽。要求:槽宽  mm,中心对称分布,单边尺寸为  mm。
2.  设立夹具

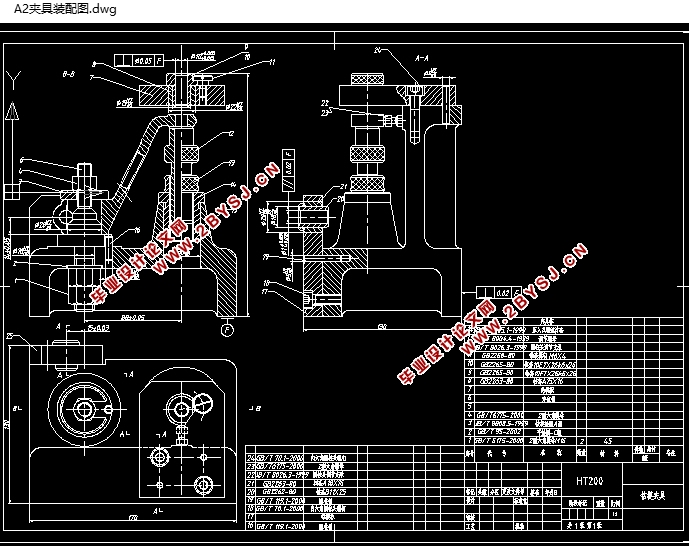

根据零件分析,为保证精度要求,设立(3)的钻模夹具:
使用夹具前已加工表面为:
(1) Φ28H7孔及两端面。
(2) Φ10H9两端面。
本工序使用机床为Z5125立钻。刀具为通用标准工具。
