变速旋耕机总体设计(含CAD零件图装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

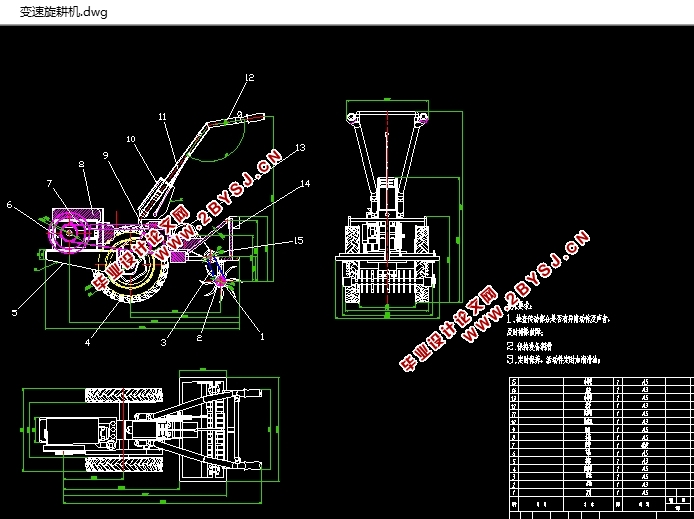

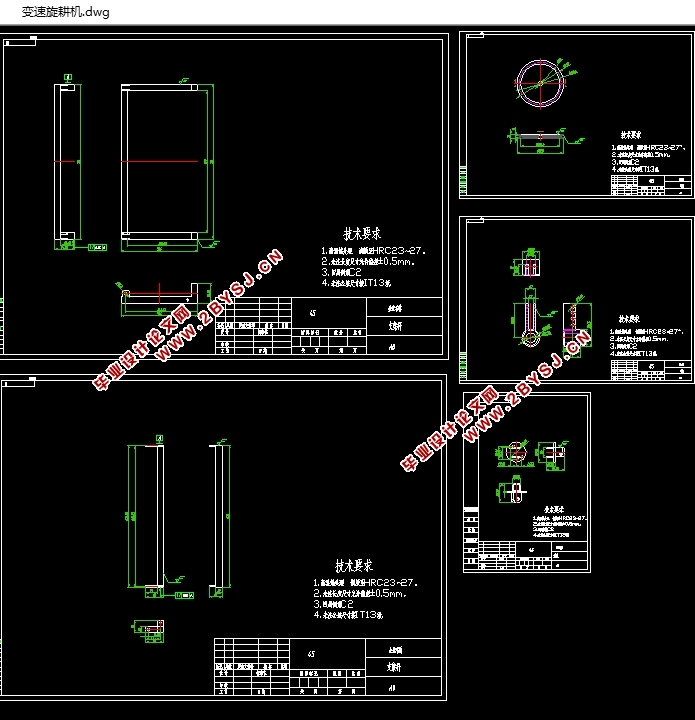

变速旋耕机总体设计(含CAD零件图装配图)(论文说明书9000字,CAD图纸6张)
研究内容
3.1横辊旋转装置
横辊旋转的方式是采用拖拉机动力转换成机械能,从而使横辊进行旋转,横辊旋转装置主要由旋转主轴、横辊轴承和轴承组成。通过横辊轴承带动一对啮合轴承实现。
3.2 横辊
采用横辊式拉紧装置,主要有压紧轴承和横辊两大部分,通过横辊的选择,以及压紧轴承的选择,并计算出拉紧力。
3.3耕地控制系统
1.左右水平调整。将带有旋耕机的拖拉初停在平坦地面上,降低旋耕机,使刀片距离地面5厘米,观察左右刀尖离地高度是否一致,以保证作业中刀轴水平一致,耕深均匀。
2.前后水平调整。将旋耕机降到需要的耕深时,观察万向节夹角与旋耕机一轴是否接近水平位置。若万向节夹角过大,可调整上拉杆,使旋耕机处于水平位置。
3.提升高度调整。旋耕作业中,万向节夹角不允许大于10度,地头转弯时也不准大于30度。因此,旋耕机的提升,对于使用位调节的可用螺钉在手柄适当位置拧限位;使用高度调节的,提升时要特别注意,如需要再升高旋耕机,应切除万向节的动力。


变速旋耕机总体设计(含CAD零件图装配图)
变速旋耕机总体设计(含CAD零件图装配图)


目 录
摘要    2
一、    绪论    5
1. 国外研究现状    5
2. 国内研究现状    6
3. 旋耕机的分类    6
4. 研究内容    6
二、    变速旋耕机材料介绍及选择    8
三、变速旋耕机主要零部件设计计算    10
1、变速旋耕机横辊断面设计方式    10
2、整体横辊架强度的计算    11
3、横辊变形度计算    14
四,横辊的设计方法:    15
1 横辊旋转装置    15
2横辊的设计    16
3、横辊中央断面设计    16
五,横辊的调整旋转机构的设计:    18
1 横辊的调整旋转机构    18
2、最大歪斜侧向力    18
3,横辊中央断面合成应力:    19
六、变速旋耕机装配图    20
七、耕地装置的设计计算    20
7.1计算工作循环中的最大载荷    20
7.2 轴的设计计算    23
1  轴承轴的设计计算    23
2 .轴的结构设计    24
3  轴的强度计算    24
4 主动轴承轴的设计计算    25
7.4 传动结构及设计    25
八  刀片的选择    28
8.1  按强度选用刀片    29
8.2 计算功率     29
九  旋耕刀片强度的计算    30
致谢    32
参考文献    33
