电机法兰加工工艺及夹具设计(含CAD零件图夹具图,工艺卡工序卡)
无需注册登录,支付后按照提示操作即可获取该资料.

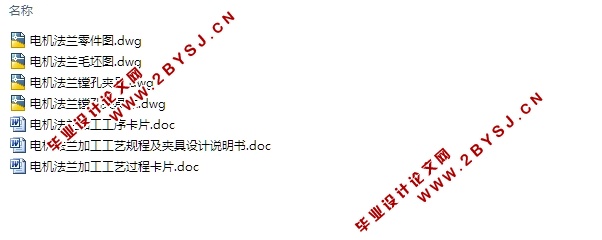

电机法兰加工工艺及夹具设计(含CAD零件图夹具图,工艺卡工序卡)(论文说明书8000字,CAD图纸4张,工艺卡,工序卡)
摘 要
本毕业论文主要讲的是电机法兰零件加工工艺的分析,设计镗孔夹具的设计过程。首先进行零件的分析,利用CAD、绘出零件图,分析结构特点,接着确定零件主要加工要求然后进行工艺规程及夹具设计,确定毛坯利用CAD画毛坯图,确定定位基准,制定工艺路线,计算切削余量,最后再做夹具设计。在设计的时候应该选择定位基准和夹紧方案,选用合适的定位元件和夹紧装置,接着进行定位误差的分析、计算切削力及夹紧力,判断夹具设计的合理性。
关键词:电机法兰,定位,工艺过程,夹具
2.1 零件的作用:
题目所给的零件是电机法兰。法兰,是flange的中文翻译。电机上的法兰主要有2类,一个是“大法兰”,一般指电机的端盖,是用来支撑电机的转子、安放轴承、有时也起对电机密封〔保护〕的作用。另一个是“小法兰”,一般是指轴承盖,用来固定和防护轴承的,而本课题的任务就是”电机法兰加工工艺及夹具设计“。
目 录
摘 要 I
1、绪 论 1
1.1 机械加工工艺概述 1
1.2机械加工工艺流程 1
1.3夹具概述 1
1.4机床夹具的功能 1
1.5机床夹具的发展趋势 1
1.5.1机床夹具的现状 2
1.5.2现代机床夹具的发展方向 3
2、零件的分析 4
2.1零件的作用 5
2.2零件的工艺分析 6
3、确定毛坯、画毛坯图—零件合图 7
3.1确定毛坯的制造形式及材料 8
3.2确定机械加工余量、工序尺寸及毛坯尺寸 9
4、工艺规程设计 10
4.1定位基准的选择 11
4.2制定工艺路线 12
4.3选择加工设备及刀、夹、量具 13
4.4 确定切削用量及基本工时 14
5、镗孔夹具的设计 15
5.1定位基准的选择 16
5.2定位误差的分析 17
5.3切削力及夹紧力的计算 18
5.4镗套与衬套的设计 19
5.5夹紧元件及动力装置确定 20
5.6夹具设计及操作的简要说明 21
小 结 22
致 谢 23
参考文献 24
