镗削492发动机曲轴箱半圆孔的机械制造工艺及夹具设计(含CAD图,UG三维图)
无需注册登录,支付后按照提示操作即可获取该资料.

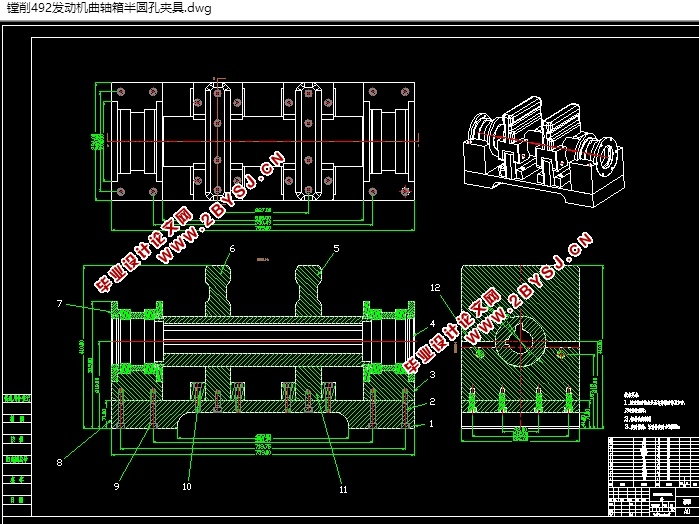

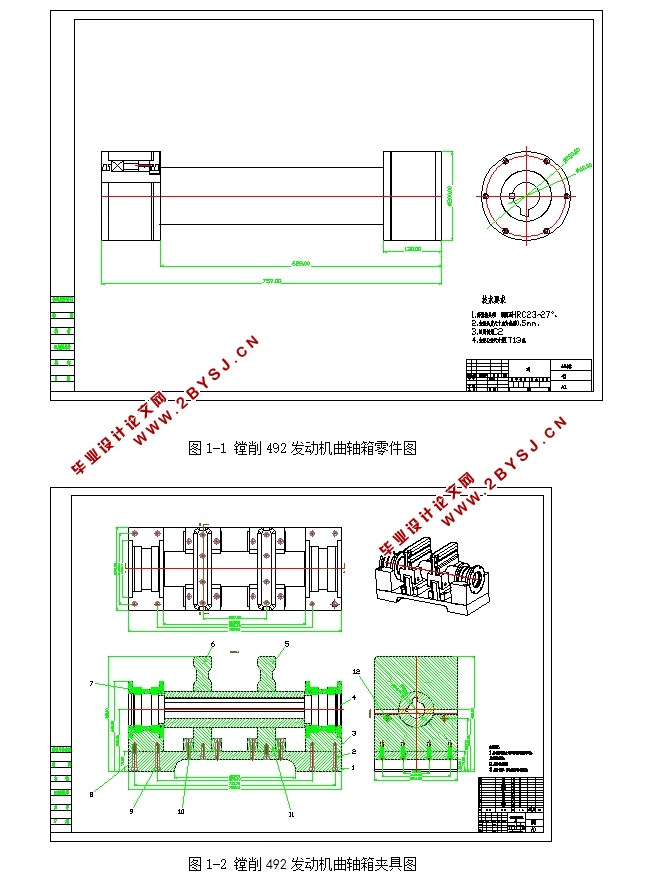

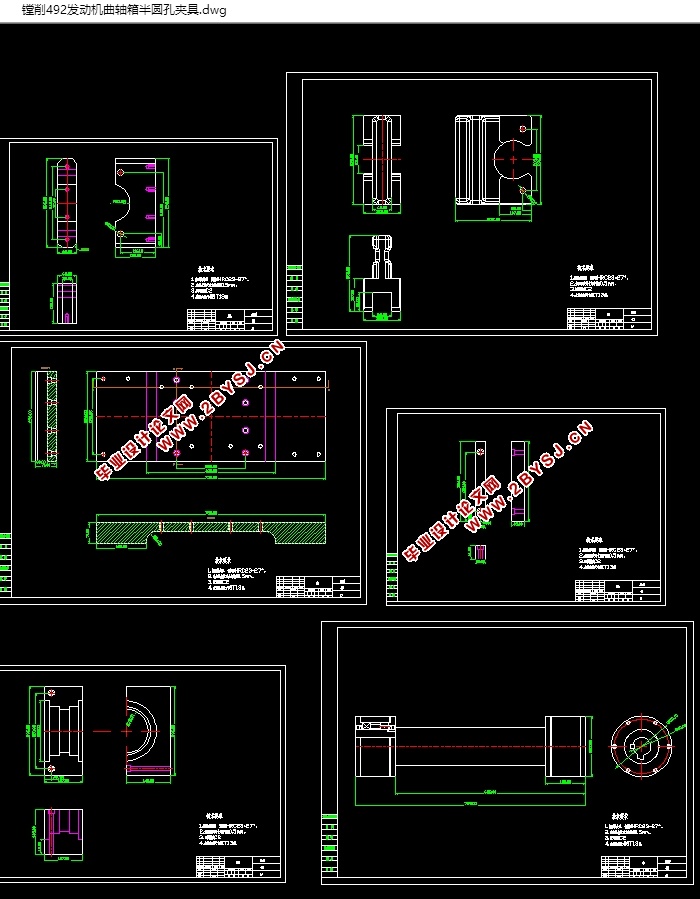

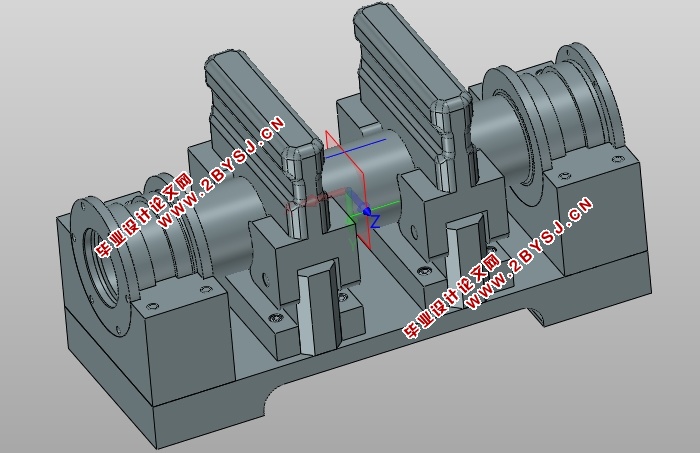

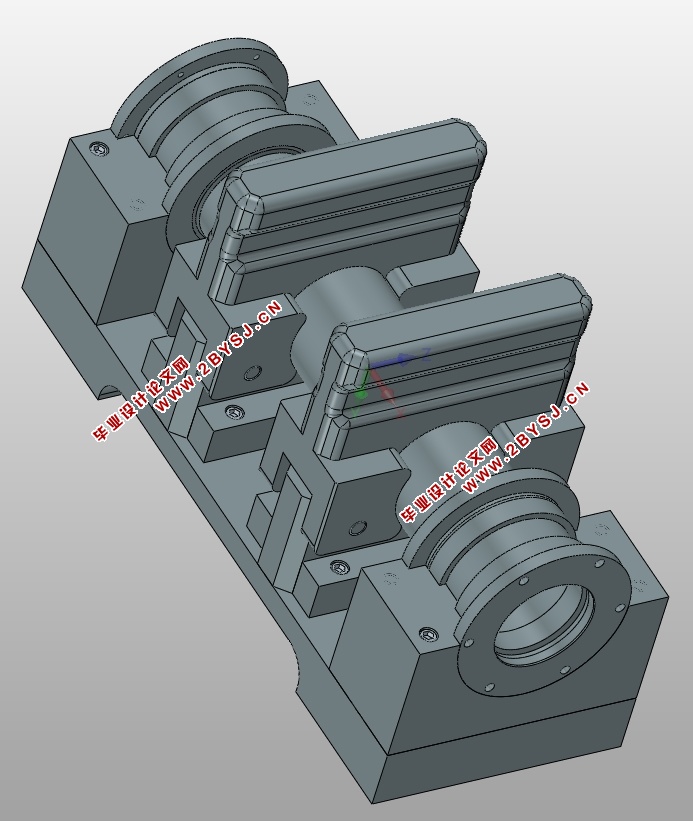

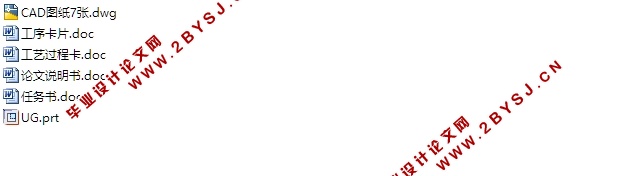

镗削492发动机曲轴箱半圆孔的机械制造工艺及夹具设计(含CAD图,UG三维图)(任务书,论文说明书10000字,CAD图纸7张,UG三维图,工艺卡,工序卡)
镗削492发动机曲轴箱零件的加工工艺分析
镗削492发动机曲轴箱零件是箱体的一个重要零件, 因为其零件尺寸较大, 结构形状也比较复杂, 但内腔和底面孔的精度要求较高, 此外还有顶面的斜度特征, 但是对精度要求不是很高。镗削492发动机曲轴箱零件的底面孔和内腔的粗糙度要求都是 , 所以都要求精加工。其各个端面之间都存在垂直度等公差要求等。因为其尺寸精度、几何形状精度和相互位置精度, 以及各表面的表面质量均影响机器或部件的装配质量, 进而影响其性能与工作寿命, 因此它的加工是非常关键和重要的。






目录
1 引言 3
2 镗削492发动机曲轴箱零件加工工艺设计 4
2.1 镗削492发动机曲轴箱零件的加工工艺分析 4
2.2 确定毛坯 6
2.3 选择定位基准 6
2.3.1 粗基准的选择 6
2.3.2 精基准选择的原则 6
2.4 工艺路线的确定 6
2.4.1 选择各表面及孔的加工方法 7
2.4.2 平面的加工 7
2.4.3 孔的加工方案 7
2.5 工艺路线的拟订 8
2.5.1 加工阶段的划分 8
2.5.2 加工工艺路线方案 8
2.5.3 工序的合理组合 9
2.7 确定工时 9
.2.7.1 粗精车顶面 10
2.7.2 粗、精车底面 11
2.7.3 车底面并钻底面孔 13
2.7.4 底面槽加工 16
2.7.5 车侧面端面 18
2.7.6 精车侧平面及加工 22
3 镗削492发动机曲轴箱零件专用工装夹具设计 25
3.1 研究材料 25
3.2 选择定位基准 25
3.3 定位机构与夹紧机构的确定 25
3.4 切削力及夹紧分析计算 28
压板提供的压紧力计算 29
3.5 误差分析与计算 29
3.6 工装夹具操作的简要说明 30
结 论 31
致 谢 32
参 考 文 献 33
