塑料杯盖的注塑模具设计(含CAD零件装配图)

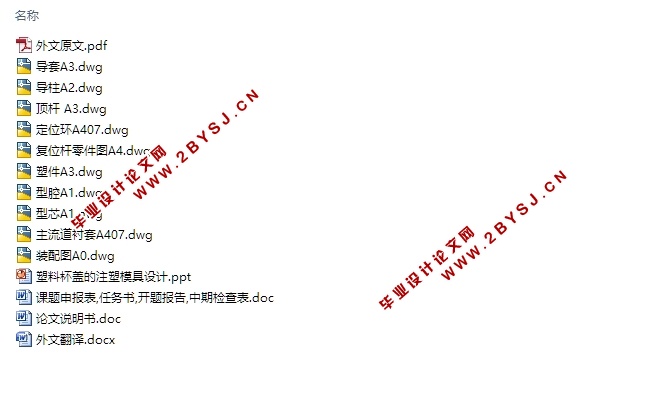

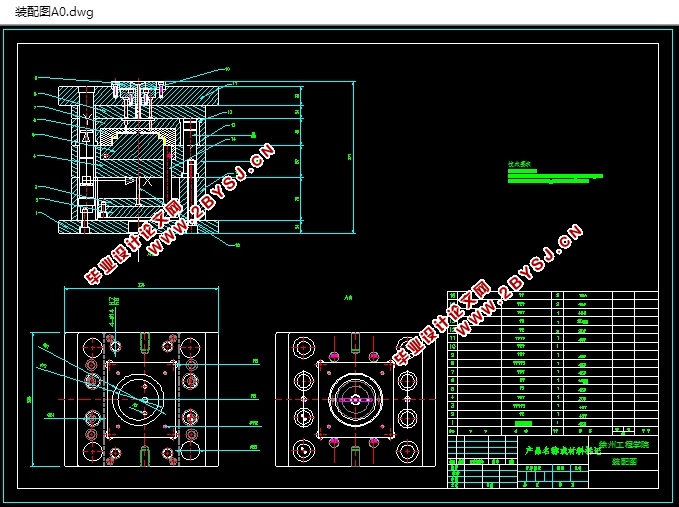

塑料杯盖的注塑模具设计(含CAD零件装配图)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文说明书19000字,CAD图纸10张,答辩PPT)
Plastic cup cover injection mold design
摘要
这次的设计就是对塑料豆浆杯盖的注塑过程进行了一系列的分析和比较，从而得到了一套完整的注塑成型模具。在此次的设计过程中，主要涉及到了塑件材料的性能，注塑机的选择，注塑模具的设计特点，塑件的成型结构工艺及其分析，型腔型芯的设计，成型制件的零件尺寸计算，冷却系统和浇注系统等等，从而确定了这个设计方案是具有可行性的，可以将该方案运用到实际生产生活中去。

关键词：杯盖；注塑模具；合理

Abstract
This design is a series of analysis and comparison of the injection molding process of plastic soymilk cup lids, resulting in a complete set of injection molding dies. In this design process, it mainly involved the performance of plastic parts, the choice of injection molding machines, the design features of plastic injection molds, the process of forming and analysis of plastic parts, the design of cavity cores, and the parts of molded parts. Size calculation, cooling system and pouring system, etc., thus confirming that this design proposal is feasible and can be applied to actual production and life.

Keywords  cupcover  injection mold  reasonable

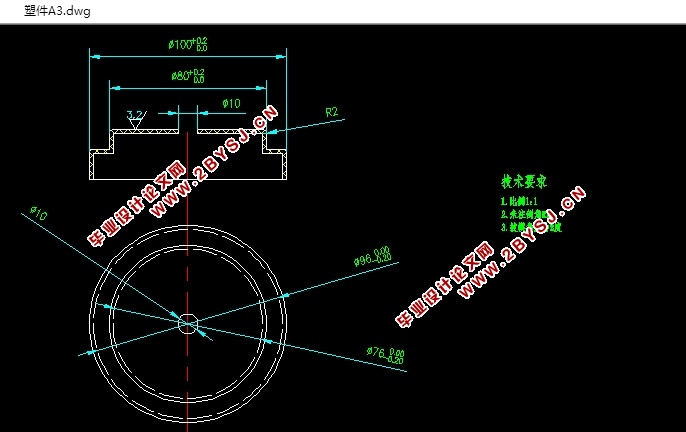

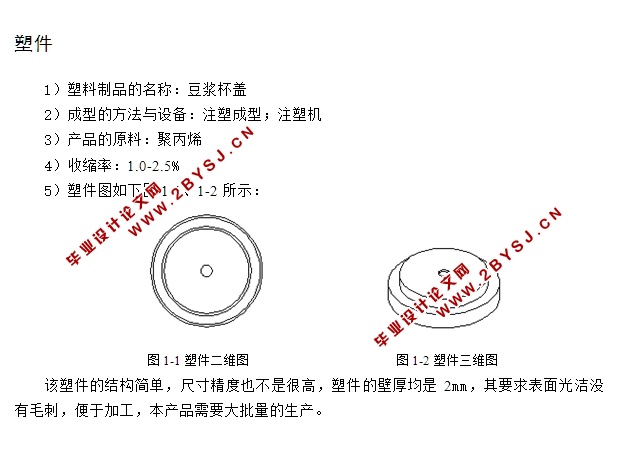

该塑件的结构简单，尺寸精度也不是很高，塑件的壁厚均是2mm，其要求表面光洁没有毛刺，便于加工，本产品需要大批量的生产。
2 产品材料的基本特性和工艺分析
2.1塑件的基本特性
2.1.1塑件材料的分析
产品原料的分析：PP(聚丙烯)是由丙烯聚合而制得的一种热塑性树脂，它是一种无臭、无味、无毒的乳白色的高结晶的聚合物，它的密度只有 是现在塑料中质量最轻的种类之一。它的成型性好，但是因为其收缩率大(为 ），壁比较厚的塑件表面很容易产生凹坑，因此对一些精密度不低的零件，几乎达不到它所需要的要求。然而制成的产品外表面却很有光泽。聚丙烯因为其具有很好的耐高温性，制品能够在非常高的温度条件下进行消毒杀菌。而且在没有受到外界作用力的情况下，150℃也能够保持原来的形状。所以通常情况下很适合用于奶茶、咖啡、豆浆等热饮品的盛装。总之，PP相比较于其他的塑料，它的综合性能良好，而且加工成本也比较低。
